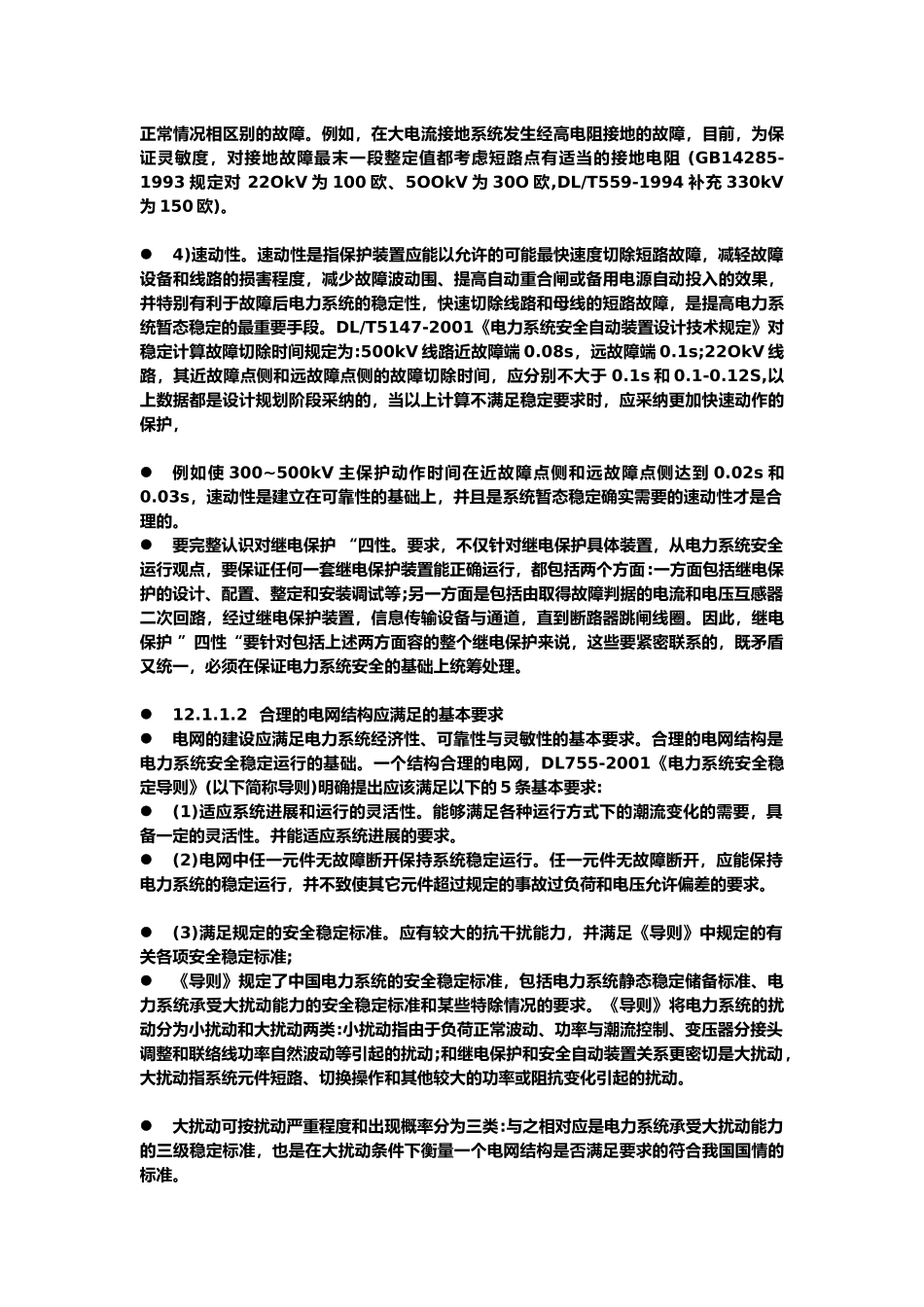

12.1 线路、母线和断路器继电保护的原理、配置与整定计算12.1.1 电力系统继电保护原理12.1.1.1 电力系统对继电保护的基本要求(1)电力系统继电保护和安全自动装置。电力系统继电保护和安全自动装置是当电力系统本身发生了故障或发生危与其安全运行的事件时，向运行值班人员与时发出警告信号或直接向所控制的断路器发出跳闸命令，以终止故障或事件的进展的一种自动化措施和设备。用于保护电力元件的成套设备，一般通称为继电保护装置;用于保护电力系统的一般通称为安全自动装置。继电保护装置是保证电力系统中的电力元件安全运行的基本装备，任何电力元件不得在无继电保护的状态下运行，当发电机、变压器、输电线路、母线与用电设备等发生故障时，要求继电保护装置用可能最短的时限和在可能最小的围，按预先设定的方式，自动把故障设备从运行系统中断开，以减轻故障设备的损坏程度和对临近地区供电的影响。安全自动装置是为了防止电力系统失去稳定性和避开电力系统发生大面积停电事故的自动保护装置。例如输电线路自动重合闸装置、电力系统稳定控制装置、电力系统自动解列装置、按频率自动减负荷装置和按电压降低自动减负荷装置等。电力系统继电保护和安全自动装置作用综合图解见图 12-1-1。(2)电力系统对继电保护的基本要求。根据国家标准 GB14285-1993《继电保护和安全自动装置技术规程》的规定，继电保护和安全自动装置应符合可靠性 (可信赖性和安全性)、选择性、灵敏性和速动性的要求。当确定其配置和构成方案时，应综合考虑以下几个方面: 1. 电力设备和电力网的结构特点和运行特点;2. 故障出现的概率和可能造成的后果;3. 电力系统的近期进展情况;4. 经济上的合理性;5. 国和国外的经验。1) 可靠性 (可信赖性和安全性)。可信赖性----该动作时动作是可靠性的可信赖性安全性------不该动作时不动作是可靠性的安全性继电保护可靠性是对电力系统继电保护的最基本的性能要求，它包含可信赖性和安全性两个方面:可信赖性要求继电保护在设计要求它动作的异常或故障状态下，能够正确地完成动作，即不发生拒绝动作;安全性要求继电保护在非设计要求它动作的其他所有情况下，能够可靠地不动作，即不发生误动作。可信赖性和安全性都是继电保护的最基本的性能要求，但两者相互矛盾，在设计与选用继电保护时，需要依据被保护对象的具体情况，对这两方面的性能要求适当地予以协调对于传输大功率的输电线路保护...
