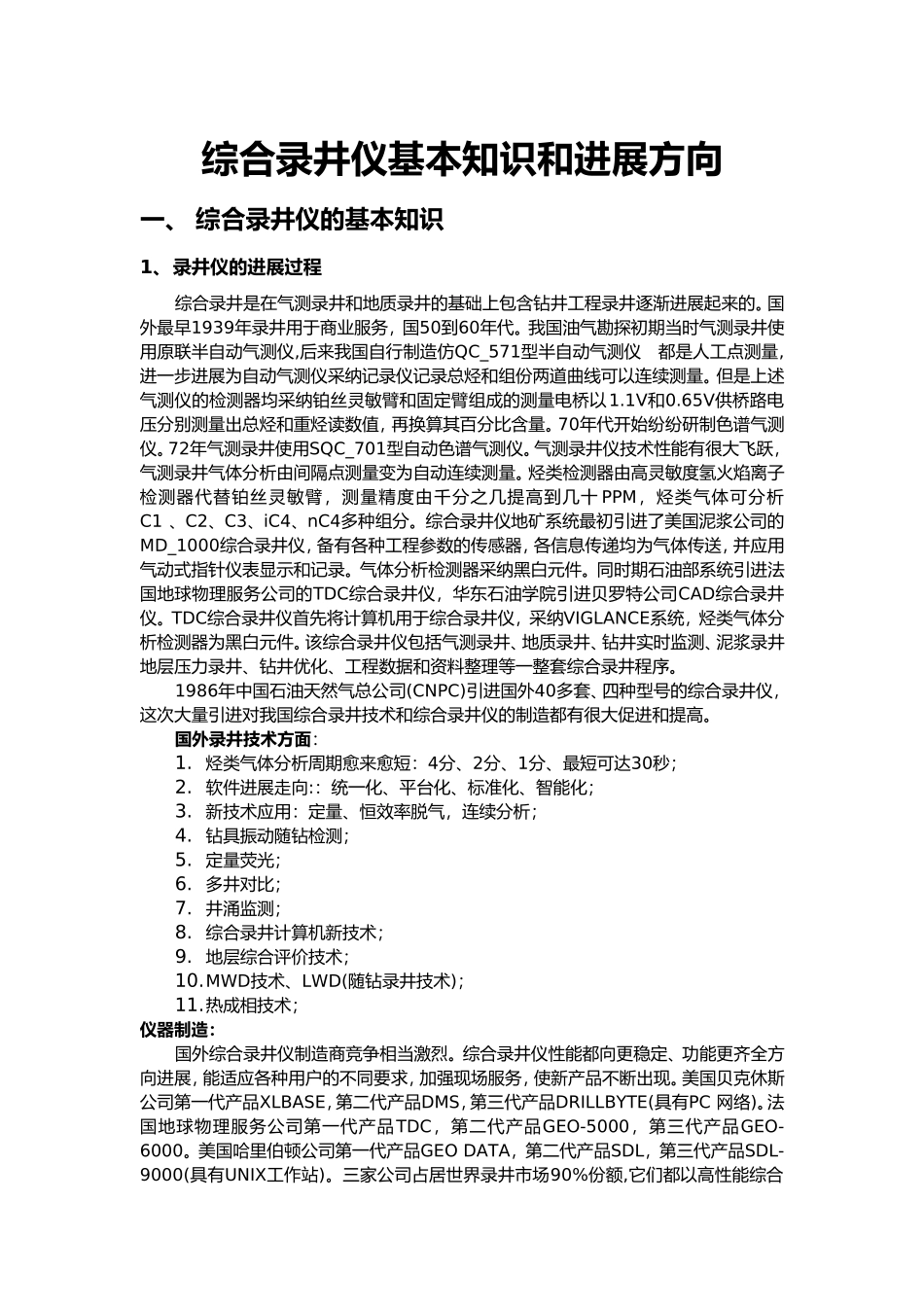

综合录井仪基本知识和进展方向一、 综合录井仪的基本知识1、录井仪的进展过程综合录井是在气测录井和地质录井的基础上包含钻井工程录井逐渐进展起来的。国外最早1939年录井用于商业服务，国50到60年代。我国油气勘探初期当时气测录井使用原联半自动气测仪,后来我国自行制造仿QC_571型半自动气测仪都是人工点测量,进一步进展为自动气测仪采纳记录仪记录总烃和组份两道曲线可以连续测量。但是上述气测仪的检测器均采纳铂丝灵敏臂和固定臂组成的测量电桥以1.1V和0.65V供桥路电压分别测量出总烃和重烃读数值，再换算其百分比含量。70年代开始纷纷研制色谱气测仪。72年气测录井使用SQC_701型自动色谱气测仪。气测录井仪技术性能有很大飞跃，气测录井气体分析由间隔点测量变为自动连续测量。烃类检测器由高灵敏度氢火焰离子检测器代替铂丝灵敏臂，测量精度由千分之几提高到几十 PPM，烃类气体可分析C1 、C2、C3、iC4、nC4多种组分。综合录井仪地矿系统最初引进了美国泥浆公司的MD_1000综合录井仪，备有各种工程参数的传感器，各信息传递均为气体传送，并应用气动式指针仪表显示和记录。气体分析检测器采纳黑白元件。同时期石油部系统引进法国地球物理服务公司的TDC综合录井仪，华东石油学院引进贝罗特公司CAD综合录井仪。TDC综合录井仪首先将计算机用于综合录井仪，采纳VIGLANCE系统，烃类气体分析检测器为黑白元件。该综合录井仪包括气测录井、地质录井、钻井实时监测、泥浆录井地层压力录井、钻井优化、工程数据和资料整理等一整套综合录井程序。1986年中国石油天然气总公司(CNPC)引进国外40多套、四种型号的综合录井仪，这次大量引进对我国综合录井技术和综合录井仪的制造都有很大促进和提高。国外录井技术方面：1. 烃类气体分析周期愈来愈短：4分、2分、1分、最短可达30秒；2. 软件进展走向:：统一化、平台化、标准化、智能化；3. 新技术应用：定量、恒效率脱气，连续分析；4. 钻具振动随钻检测；5. 定量荧光；6. 多井对比；7. 井涌监测；8. 综合录井计算机新技术；9. 地层综合评价技术；10.MWD技术、LWD(随钻录井技术)；11.热成相技术；仪器制造：国外综合录井仪制造商竞争相当激烈。综合录井仪性能都向更稳定、功能更齐全方向进展，能适应各种用户的不同要求，加强现场服务，使新产品不断出现。美国贝克休斯公司第一代产品XLBASE，第二代产品DMS，第三代产品DRILLBYTE(具有PC 网络)。法国地球物理服务公司第一代产品TDC，第二代产品...
