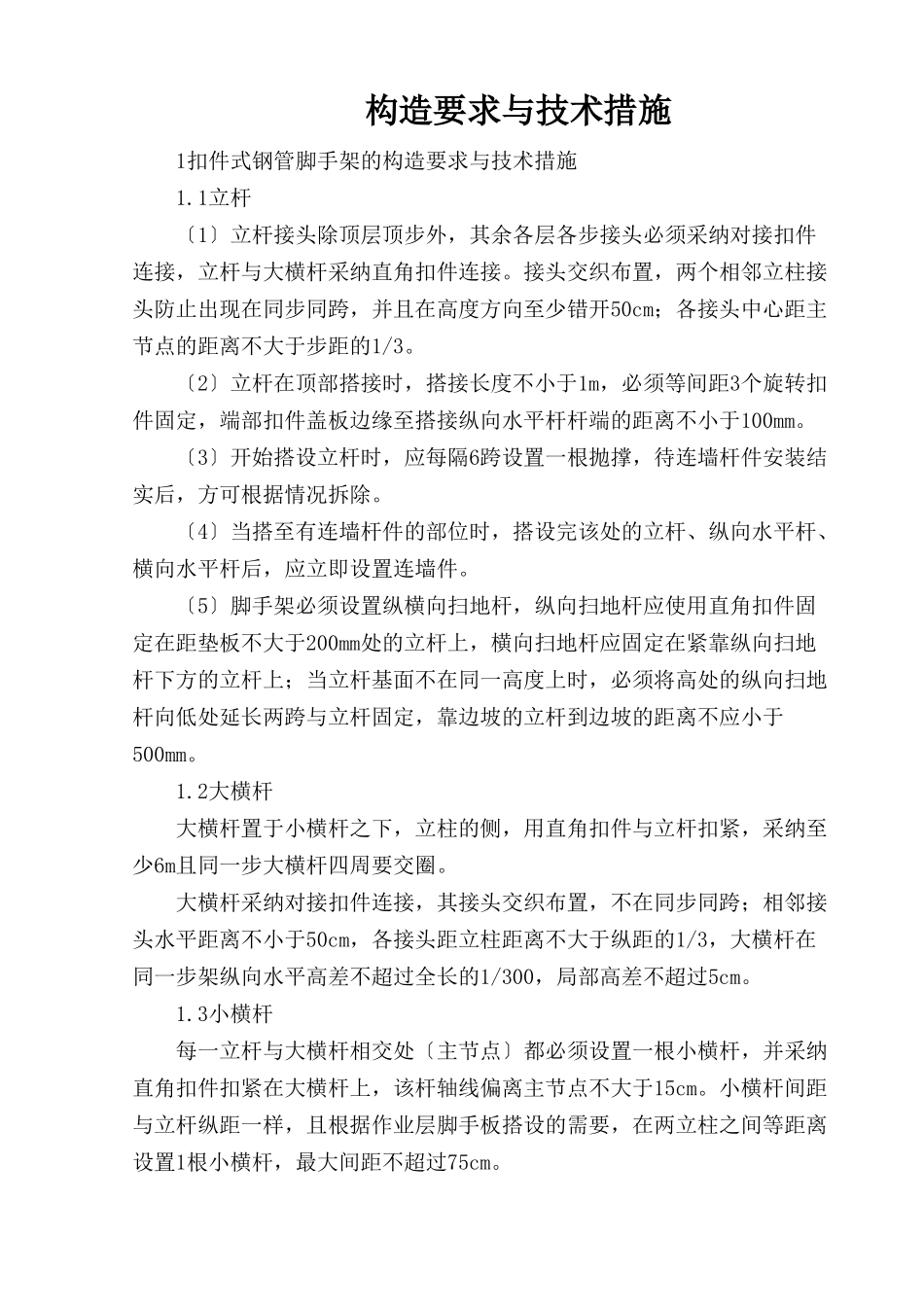

构造要求与技术措施1扣件式钢管脚手架的构造要求与技术措施1.1立杆〔1〕立杆接头除顶层顶步外，其余各层各步接头必须采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交织布置，两个相邻立柱接头防止出现在同步同跨，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。〔2〕立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。〔3〕开始搭设立杆时，应每隔6跨设置一根抛撑，待连墙杆件安装结实后，方可根据情况拆除。〔4〕当搭至有连墙杆件的部位时，搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。〔5〕脚手架必须设置纵横向扫地杆，纵向扫地杆应使用直角扣件固定在距垫板不大于200mm处的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；当立杆基面不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡的立杆到边坡的距离不应小于500mm。1.2大横杆大横杆置于小横杆之下，立柱的侧，用直角扣件与立杆扣紧，采纳至少6m且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交织布置，不在同步同跨；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架纵向水平高差不超过全长的1/300，局部高差不超过5cm。1.3小横杆每一立杆与大横杆相交处〔主节点〕都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距一样，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。1.4纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮200mm的立柱上，横向扫地杆那么用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大上下差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。1.5剪刀撑本工程双排落地脚手架采纳剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采纳单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°~60°之间〔本工程全部在50°左右〕。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣...
