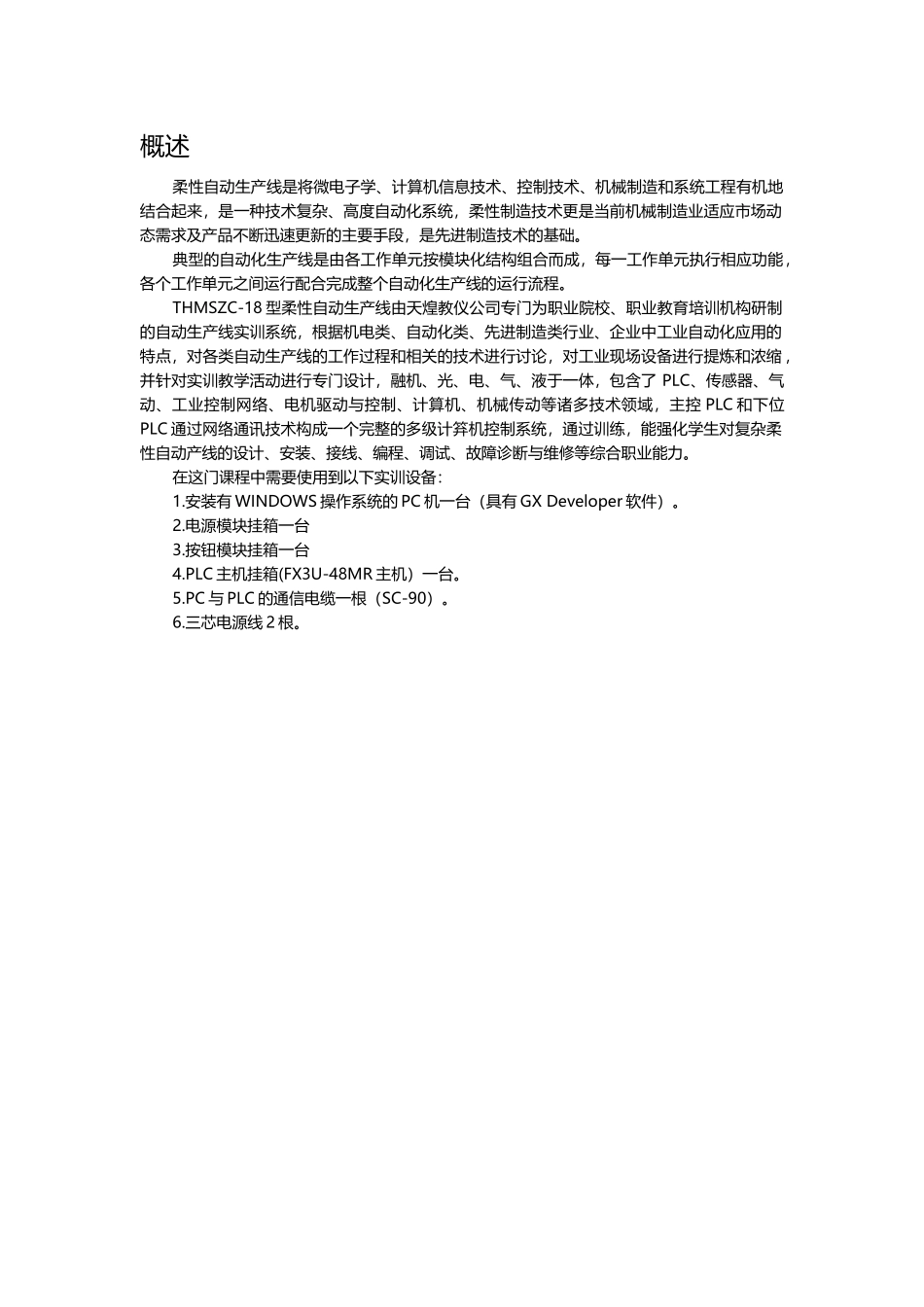

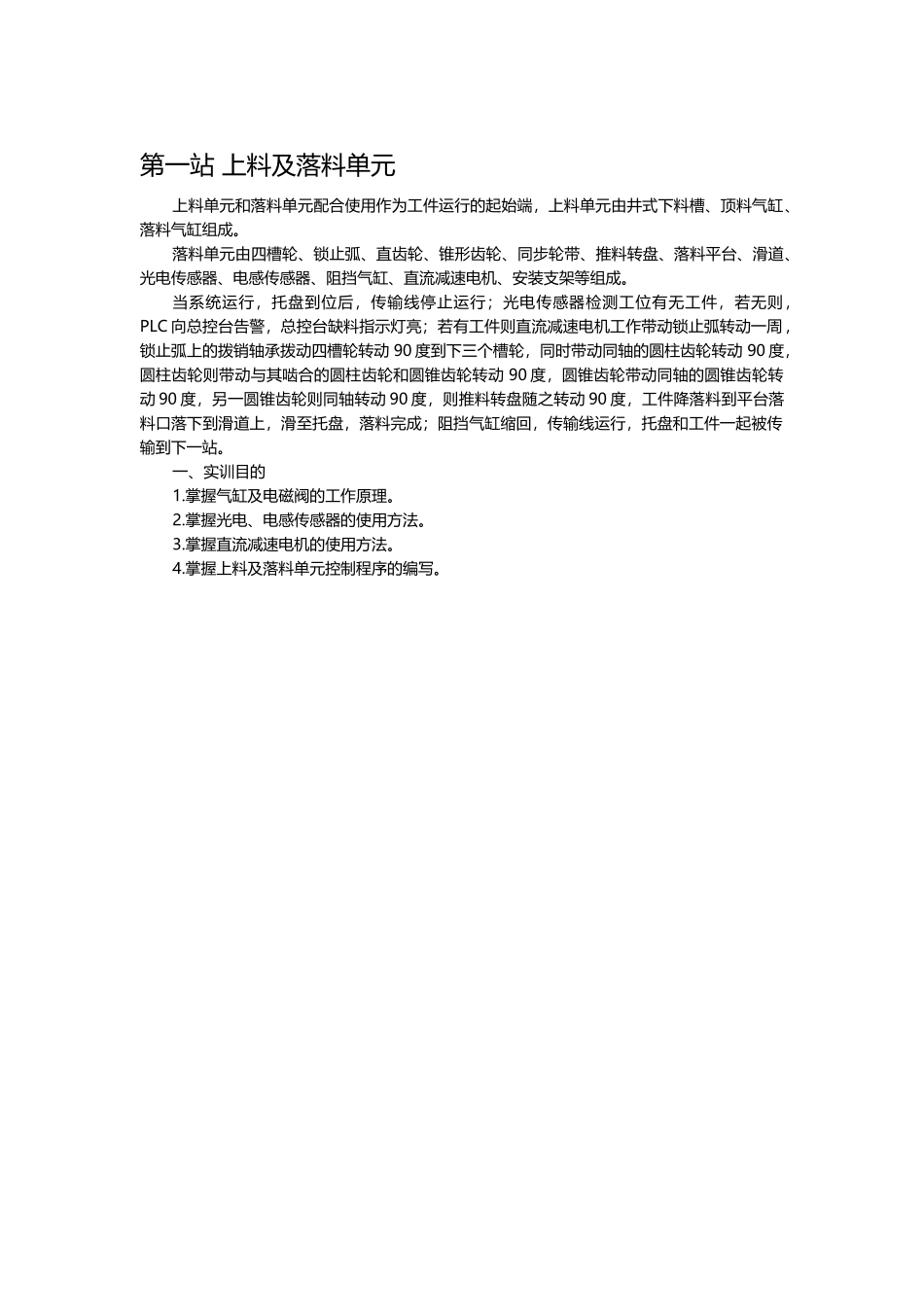

自 动 化 生 产 线 调 试 与 维 护概述柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主要手段，是先进制造技术的基础。典型的自动化生产线是由各工作单元按模块化结构组合而成，每一工作单元执行相应功能，各个工作单元之间运行配合完成整个自动化生产线的运行流程。THMSZC-18 型柔性自动生产线由天煌教仪公司专门为职业院校、职业教育培训机构研制的自动生产线实训系统，根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对各类自动生产线的工作过程和相关的技术进行讨论，对工业现场设备进行提炼和浓缩 ，并针对实训教学活动进行专门设计，融机、光、电、气、液于一体，包含了 PLC、传感器、气动、工业控制网络、电机驱动与控制、计算机、机械传动等诸多技术领域，主控 PLC 和下位PLC 通过网络通讯技术构成一个完整的多级计笲机控制系统，通过训练，能强化学生对复杂柔性自动产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力。在这门课程中需要使用到以下实训设备：1.安装有 WINDOWS 操作系统的 PC 机一台（具有 GX Developer 软件）。2.电源模块挂箱一台3.按钮模块挂箱一台4.PLC 主机挂箱(FX3U-48MR 主机）一台。5.PC 与 PLC 的通信电缆一根（SC-90）。6.三芯电源线 2 根。第一站 上料及落料单元上料单元和落料单元配合使用作为工件运行的起始端，上料单元由井式下料槽、顶料气缸、落料气缸组成。落料单元由四槽轮、锁止弧、直齿轮、锥形齿轮、同步轮带、推料转盘、落料平台、滑道、光电传感器、电感传感器、阻挡气缸、直流减速电机、安装支架等组成。当系统运行，托盘到位后，传输线停止运行；光电传感器检测工位有无工件，若无则，PLC 向总控台告警，总控台缺料指示灯亮；若有工件则直流减速电机工作带动锁止弧转动一周，锁止弧上的拨销轴承拨动四槽轮转动 90 度到下三个槽轮，同时带动同轴的圆柱齿轮转动 90 度，圆柱齿轮则带动与其啮合的圆柱齿轮和圆锥齿轮转动 90 度，圆锥齿轮带动同轴的圆锥齿轮转动 90 度，另一圆锥齿轮则同轴转动 90 度，则推料转盘随之转动 90 度，工件降落料到平台落料口落下到滑道上，滑至托盘，落料完成；阻挡气缸缩回，传输线运行，托盘和工件一起被传输到下一站。一、实训...
