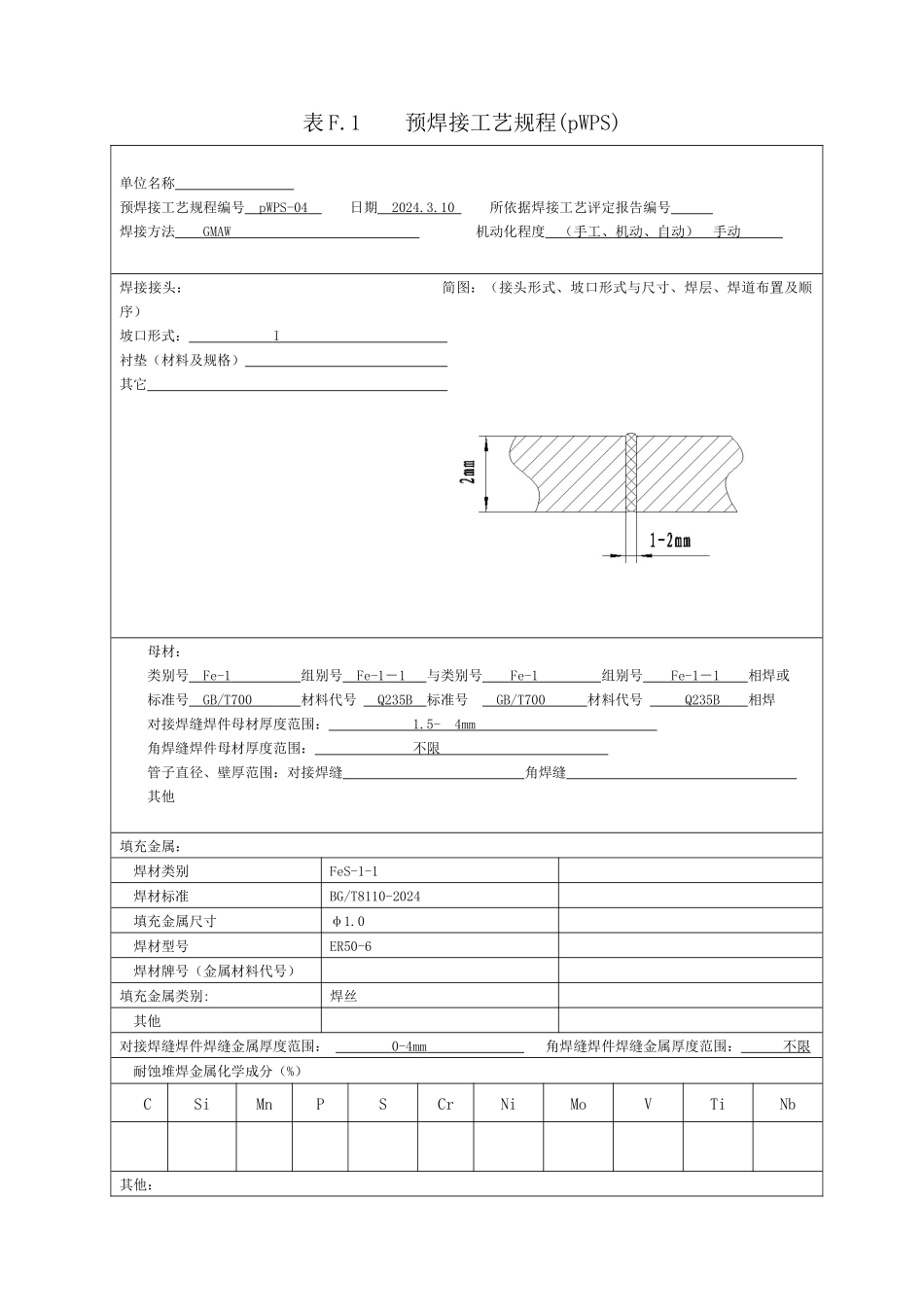

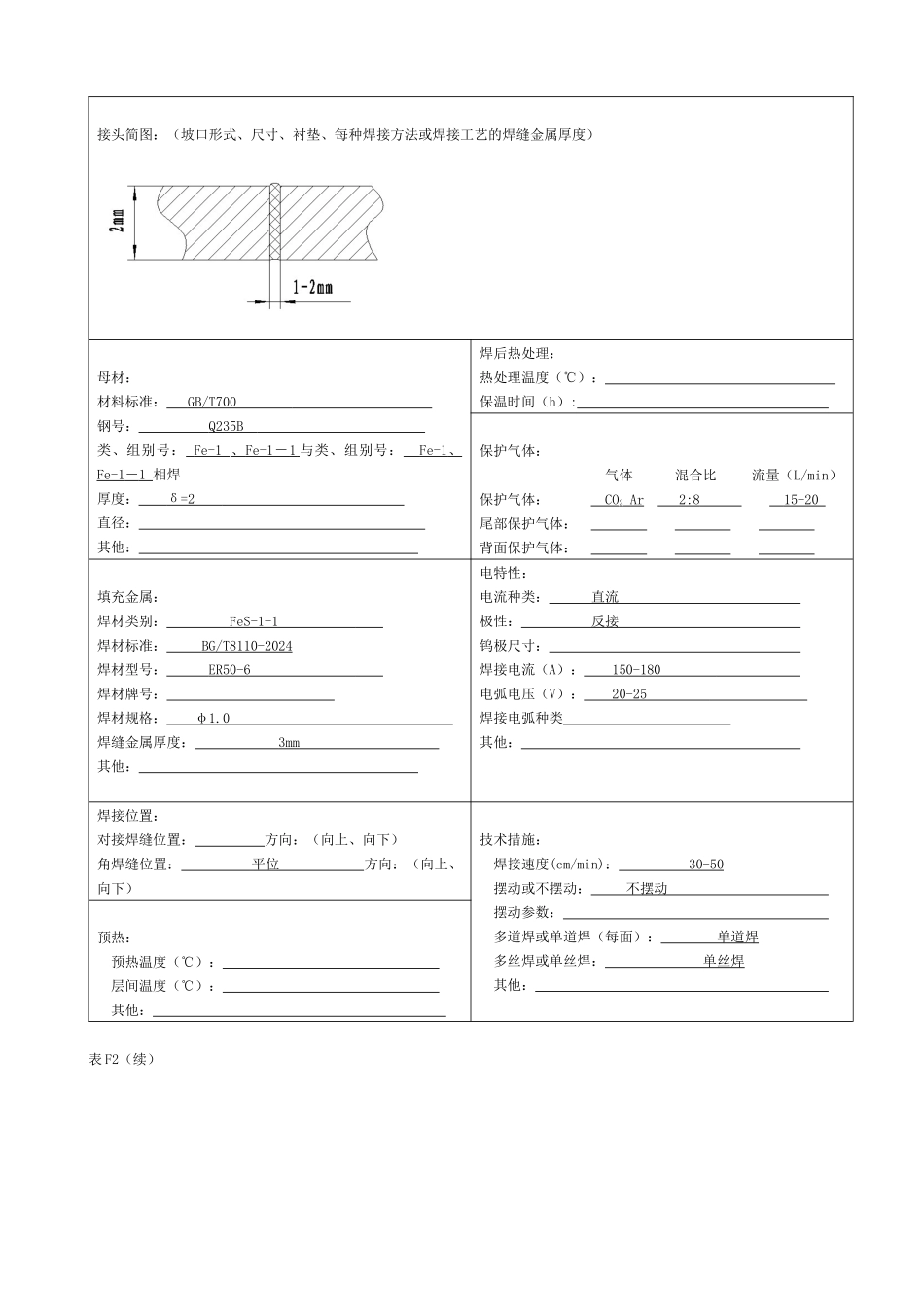

表 F.1 预焊接工艺规程(pWPS)单位名称 预焊接工艺规程编号 pWPS-04 日期 2024.3.10 所依据焊接工艺评定报告编号 焊接方法 GMAW 机动化程度 （手工、机动、自动） 手动 焊接接头： 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式： I 衬垫（材料及规格） 其它 母材：类别号 Fe-1 组别号 Fe-1 － 1 与类别号 Fe-1 组别号 Fe-1 － 1 相焊或标准号 GB/T700 材料代号 Q235B 标准号 GB/T700 材料代号 Q235B 相焊对接焊缝焊件母材厚度范围： 1.5- 4mm 角焊缝焊件母材厚度范围： 不限 管子直径、壁厚范围：对接焊缝 角焊缝 其他 填充金属： 焊材类别FeS-1-1 焊材标准BG/T8110-2024 填充金属尺寸φ1.0 焊材型号ER50-6焊材牌号（金属材料代号）填充金属类别:焊丝 其他对接焊缝焊件焊缝金属厚度范围： 0-4mm 角焊缝焊件焊缝金属厚度范围： 不限 耐蚀堆焊金属化学成分（%）CSiMnPSCrNiMoVTiNb其他： 注：对每一种母材与焊接材料的组合均需分别填表。表 F1(续)表 F.2 焊接工艺评定报告（PQR）单位名称： 焊接工艺评定报告编号： PQR-04 预 焊接工艺规程编号： pWPS-04 焊接方法： GMAW 机动化程度：（手工、机动、自动） 手动 焊接位置：对接焊缝的位置 平位 F 立焊的焊接方向：（向上、向下） 角焊缝位置 立焊的焊接方向：（向上、向下） 焊后热处理： 温度范围（℃） 保温时间（h） 预热：最小预热温度（℃） 最大道间温度（℃） 保持预热时间 加热方式 气体：气体种类 混合比 流量（ L/min ） 保 护 气 CO 2 Ar 2:8 15-20 尾部保护气 背面保护气 电特性电流种类： 直流 极性： 反接 焊接电流范围（A）： 150-180 电弧电压（V）： 20-25 焊接速度(范围) 30-50 cm/min 钨极类型及直径 喷嘴直径( mm) φ12 焊接电弧种类(喷射弧、短路弧等) 焊丝送进速度（cm/min） 300 （接所焊接位置和厚度，分别列出电流和电压范围，记入下表）焊道/焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度（cm/min）线能量(KJ/cm)型号直径极性电流（A）1GMAW ER50-6φ1.0反接150-18020-2530-505.5技术措施：摆动焊或不摆动焊： 不摆动 摆动参数： 焊前清理和层间清理： 背面清根方法： 单道焊或多道焊（每面）： 单道焊 单丝焊或多丝焊： 单丝焊 导电嘴至工件距离（mm） 8-10 锤击： 其他：编制日期2024.3.10审核日期2024...
