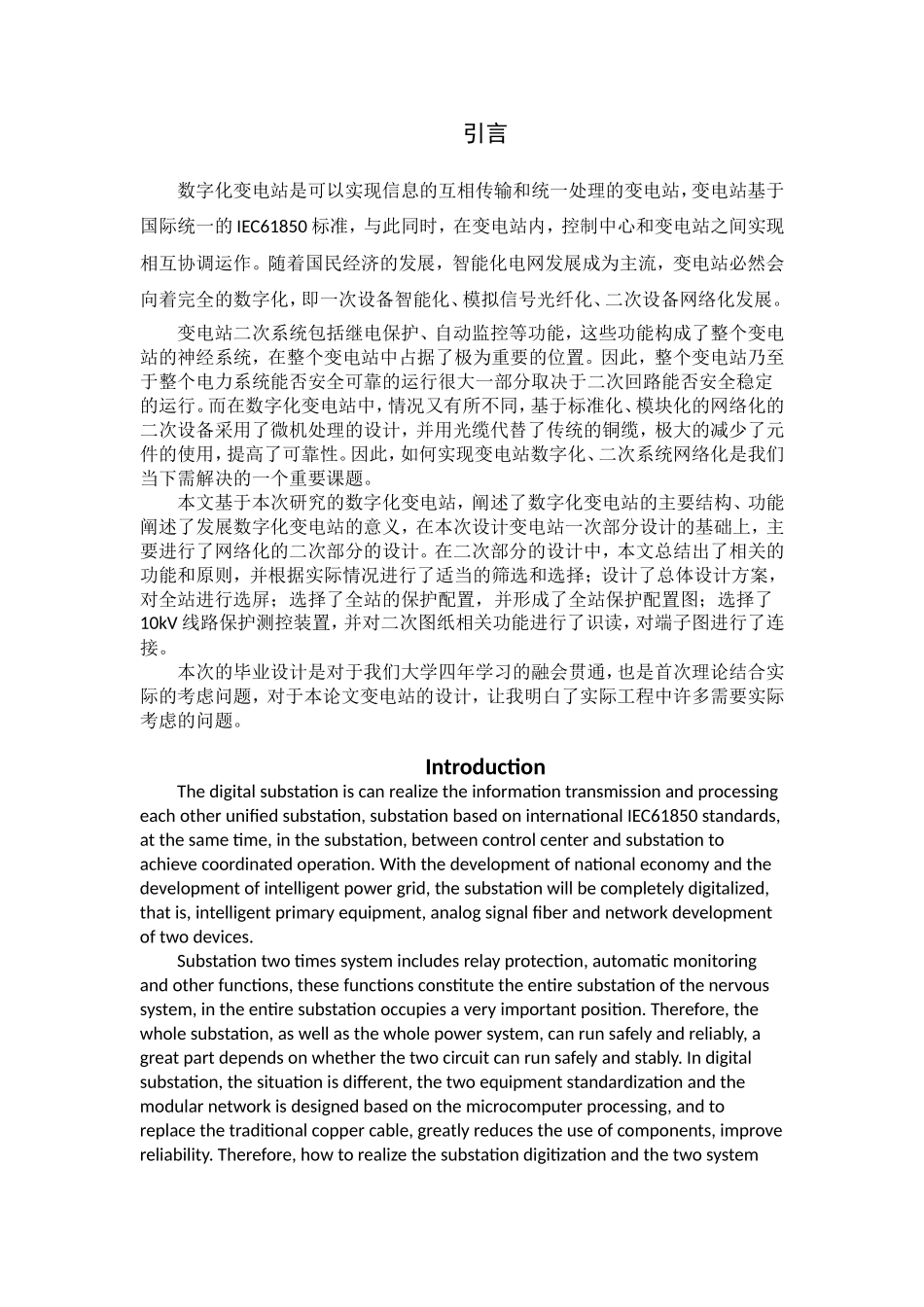

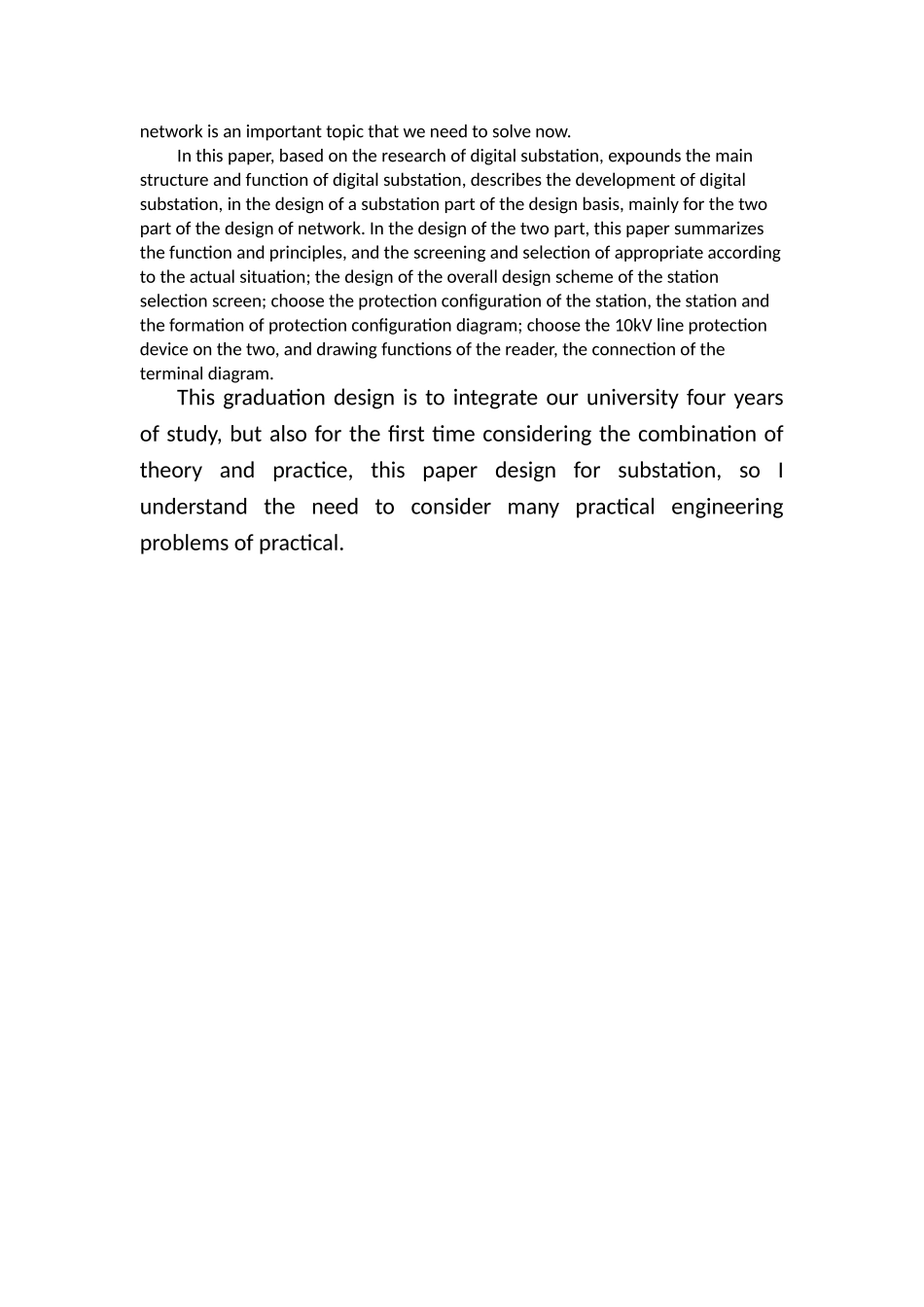

引言数字化变电站是可以实现信息的互相传输和统一处理的变电站，变电站基于国际统一的 IEC61850 标准，与此同时，在变电站内，控制中心和变电站之间实现相互协调运作。随着国民经济的发展，智能化电网发展成为主流，变电站必然会向着完全的数字化，即一次设备智能化、模拟信号光纤化、二次设备网络化发展。变电站二次系统包括继电保护、自动监控等功能，这些功能构成了整个变电站的神经系统，在整个变电站中占据了极为重要的位置。因此，整个变电站乃至于整个电力系统能否安全可靠的运行很大一部分取决于二次回路能否安全稳定的运行。而在数字化变电站中，情况又有所不同，基于标准化、模块化的网络化的二次设备采用了微机处理的设计，并用光缆代替了传统的铜缆，极大的减少了元件的使用，提高了可靠性。因此，如何实现变电站数字化、二次系统网络化是我们当下需解决的一个重要课题。本文基于本次研究的数字化变电站，阐述了数字化变电站的主要结构、功能阐述了发展数字化变电站的意义，在本次设计变电站一次部分设计的基础上，主要进行了网络化的二次部分的设计。在二次部分的设计中，本文总结出了相关的功能和原则，并根据实际情况进行了适当的筛选和选择；设计了总体设计方案，对全站进行选屏；选择了全站的保护配置，并形成了全站保护配置图；选择了10kV 线路保护测控装置，并对二次图纸相关功能进行了识读，对端子图进行了连接。本次的毕业设计是对于我们大学四年学习的融会贯通，也是首次理论结合实际的考虑问题，对于本论文变电站的设计，让我明白了实际工程中许多需要实际考虑的问题。IntroductionThe digital substation is can realize the information transmission and processing each other unified substation, substation based on international IEC61850 standards, at the same time, in the substation, between control center and substation to achieve coordinated operation. With the development of national economy and the development of intelligent power grid, the substation will be completely digitalized, that is, intelligent primary equipment, analog signal fiber and network development of two devices.Substation two times system includes relay protection, automatic monitoring and other functions,...
