铁新煤矿施工组织设计

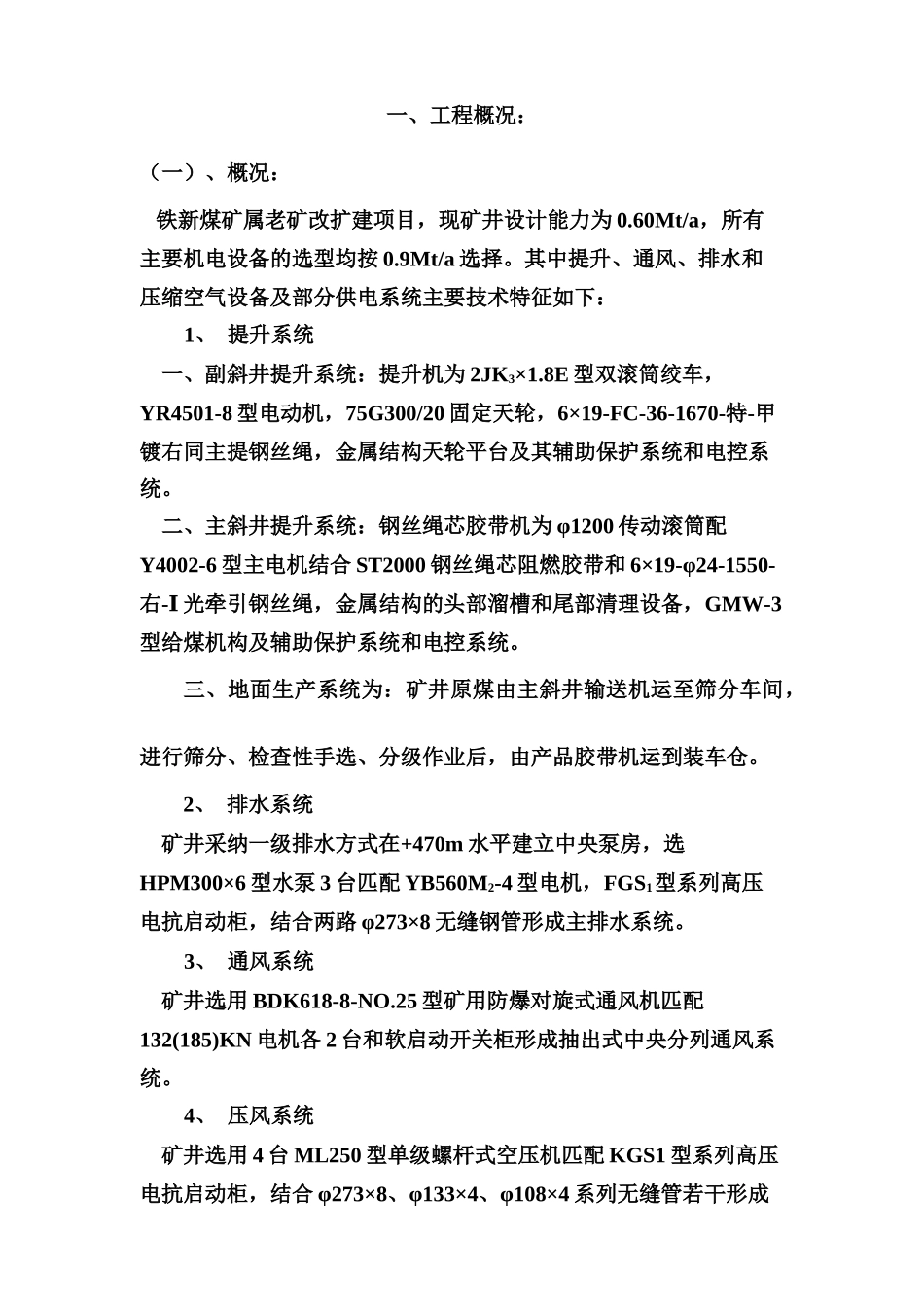

一、工程概况：（一）、概况： 铁新煤矿属老矿改扩建项目，现矿井设计能力为 0.60Mt/a，所有主要机电设备的选型均按 0.9Mt/a 选择。其中提升、通风、排水和压缩空气设备及部分供电系统主要技术特征如下：1、 提升系统 一、副斜井提升系统：提升机为 2JK3×1.8E 型双滚筒绞车，YR4501-8 型电动机，75G300/20 固定天轮，6×19-FC-36-1670-特-甲镀右同主提钢丝绳，金属结构天轮平台及其辅助保护系统和电控系统。 二、主斜井提升系统：钢丝绳芯胶带机为 φ1200 传动滚筒配Y4002-6 型主电机结合 ST2000 钢丝绳芯阻燃胶带和 6×19-φ24-1550-右-Ⅰ 光牵引钢丝绳，金属结构的头部溜槽和尾部清理设备，GMW-3型给煤机构及辅助保护系统和电控系统。三、地面生产系统为：矿井原煤由主斜井输送机运至筛分车间，进行筛分、检查性手选、分级作业后，由产品胶带机运到装车仓。2、 排水系统 矿井采纳一级排水方式在+470m 水平建立中央泵房，选HPM300×6 型水泵 3 台匹配 YB560M2-4 型电机，FGS1型系列高压电抗启动柜，结合两路 φ273×8 无缝钢管形成主排水系统。3、 通风系统 矿井选用 BDK618-8-NO.25 型矿用防爆对旋式通风机匹配132(185)KN 电机各 2 台和软启动开关柜形成抽出式中央分列通风系统。4、 压风系统 矿井选用 4 台 ML250 型单级螺杆式空压机匹配 KGS1 型系列高压电抗启动柜，结合 φ273×8、φ133×4、φ108×4 系列无缝管若干形成压风系统。5、 部分供电系统 一、+470m 水平变电所由 KGS1 系列矿用高压真空开关柜、KD(1CG)系列矿用低压开关柜，KSG-315/6 矿用干式变压器和高压电缆及综保装置及消防系统等组成。 二、+555m 1 煤盘区变电所设 BGP30-6 型矿用隔爆高压真空开关，KSGB-500/6 矿用隔爆干式变压器，BKD-500/660、BKD-400/660 型矿用隔爆低压真空开关及高压电缆、综保检漏装置及消防系统等组成。(二)、主要安装工程施工方法铁新煤矿改扩建机电安装主要工程为提升系统安装、通风设备安装、压风和排水系统安装以及部分功能供电系统。一、提升系统安装1、副斜井提升设备安装1.1、施工前准备根据设备到货清单与设计图纸，对设备进行清点、检查、编号，并做好记录，收集、整理设备合格证与检验文件，同时组织施工人员，认真学习随机技术文件，图纸与设计质量标准。测量放线，对基础进行校验，制定大件运输吊装方案，准备好清洗、安装用材料及施工机具、工器具，制定并贯彻施工技术安全...
