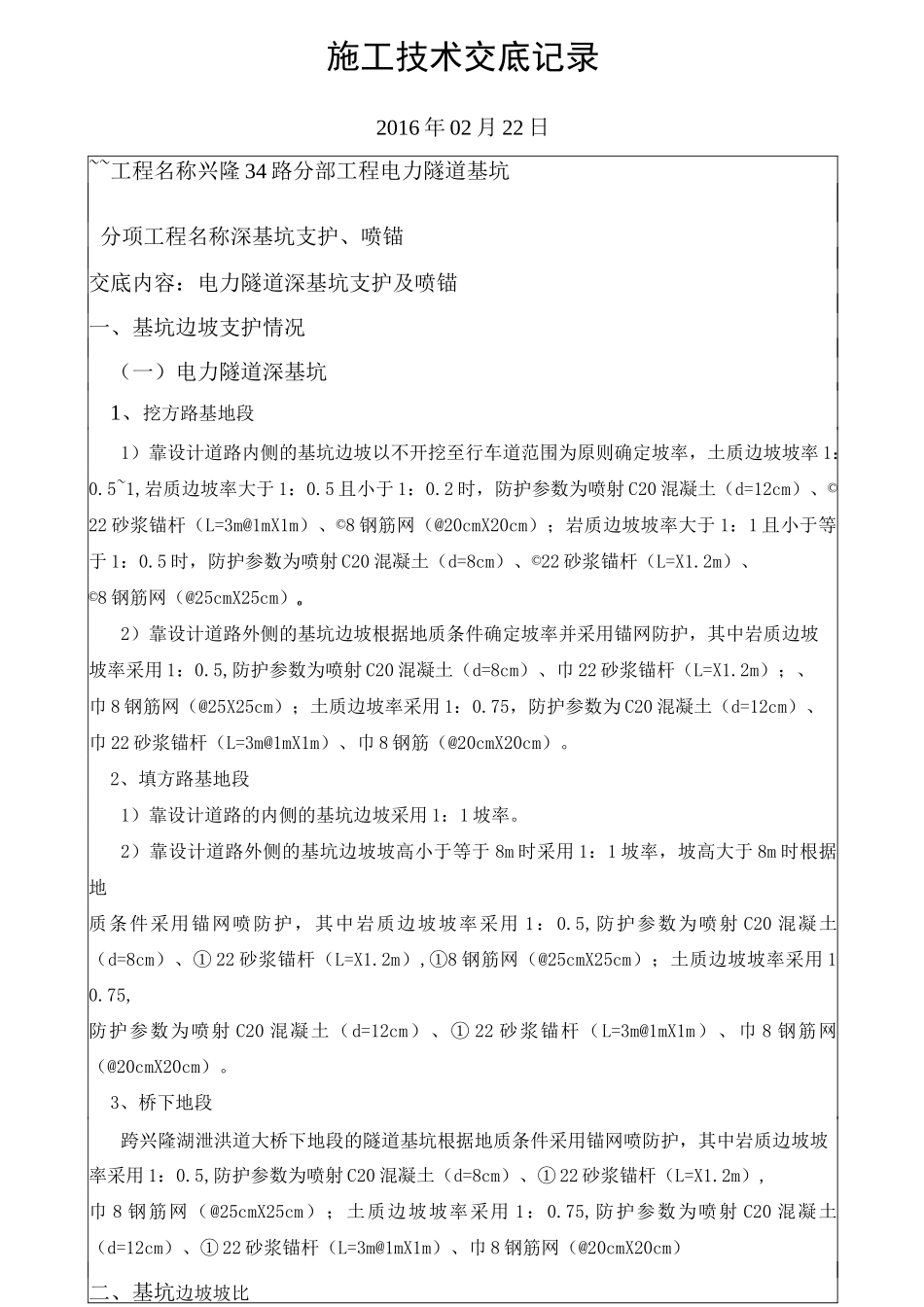

施工技术交底记录2016 年 02 月 22 日~~工程名称兴隆 34 路分部工程电力隧道基坑分项工程名称深基坑支护、喷锚交底内容:电力隧道深基坑支护及喷锚一、基坑边坡支护情况(一)电力隧道深基坑1、挖方路基地段1)靠设计道路内侧的基坑边坡以不开挖至行车道范围为原则确定坡率,土质边坡坡率 1:0.5~1,岩质边坡率大于 1:0.5 且小于 1:0.2 时,防护参数为喷射 C20 混凝土(d=12cm)、©22 砂浆锚杆(L=3m@1mX1m)、©8 钢筋网(@20cmX20cm);岩质边坡坡率大于 1:1 且小于等于 1:0.5 时,防护参数为喷射 C20 混凝土(d=8cm)、©22 砂浆锚杆(L=X1.2m)、©8 钢筋网(@25cmX25cm)o2)靠设计道路外侧的基坑边坡根据地质条件确定坡率并采用锚网防护,其中岩质边坡坡率采用 1:0.5,防护参数为喷射 C20 混凝土(d=8cm)、巾 22 砂浆锚杆(L=X1.2m);、巾 8 钢筋网(@25X25cm);土质边坡率采用 1:0.75,防护参数为 C20 混凝土(d=12cm)、巾 22 砂浆锚杆(L=3m@1mX1m)、巾 8 钢筋(@20cmX20cm)。2、填方路基地段1)靠设计道路的内侧的基坑边坡采用 1:1 坡率。2)靠设计道路外侧的基坑边坡坡高小于等于 8m 时采用 1:1 坡率,坡高大于 8m 时根据地质条件采用锚网喷防护,其中岩质边坡坡率采用 1:0.5,防护参数为喷射 C20 混凝土(d=8cm)、① 22 砂浆锚杆(L=X1.2m),①8 钢筋网(@25cmX25cm);土质边坡坡率采用 10.75,防护参数为喷射 C20 混凝土(d=12cm)、① 22 砂浆锚杆(L=3m@1mX1m)、巾 8 钢筋网(@20cmX20cm)。3、桥下地段跨兴隆湖泄洪道大桥下地段的隧道基坑根据地质条件采用锚网喷防护,其中岩质边坡坡率采用 1:0.5,防护参数为喷射 C20 混凝土(d=8cm)、① 22 砂浆锚杆(L=X1.2m),巾 8 钢筋网(@25cmX25cm);土质边坡坡率采用 1:0.75,防护参数为喷射 C20 混凝土(d=12cm)、① 22 砂浆锚杆(L=3m@1mX1m)、巾 8 钢筋网(@20cmX20cm)二、基坑边坡坡比边坡坡比见下表。电力隧道第一级边坡坡度开挖统计表电力隧道里程34 路里程相对 34 路位置填挖深度边坡级外侧边坡坡比(左)靠路基侧边坡坡比(右)适用断面备注DKO+OOOXL34K4+170左—5.332110.51 一:1断面 1挖方DK0+020XL34K4+190左-2.995110.51 一:1断面 1挖方DKO+040XL34K4+210左—3.246110.51 一:1断面 1挖方DKO+060XL34K4+230左-2.773110.51 一:1断面 1挖方DKO+080XL34K4+250左-1....
