项目组工作流研究

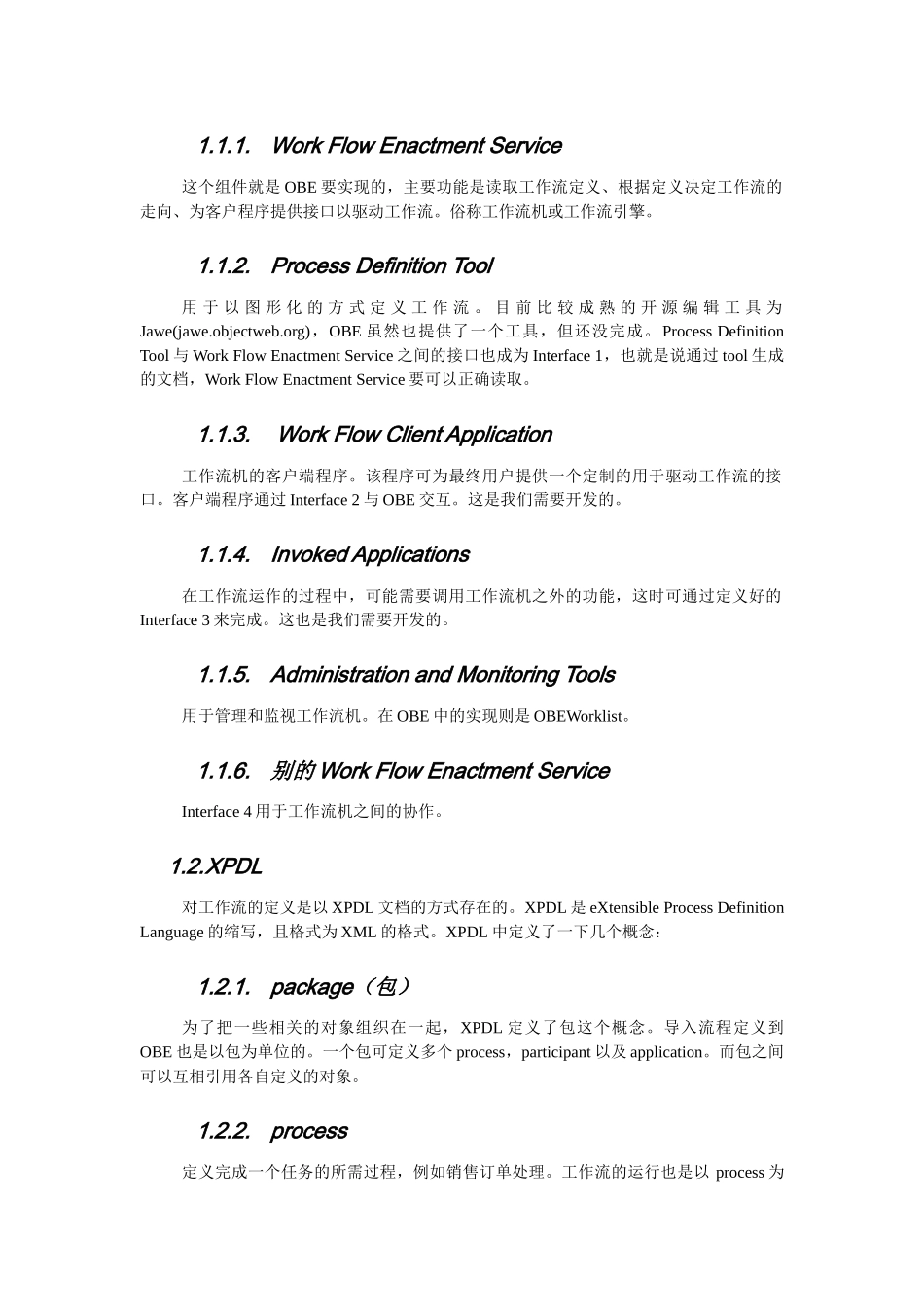

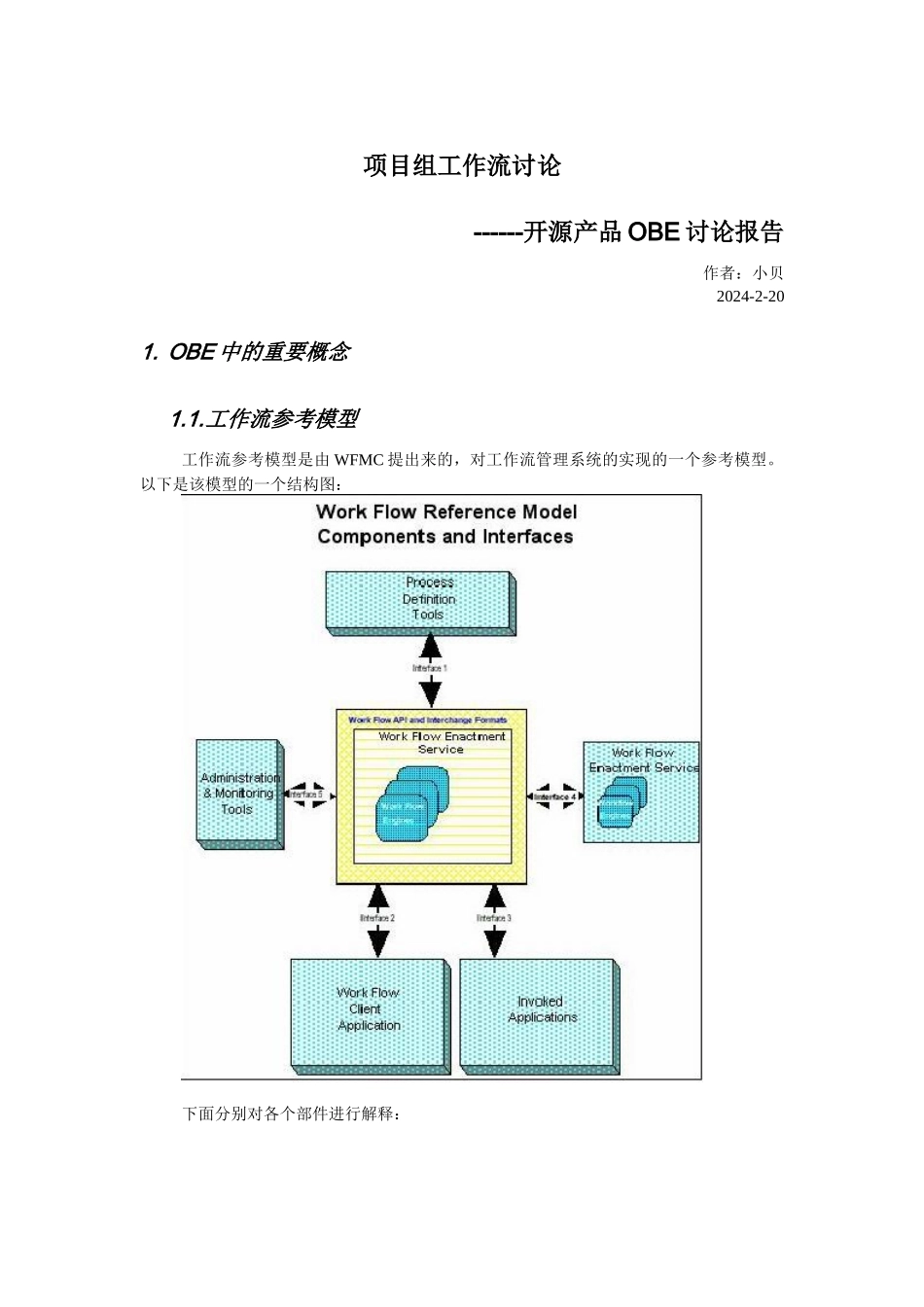

项目组工作流讨论------开源产品 OBE 讨论报告作者：小贝2024-2-201. OBE 中的重要概念1.1.工作流参考模型工作流参考模型是由 WFMC 提出来的，对工作流管理系统的实现的一个参考模型。以下是该模型的一个结构图：下面分别对各个部件进行解释：1.1.1.Work Flow Enactment Service这个组件就是 OBE 要实现的，主要功能是读取工作流定义、根据定义决定工作流的走向、为客户程序提供接口以驱动工作流。俗称工作流机或工作流引擎。1.1.2.Process Definition Tool用 于 以 图 形 化 的 方 式 定 义 工 作 流 。 目 前 比 较 成 熟 的 开 源 编 辑 工 具 为Jawe(jawe.objectweb.org)，OBE 虽然也提供了一个工具，但还没完成。Process Definition Tool 与 Work Flow Enactment Service 之间的接口也成为 Interface 1，也就是说通过 tool 生成的文档，Work Flow Enactment Service 要可以正确读取。1.1.3. Work Flow Client Application工作流机的客户端程序。该程序可为最终用户提供一个定制的用于驱动工作流的接口。客户端程序通过 Interface 2 与 OBE 交互。这是我们需要开发的。1.1.4.Invoked Applications在工作流运作的过程中，可能需要调用工作流机之外的功能，这时可通过定义好的Interface 3 来完成。这也是我们需要开发的。1.1.5.Administration and Monitoring Tools用于管理和监视工作流机。在 OBE 中的实现则是 OBEWorklist。1.1.6.别的 Work Flow Enactment ServiceInterface 4 用于工作流机之间的协作。1.2.XPDL对工作流的定义是以 XPDL 文档的方式存在的。XPDL 是 eXtensible Process Definition Language 的缩写，且格式为 XML 的格式。XPDL 中定义了一下几个概念：1.2.1.package（包）为了把一些相关的对象组织在一起，XPDL 定义了包这个概念。导入流程定义到OBE 也是以包为单位的。一个包可定义多个 process，participant 以及 application。而包之间可以互相引用各自定义的对象。1.2.2.process定义完成一个任务的所需过程，例如销售订单处理。工作流的运行也是以 process 为单位的。一个 process 由多个 activity 组成。1.2.3.activity一个 activity 代表了某件要做的事情。一个活动必须是原子操作，也就是说每一件必须要完成的事都必须定义为 activity。Activity 可以自动开始也可手动执行。一个 Activity 可能会产生...
