预应力施工方案wcw

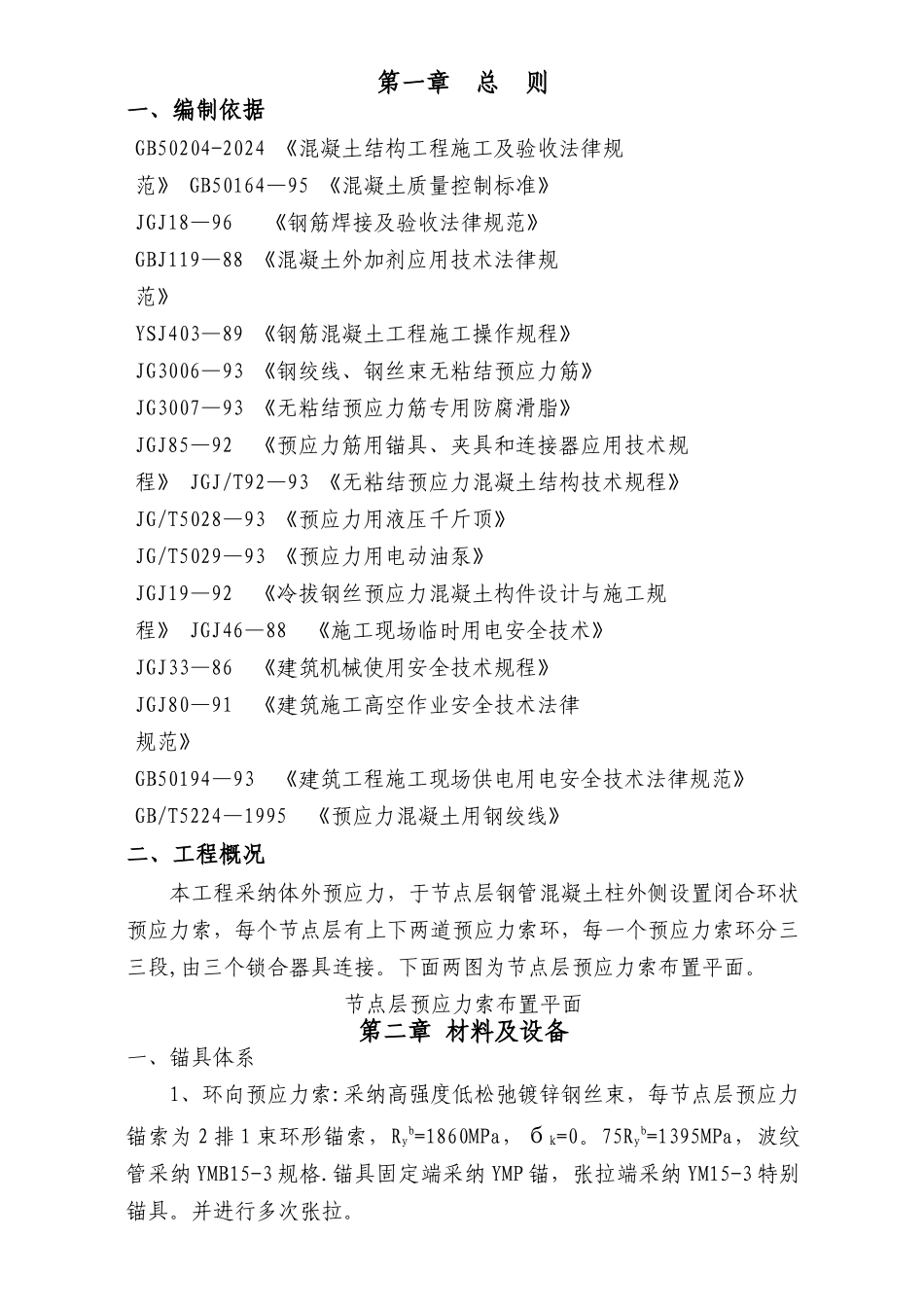

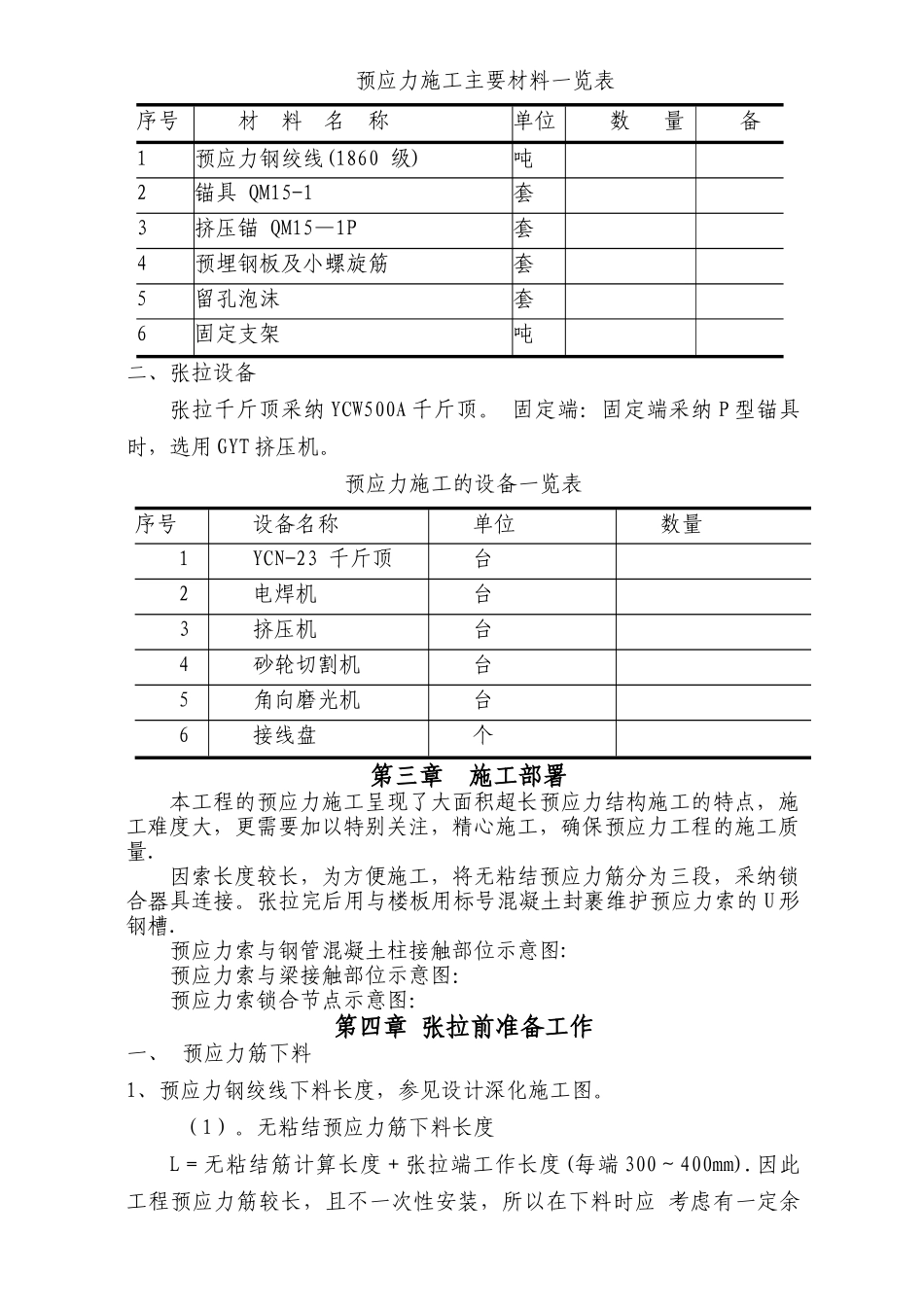

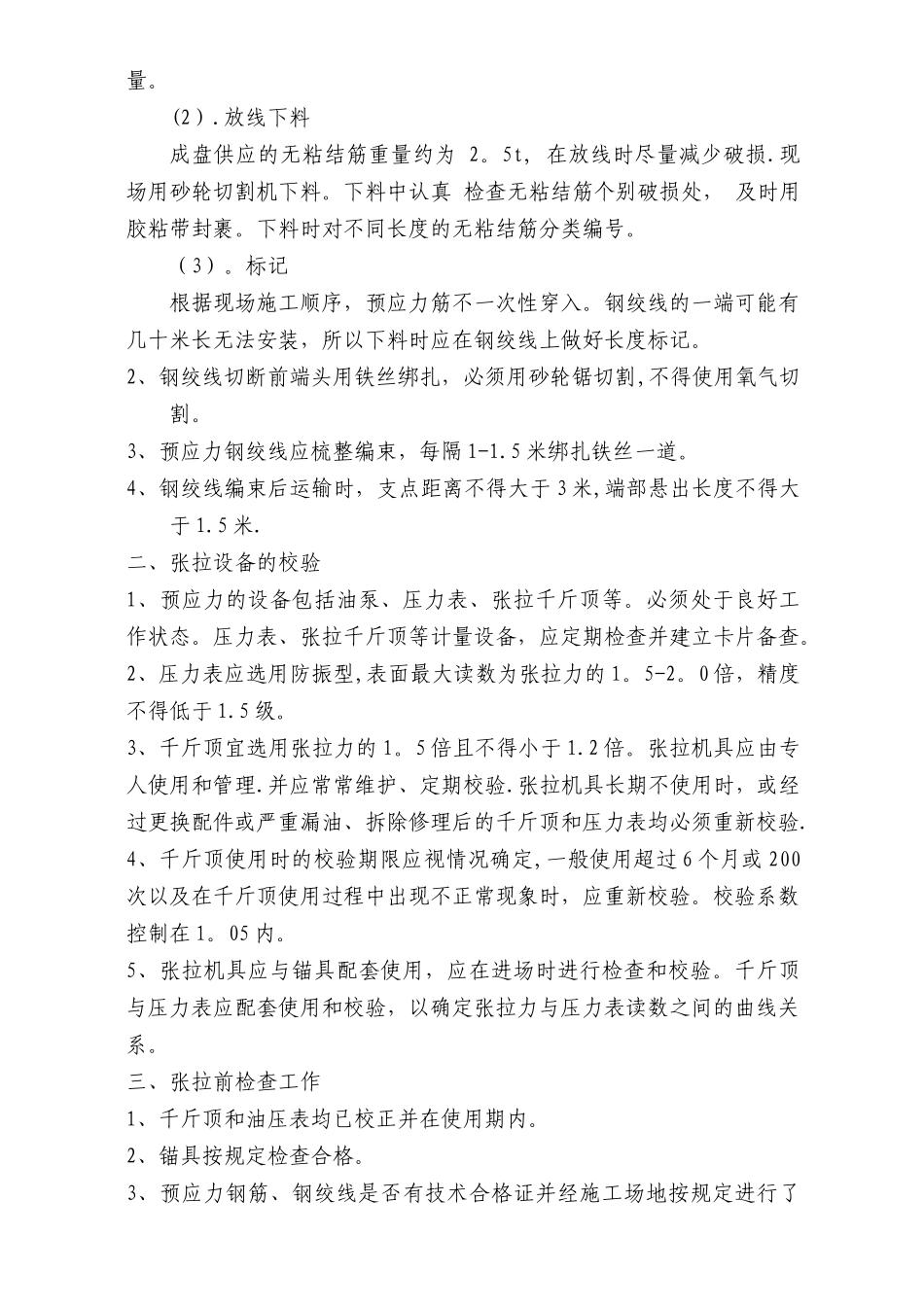

第一章 总 则一、编制依据GB50204-2024 《混凝土结构工程施工及验收法律规范》 GB50164—95 《混凝土质量控制标准》JGJ18—96 《钢筋焊接及验收法律规范》 GBJ119—88 《混凝土外加剂应用技术法律规范》YSJ403—89 《钢筋混凝土工程施工操作规程》 JG3006—93 《钢绞线、钢丝束无粘结预应力筋》 JG3007—93 《无粘结预应力筋专用防腐滑脂》JGJ85—92 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ/T92—93 《无粘结预应力混凝土结构技术规程》 JG/T5028—93 《预应力用液压千斤顶》JG/T5029—93 《预应力用电动油泵》JGJ19—92 《冷拔钢丝预应力混凝土构件设计与施工规程》 JGJ46—88 《施工现场临时用电安全技术》JGJ33—86 《建筑机械使用安全技术规程》 JGJ80—91 《建筑施工高空作业安全技术法律规范》GB50194—93 《建筑工程施工现场供电用电安全技术法律规范》GB/T5224—1995 《预应力混凝土用钢绞线》二、工程概况本工程采纳体外预应力，于节点层钢管混凝土柱外侧设置闭合环状预应力索，每个节点层有上下两道预应力索环，每一个预应力索环分三三段,由三个锁合器具连接。下面两图为节点层预应力索布置平面。节点层预应力索布置平面第二章 材料及设备一、锚具体系1、环向预应力索:采纳高强度低松弛镀锌钢丝束，每节点层预应力锚索为 2 排 1 束环形锚索，Ryb=1860MPa，бk=0。75Ryb=1395MPa，波纹管采纳 YMB15-3 规格.锚具固定端采纳 YMP 锚，张拉端采纳 YM15-3 特别锚具。并进行多次张拉。预应力施工主要材料一览表序号材 料 名 称单位数量备注1预应力钢绞线(1860 级)吨2锚具 QM15-1套3挤压锚 QM15—1P套4预埋钢板及小螺旋筋套5留孔泡沫套6固定支架吨二、张拉设备张拉千斤顶采纳 YCW500A 千斤顶。 固定端：固定端采纳 P 型锚具时，选用 GYT 挤压机。预应力施工的设备一览表序号设备名称单位数量1YCN-23 千斤顶台2电焊机台3挤压机台4砂轮切割机台5角向磨光机台6接线盘个第三章 施工部署本工程的预应力施工呈现了大面积超长预应力结构施工的特点，施工难度大，更需要加以特别关注，精心施工，确保预应力工程的施工质量.因索长度较长，为方便施工，将无粘结预应力筋分为三段，采纳锁合器具连接。张拉完后用与楼板用标号混凝土封裹维护预应力索的 U 形钢槽.预应力索与钢管混凝土柱接触部位示意图:预应力索与梁接触部位示意图：预应力索锁合节点示意图：第四章 张拉前准备工作一、 ...
