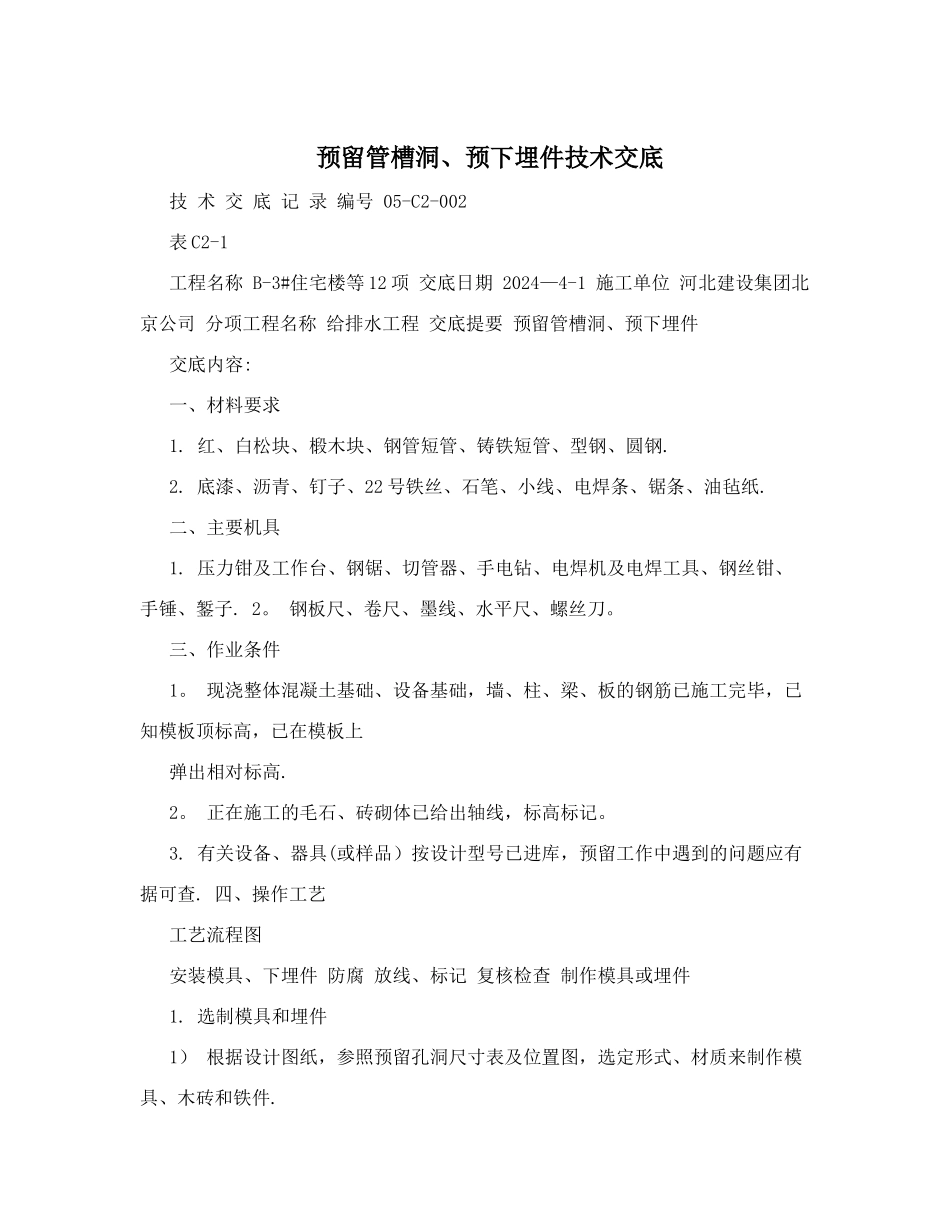

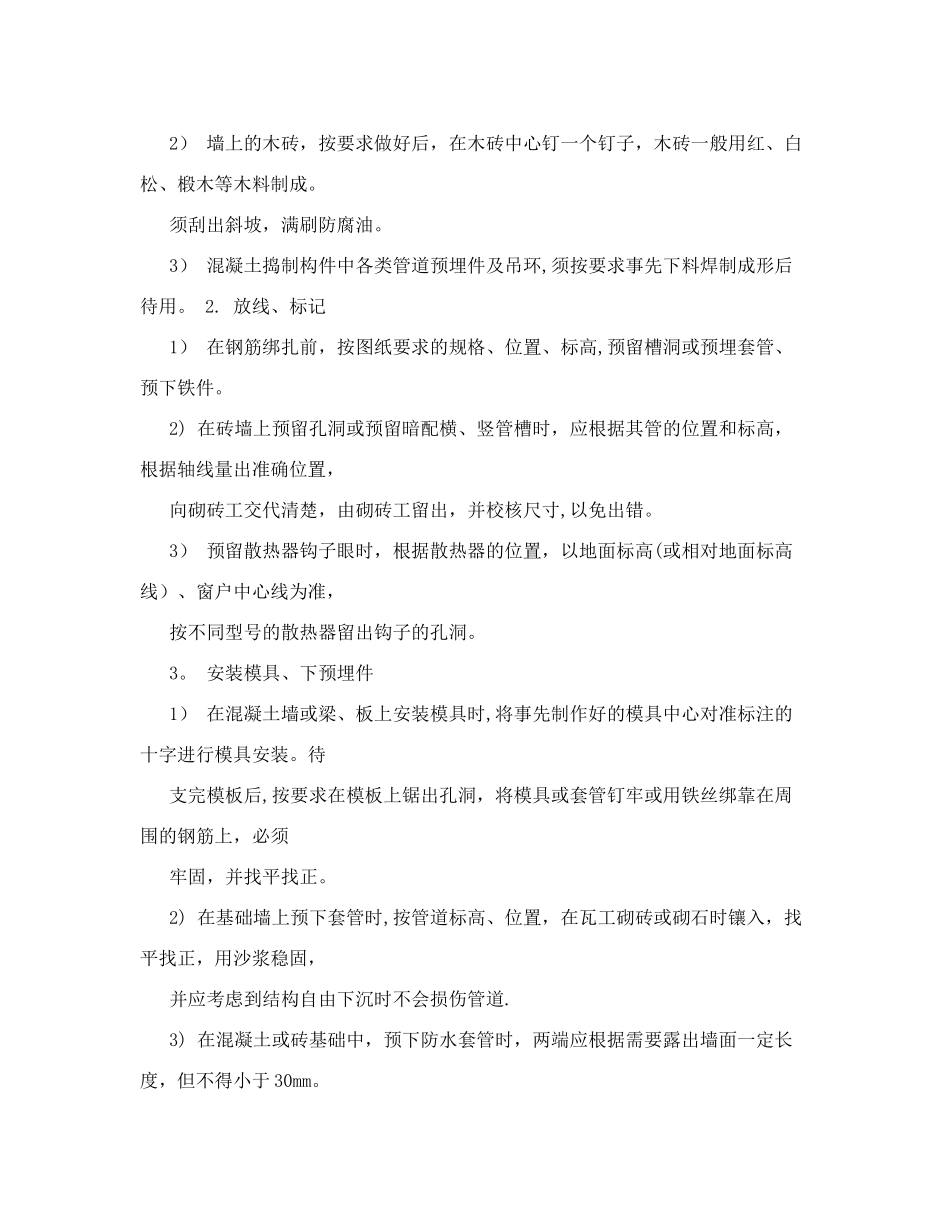

预留管槽洞、预下埋件技术交底技 术 交 底 记 录 编号 05-C2-002 表 C2-1 工程名称 B-3#住宅楼等 12 项 交底日期 2024—4-1 施工单位 河北建设集团北京公司 分项工程名称 给排水工程 交底提要 预留管槽洞、预下埋件 交底内容: 一、材料要求 1. 红、白松块、椴木块、钢管短管、铸铁短管、型钢、圆钢. 2. 底漆、沥青、钉子、22 号铁丝、石笔、小线、电焊条、锯条、油毡纸. 二、主要机具 1. 压力钳及工作台、钢锯、切管器、手电钻、电焊机及电焊工具、钢丝钳、手锤、錾子. 2。 钢板尺、卷尺、墨线、水平尺、螺丝刀。 三、作业条件 1。 现浇整体混凝土基础、设备基础，墙、柱、梁、板的钢筋已施工完毕，已知模板顶标高，已在模板上弹出相对标高. 2。 正在施工的毛石、砖砌体已给出轴线，标高标记。 3. 有关设备、器具(或样品）按设计型号已进库，预留工作中遇到的问题应有据可查. 四、操作工艺 工艺流程图 安装模具、下埋件 防腐 放线、标记 复核检查 制作模具或埋件 1. 选制模具和埋件 1） 根据设计图纸，参照预留孔洞尺寸表及位置图，选定形式、材质来制作模具、木砖和铁件. 2） 墙上的木砖，按要求做好后，在木砖中心钉一个钉子，木砖一般用红、白松、椴木等木料制成。须刮出斜坡，满刷防腐油。 3） 混凝土捣制构件中各类管道预埋件及吊环,须按要求事先下料焊制成形后待用。 2. 放线、标记 1） 在钢筋绑扎前，按图纸要求的规格、位置、标高,预留槽洞或预埋套管、预下铁件。 2) 在砖墙上预留孔洞或预留暗配横、竖管槽时，应根据其管的位置和标高，根据轴线量出准确位置，向砌砖工交代清楚，由砌砖工留出，并校核尺寸,以免出错。 3） 预留散热器钩子眼时，根据散热器的位置，以地面标高(或相对地面标高线）、窗户中心线为准，按不同型号的散热器留出钩子的孔洞。 3。 安装模具、下预埋件 1） 在混凝土墙或梁、板上安装模具时,将事先制作好的模具中心对准标注的十字进行模具安装。待支完模板后,按要求在模板上锯出孔洞，将模具或套管钉牢或用铁丝绑靠在周围的钢筋上，必须牢固，并找平找正。 2) 在基础墙上预下套管时,按管道标高、位置，在瓦工砌砖或砌石时镶入，找平找正，用沙浆稳固，并应考虑到结构自由下沉时不会损伤管道. 3) 在混凝土或砖基础中，预下防水套管时，两端应根据需要露出墙面一定长度，但不得小于 30mm。 审核人 交底人 接受交底人 1. 本表由施工单位...
