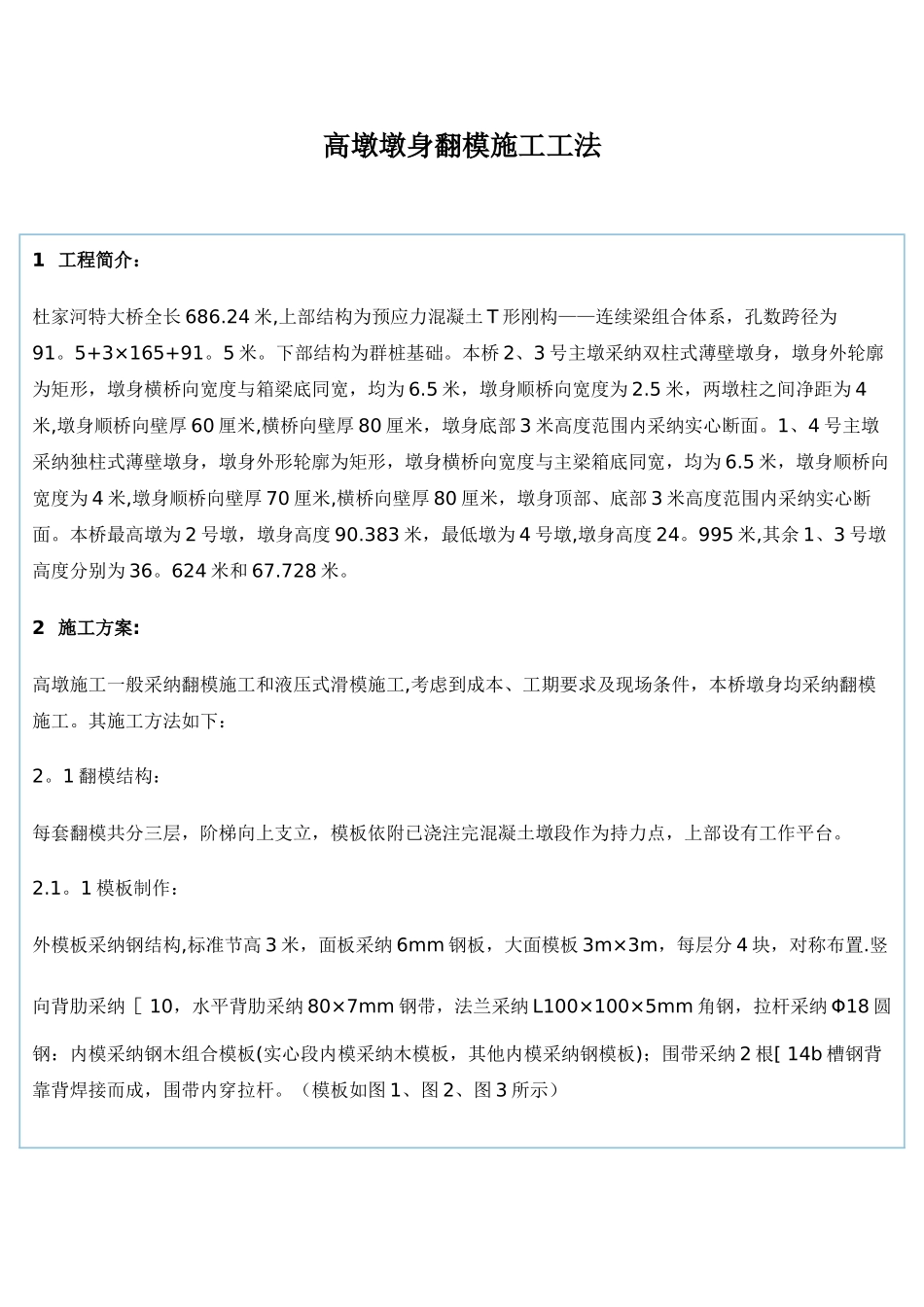

高墩墩身翻模施工工法221

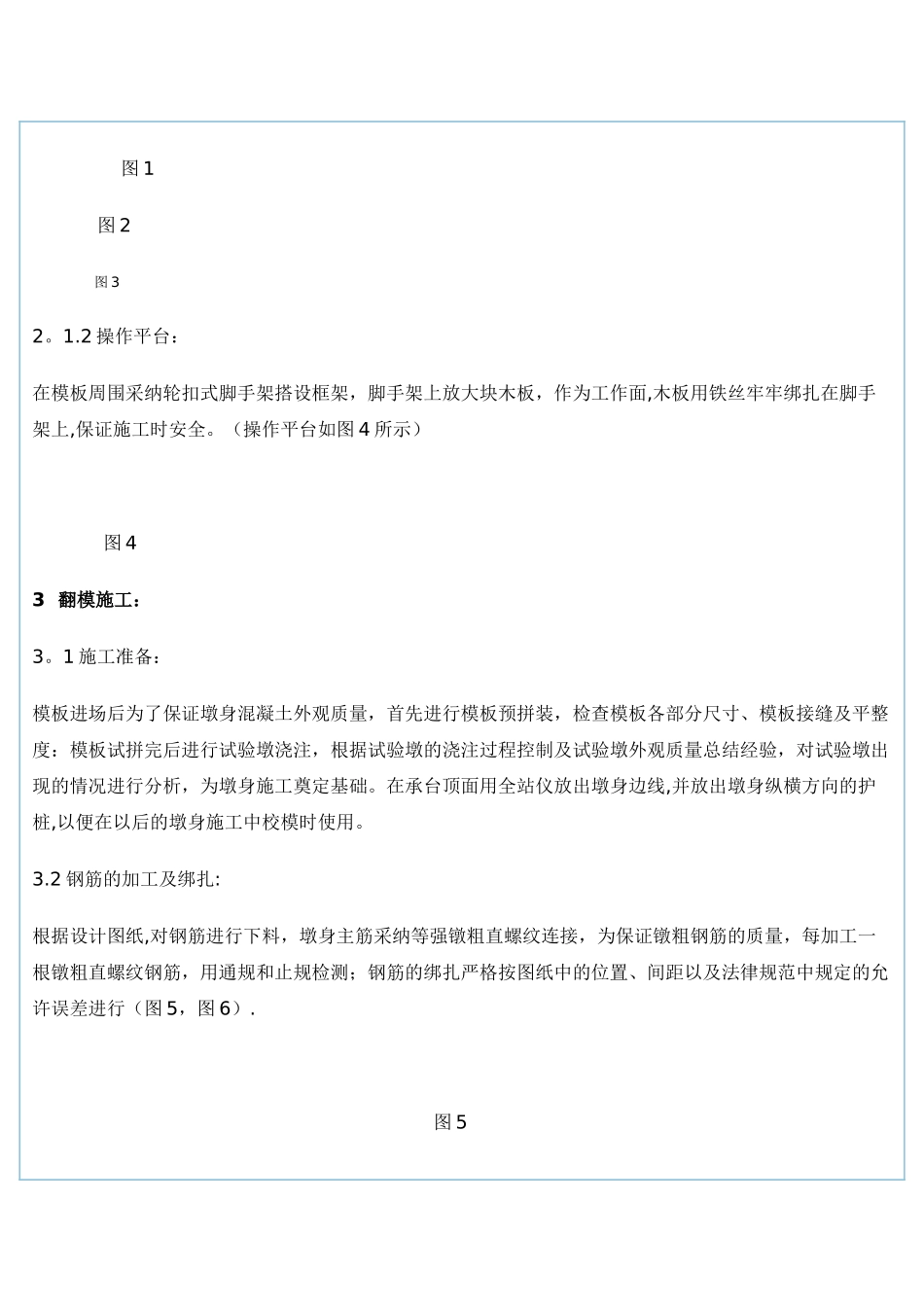

高墩墩身翻模施工工法1 工程简介：杜家河特大桥全长 686.24 米,上部结构为预应力混凝土 T 形刚构——连续梁组合体系，孔数跨径为91。5+3×165+91。5 米。下部结构为群桩基础。本桥 2、3 号主墩采纳双柱式薄壁墩身，墩身外轮廓为矩形，墩身横桥向宽度与箱梁底同宽，均为 6.5 米，墩身顺桥向宽度为 2.5 米，两墩柱之间净距为 4米,墩身顺桥向壁厚 60 厘米,横桥向壁厚 80 厘米，墩身底部 3 米高度范围内采纳实心断面。1、4 号主墩采纳独柱式薄壁墩身，墩身外形轮廓为矩形，墩身横桥向宽度与主梁箱底同宽，均为 6.5 米，墩身顺桥向宽度为 4 米,墩身顺桥向壁厚 70 厘米,横桥向壁厚 80 厘米，墩身顶部、底部 3 米高度范围内采纳实心断面。本桥最高墩为 2 号墩，墩身高度 90.383 米，最低墩为 4 号墩,墩身高度 24。995 米,其余 1、3 号墩高度分别为 36。624 米和 67.728 米。2 施工方案:高墩施工一般采纳翻模施工和液压式滑模施工,考虑到成本、工期要求及现场条件，本桥墩身均采纳翻模施工。其施工方法如下：2。1 翻模结构：每套翻模共分三层，阶梯向上支立，模板依附已浇注完混凝土墩段作为持力点，上部设有工作平台。2.1。1 模板制作：外模板采纳钢结构,标准节高 3 米，面板采纳 6mm 钢板，大面模板 3m×3m，每层分 4 块，对称布置.竖向背肋采纳［ 10，水平背肋采纳 80×7mm 钢带，法兰采纳 L100×100×5mm 角钢，拉杆采纳 Φ18 圆钢：内模采纳钢木组合模板(实心段内模采纳木模板，其他内模采纳钢模板)；围带采纳 2 根[ 14b 槽钢背靠背焊接而成，围带内穿拉杆。（模板如图 1、图 2、图 3 所示） 图 1 图 2 图 32。1.2 操作平台：在模板周围采纳轮扣式脚手架搭设框架，脚手架上放大块木板，作为工作面,木板用铁丝牢牢绑扎在脚手架上,保证施工时安全。（操作平台如图 4 所示） 图 43 翻模施工：3。1 施工准备：模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度：模板试拼完后进行试验墩浇注，根据试验墩的浇注过程控制及试验墩外观质量总结经验，对试验墩出现的情况进行分析，为墩身施工奠定基础。在承台顶面用全站仪放出墩身边线,并放出墩身纵横方向的护桩,以便在以后的墩身施工中校模时使用。3.2 钢筋的加工及绑扎:根据设计图纸,对钢筋进行下料，墩身主筋采纳等强镦粗直螺纹连接，为保证镦粗钢筋的质量，每加工一...
