高大模板专项施工方案(2)

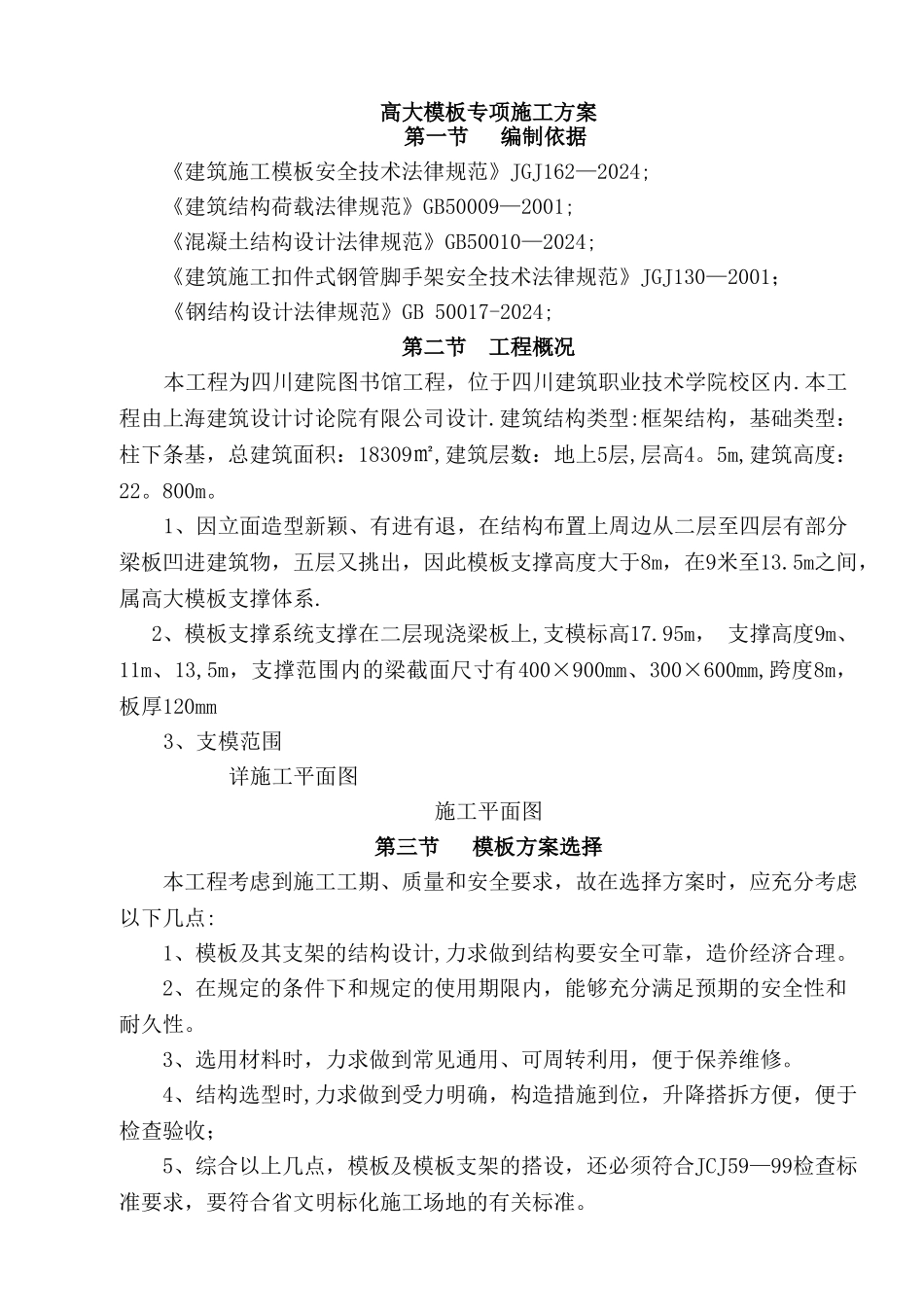

高大模板专项施工方案第一节编制依据《建筑施工模板安全技术法律规范》JGJ162—2024; 《建筑结构荷载法律规范》GB50009—2001; 《混凝土结构设计法律规范》GB50010—2024; 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001；《钢结构设计法律规范》GB 50017-2024;第二节 工程概况本工程为四川建院图书馆工程，位于四川建筑职业技术学院校区内.本工程由上海建筑设计讨论院有限公司设计.建筑结构类型:框架结构，基础类型：柱下条基，总建筑面积：18309㎡,建筑层数：地上5层,层高4。5m,建筑高度：22。800m。1、因立面造型新颖、有进有退，在结构布置上周边从二层至四层有部分梁板凹进建筑物，五层又挑出，因此模板支撑高度大于8m，在9米至13.5m之间，属高大模板支撑体系.2、模板支撑系统支撑在二层现浇梁板上,支模标高17.95m， 支撑高度9m、11m、13,5m，支撑范围内的梁截面尺寸有400×900mm、300×600mm,跨度8m，板厚120mm3、支模范围详施工平面图施工平面图第三节模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点: 1、模板及其支架的结构设计,力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时,力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59—99检查标准要求，要符合省文明标化施工场地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验,决定采纳木模板及其满堂脚手架支撑方案： 第四节 材料选择 按清水混凝土的要求进行模板设计,在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐. 梁模板面板采纳15mm 胶合面板50×100木方(内楞）现场拼制，圆钢管φ48×3。5（外楞)支撑，采纳可回收M14对拉螺栓进行加固。梁底采纳50×100木方支撑。承重架采纳扣件式钢管脚手架,由扣件、立杆、横杆、支座组成，采纳φ48×3.5钢管。 第五节模板安装 一、梁、板模板安装顺序及技术要点 ①模板安装顺序 搭设和调平模板支架(包括安装水平拉杆和剪力撑）→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板→模板加固→验收 ②技术要点 按设计要求起拱...
