高大模板工程专项施工方案(专家论证)

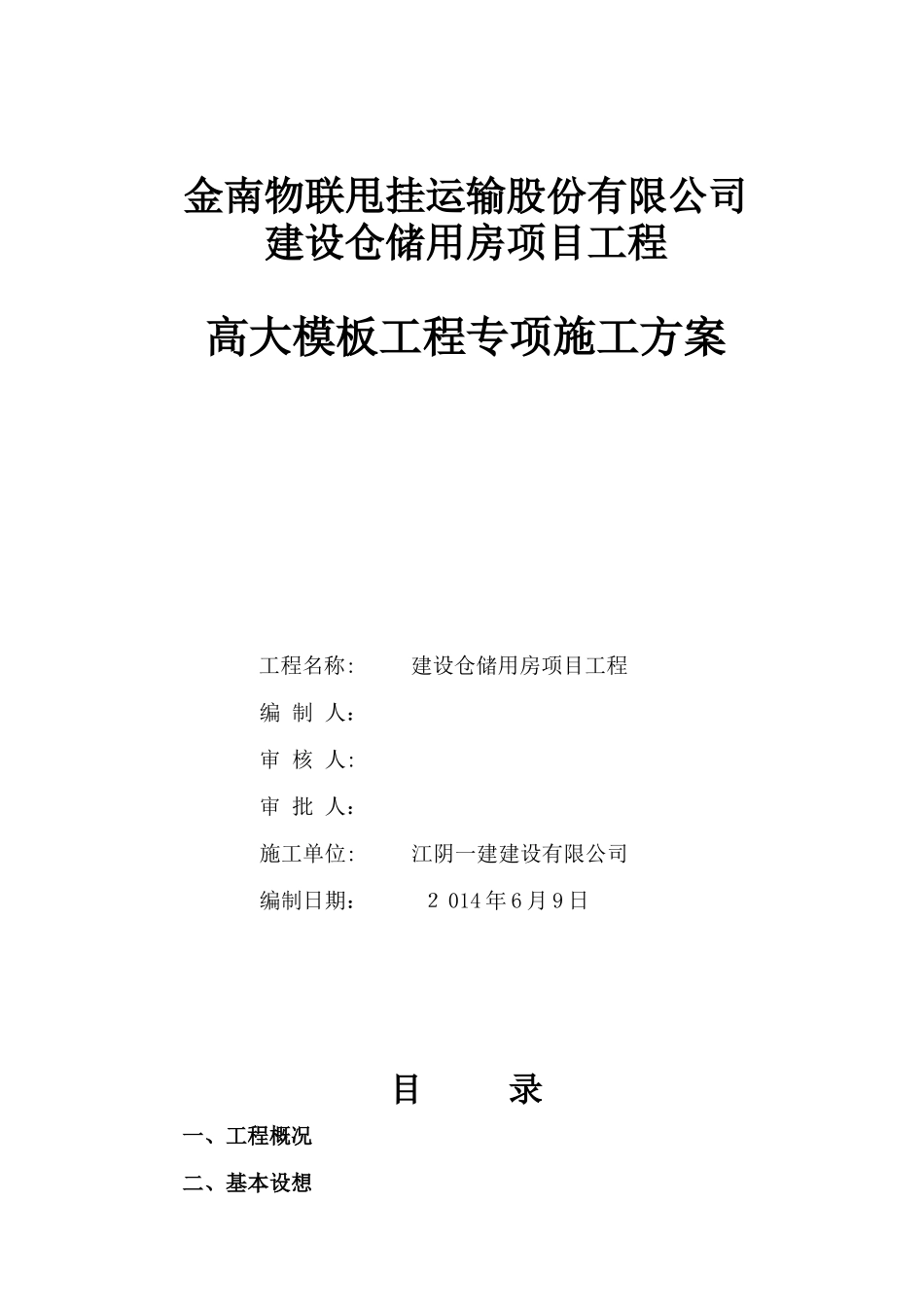

高大模板工程专项施工方案(专家论证)_第1页
1/85

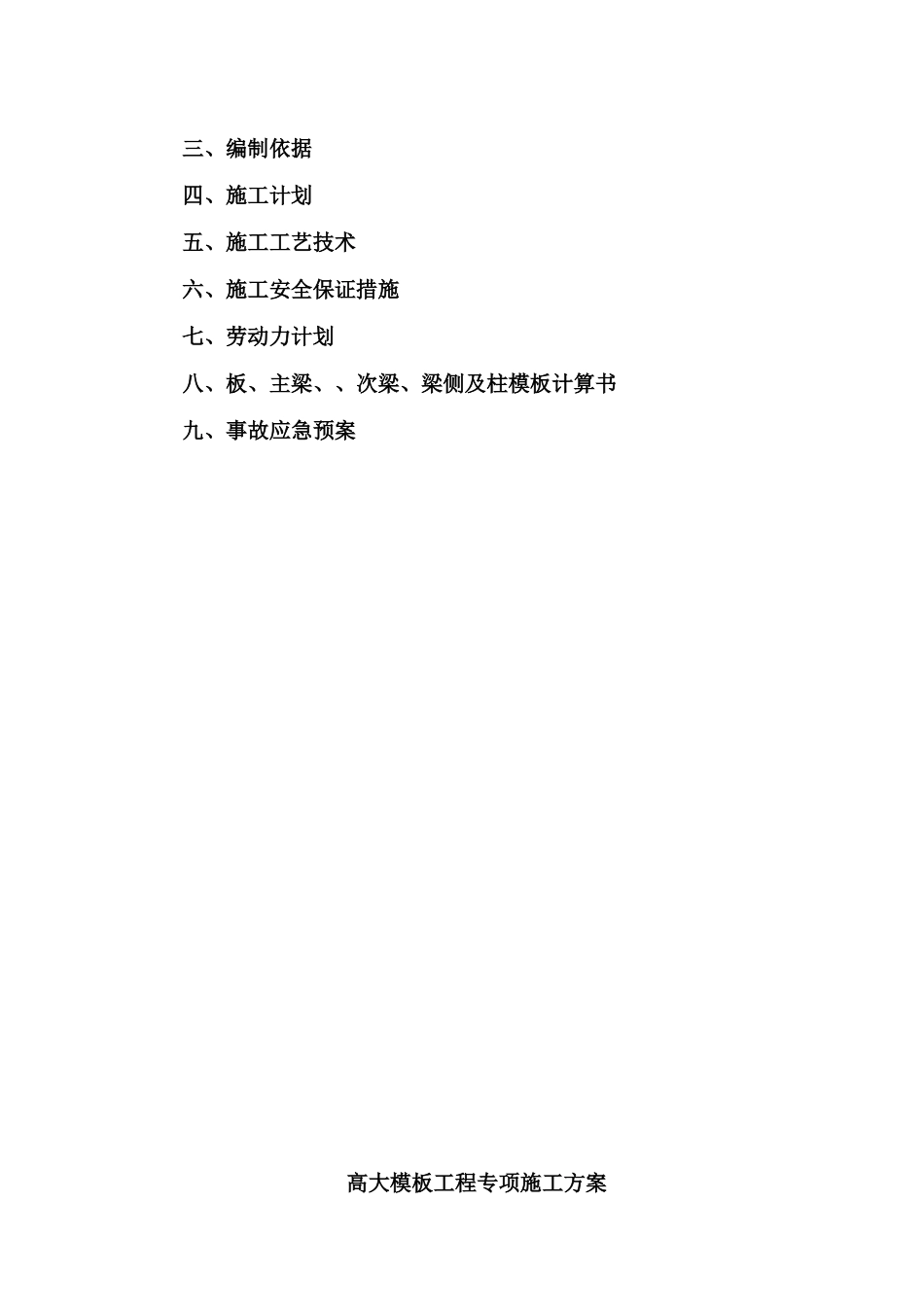

高大模板工程专项施工方案(专家论证)_第2页
2/85

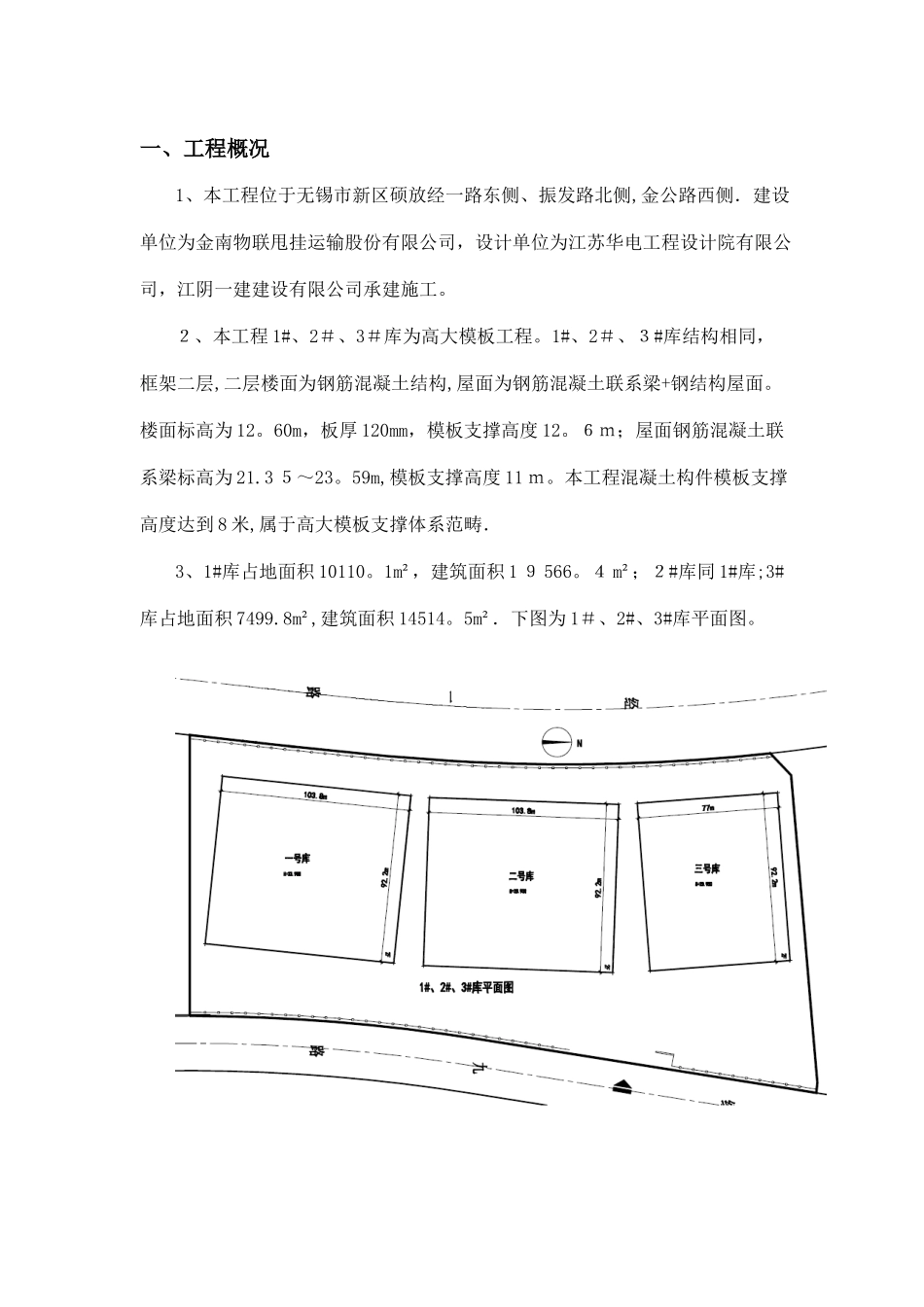

高大模板工程专项施工方案(专家论证)_第3页
3/85
金南物联甩挂运输股份有限公司建设仓储用房项目工程高大模板工程专项施工方案工程名称: 建设仓储用房项目工程编 制 人:审 核 人:审 批 人: 施工单位: 江阴一建建设有限公司编制日期: 2 014 年 6 月 9 日目 录一、工程概况二、基本设想三、编制依据四、施工计划五、施工工艺技术六、施工安全保证措施七、劳动力计划八、板、主梁、、次梁、梁侧及柱模板计算书九、事故应急预案高大模板工程专项施工方案一、工程概况1、本工程位于无锡市新区硕放经一路东侧、振发路北侧,金公路西侧.建设单位为金南物联甩挂运输股份有限公司,设计单位为江苏华电工程设计院有限公司,江阴一建建设有限公司承建施工。2、本工程 1#、2#、3#库为高大模板工程。1#、2#、3#库结构相同,框架二层,二层楼面为钢筋混凝土结构,屋面为钢筋混凝土联系梁+钢结构屋面。楼面标高为 12。60m,板厚 120mm,模板支撑高度 12。6m;屋面钢筋混凝土联系梁标高为 21.3 5~23。59m,模板支撑高度 11 m。本工程混凝土构件模板支撑高度达到 8 米,属于高大模板支撑体系范畴.3、1#库占地面积 10110。1m²,建筑面积 1 9 566。4 m²;2#库同 1#库;3#库占地面积 7499.8m²,建筑面积 14514。5m².下图为 1#、2#、3#库平面图。4、以 1#库为例:下图为 1#库一层平面图、1#库剖面图、1#库二层梁板图及 1#库屋面联系梁平面图二、基本设想1、本工程采纳普通钢管扣件架作为模板支架,35×9 0木方及 13mm 厚木胶合板结合作为模板,钢管采纳 Φ48×2。7 5。2、模板支架地基拟设置素土夯实+2 0 0 m m 厚碎石(碎砖)+70m m厚 C 2 0混凝土地坪。3、板支模楼板宽2。8m,长1 1 m。板搭设排架纵向间距不大于 0。9 m,横向间距不大于 0。8m,步距 1。5 m,按梁底、扫地杆、中间三道设置水平剪刀撑.主梁两侧、次梁单侧及支架四周设竖向剪刀撑。4、主梁支模以主梁KL1—26(6)500*1100为例,梁顶标高12.6m,净跨8m。梁跨度方向立杆间距800mm,梁两侧立柱间距1000mm,步距1500mm,梁底增加2根立柱,立柱顶设置可调顶托,梁侧设置两道对拉螺栓,间距@450。5、次梁支模以次梁L1-1(4)300*1000为例,梁顶标高12。6m,净跨11m。梁跨度方向立杆间距900mm,梁两侧立柱间距800mm,步距1500mm,梁底增加1根立柱,立柱顶设置可调顶托,梁设置两道对拉螺栓,间距@450.6、屋面梁350*700为例,梁顶标高23。59m,净跨11m.梁跨度...
