高层住宅楼消防连廊悬挑模板支架方案

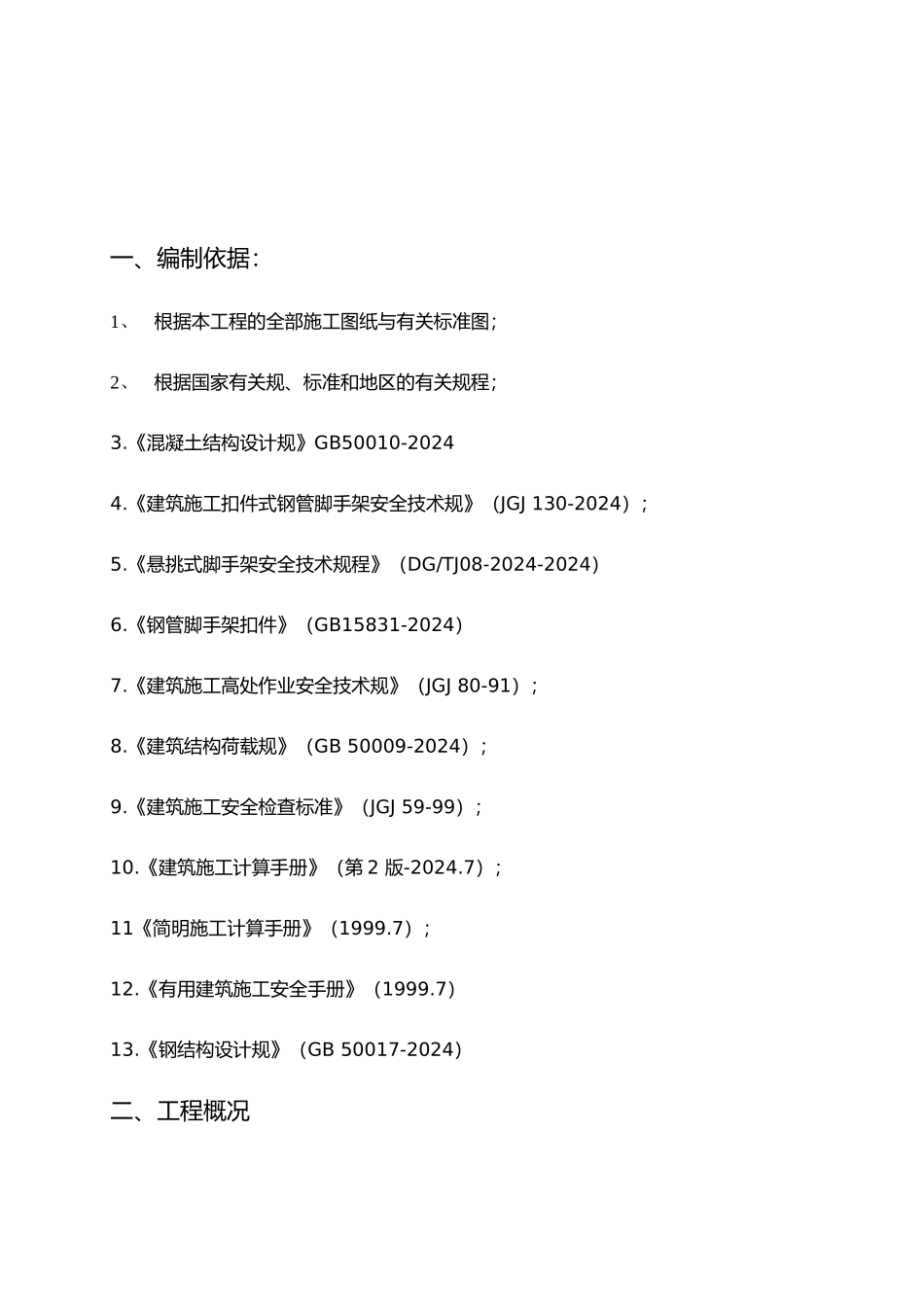

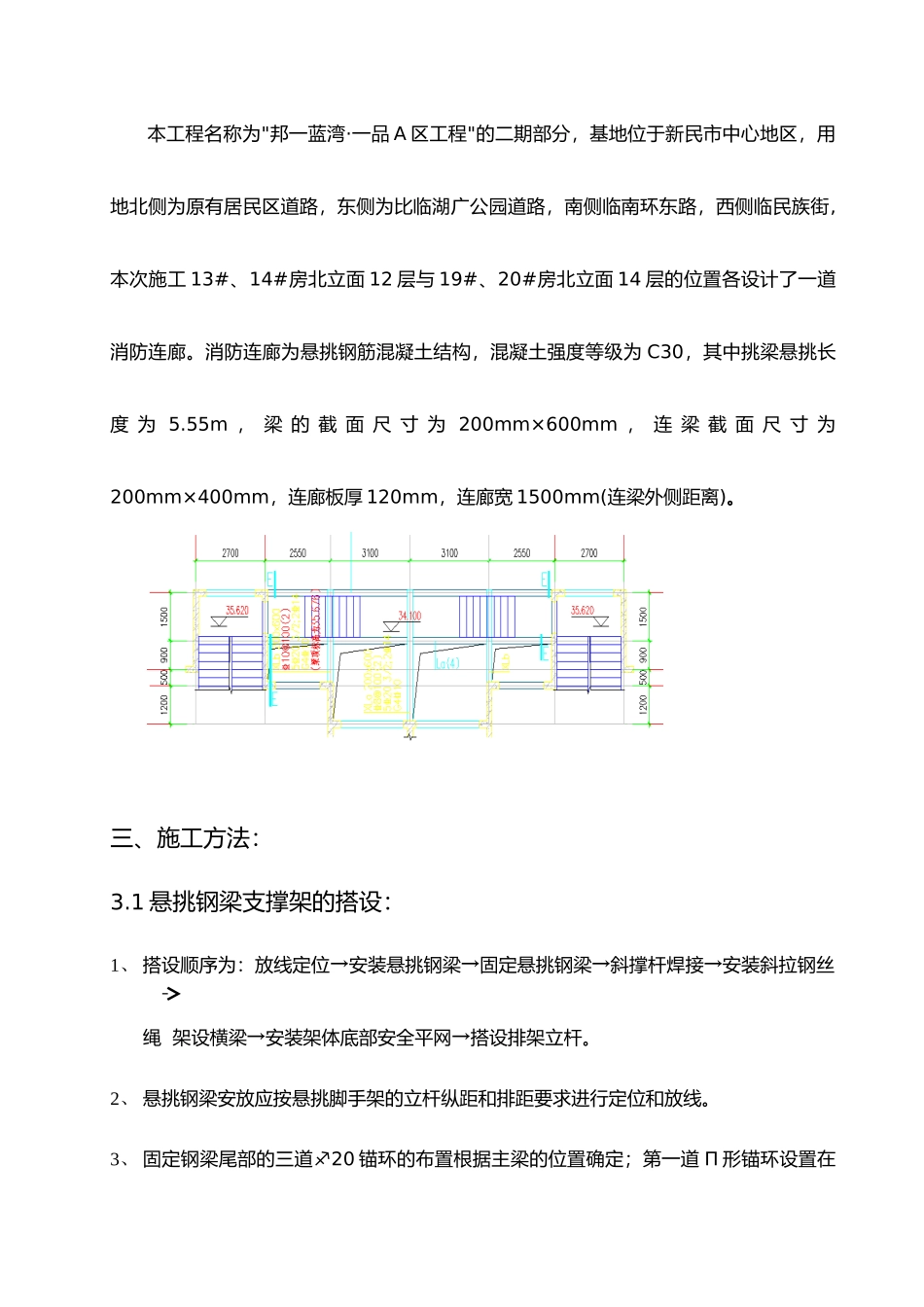

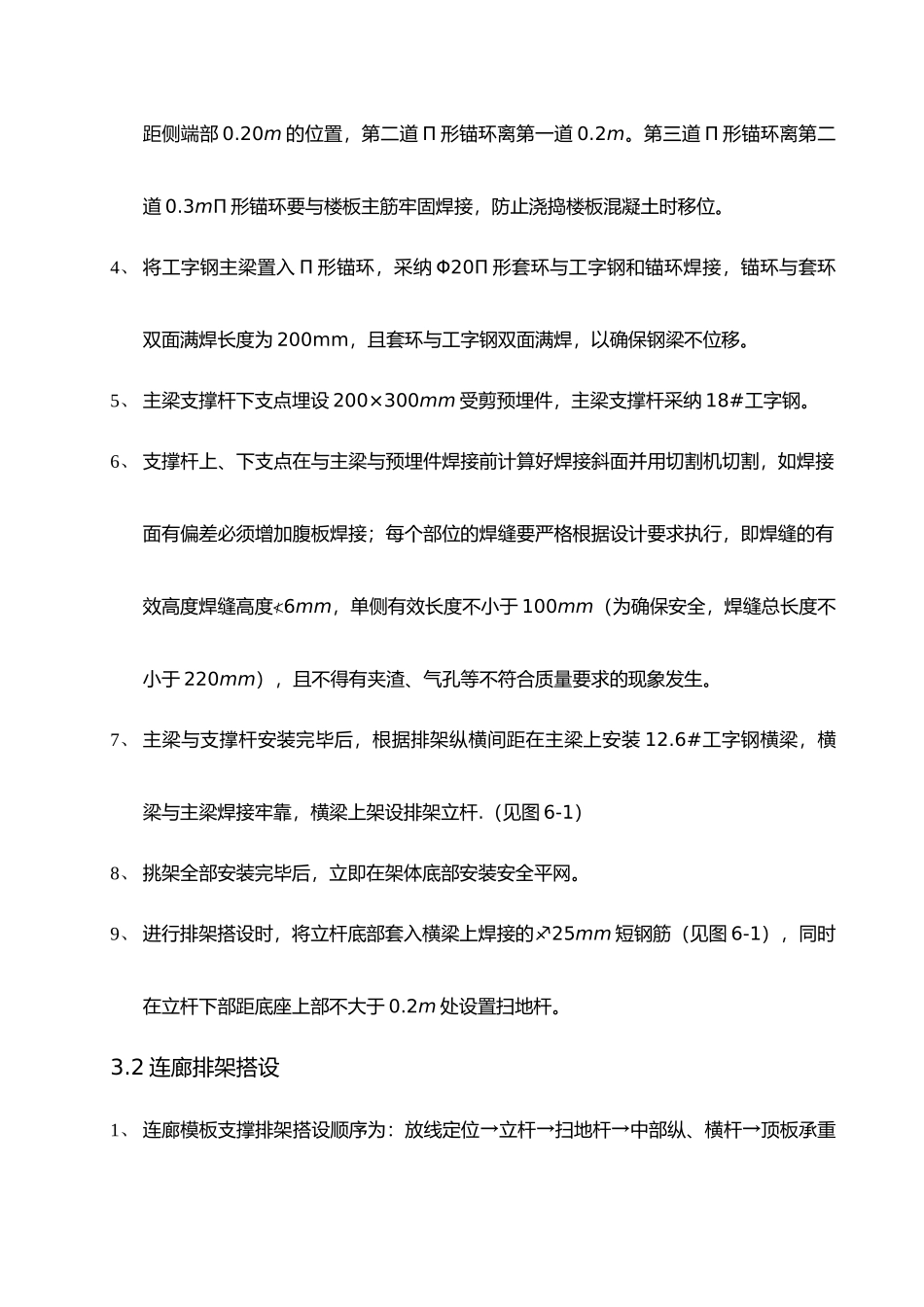

一、编制依据：1、根据本工程的全部施工图纸与有关标准图；2、根据国家有关规、标准和地区的有关规程；3.《混凝土结构设计规》GB50010-20244.《建筑施工扣件式钢管脚手架安全技术规》（JGJ 130-2024）；5.《悬挑式脚手架安全技术规程》（DG/TJ08-2024-2024）6.《钢管脚手架扣件》（GB15831-2024）7.《建筑施工高处作业安全技术规》（JGJ 80-91）；8.《建筑结构荷载规》（GB 50009-2024）；9.《建筑施工安全检查标准》（JGJ 59-99）；10.《建筑施工计算手册》（第 2 版-2024.7）；11《简明施工计算手册》（1999.7）；12.《有用建筑施工安全手册》（1999.7）13.《钢结构设计规》（GB 50017-2024）二、工程概况本工程名称为"邦一蓝湾·一品 A 区工程"的二期部分，基地位于新民市中心地区，用地北侧为原有居民区道路，东侧为比临湖广公园道路，南侧临南环东路，西侧临民族街,本次施工 13#、14#房北立面 12 层与 19#、20#房北立面 14 层的位置各设计了一道消防连廊。消防连廊为悬挑钢筋混凝土结构，混凝土强度等级为 C30，其中挑梁悬挑长度 为 5.55m ， 梁 的 截 面 尺 寸 为 200mm×600mm ， 连 梁 截 面 尺 寸 为200mm×400mm，连廊板厚 120mm，连廊宽 1500mm(连梁外侧距离)。三、施工方法：3.1 悬挑钢梁支撑架的搭设：1、 搭设顺序为：放线定位→安装悬挑钢梁→固定悬挑钢梁→斜撑杆焊接→安装斜拉钢丝绳 架设横梁→安装架体底部安全平网→搭设排架立杆。2、 悬挑钢梁安放应按悬挑脚手架的立杆纵距和排距要求进行定位和放线。 3、 固定钢梁尾部的三道20 锚环的布置根据主梁的位置确定；第一道 Π 形锚环设置在距侧端部 0.20m 的位置，第二道 Π 形锚环离第一道 0.2m。第三道 Π 形锚环离第二道 0.3mΠ 形锚环要与楼板主筋牢固焊接，防止浇捣楼板混凝土时移位。4、 将工字钢主梁置入 Π 形锚环，采纳 Φ20Π 形套环与工字钢和锚环焊接，锚环与套环双面满焊长度为 200mm，且套环与工字钢双面满焊，以确保钢梁不位移。5、 主梁支撑杆下支点埋设 200×300mm 受剪预埋件，主梁支撑杆采纳 18#工字钢。6、 支撑杆上、下支点在与主梁与预埋件焊接前计算好焊接斜面并用切割机切割，如焊接面有偏差必须增加腹板焊接；每个部位的焊缝要严格根据设计要求执行，即焊缝的有效高度焊缝高度≮6mm，单侧有效长度不小于 100mm（为确保安全，焊缝总长度不小于 220mm），且不得有夹渣、气孔等不符...
