高层住宅楼消防连廊悬挑模板支架施工方案secret

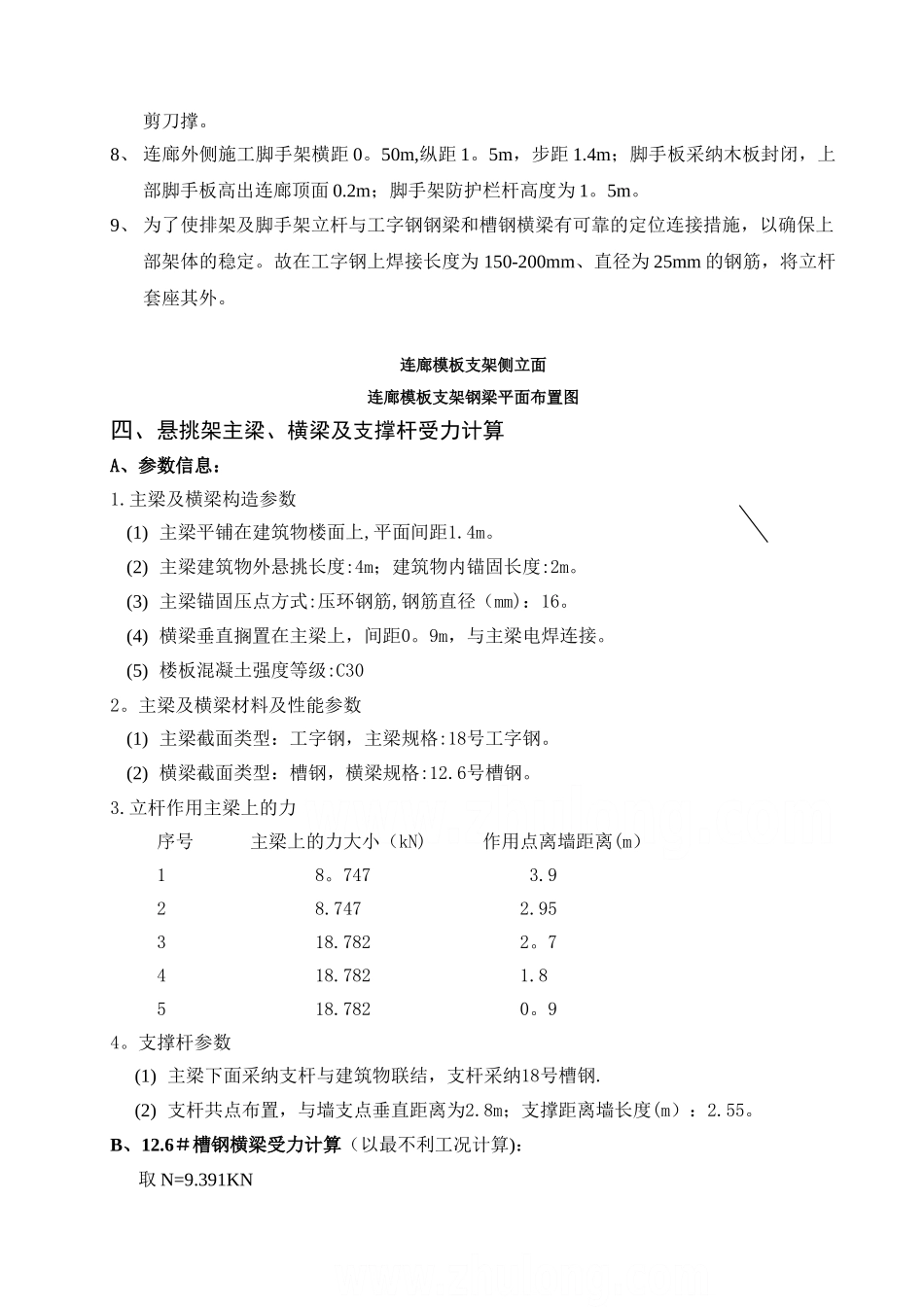

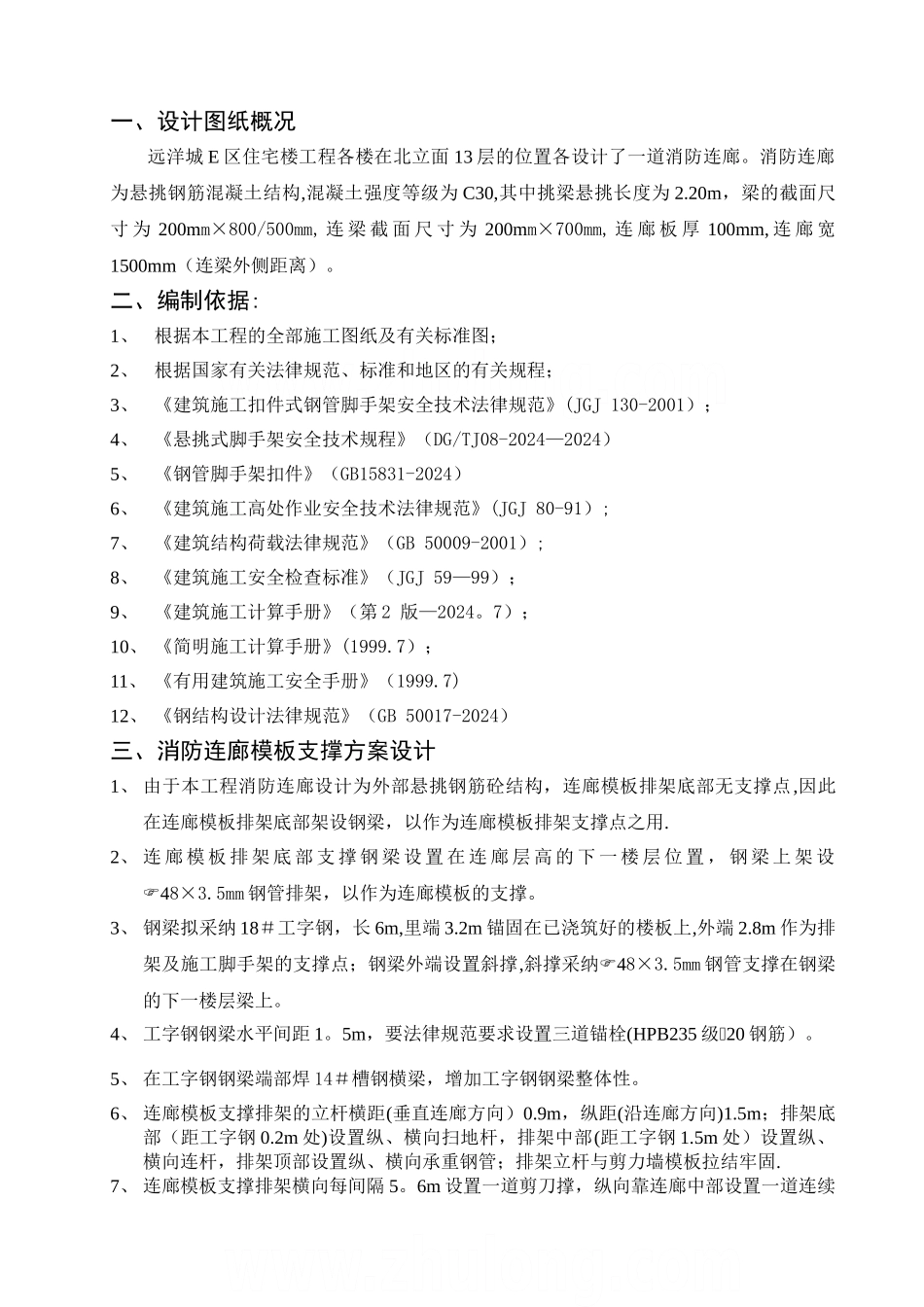

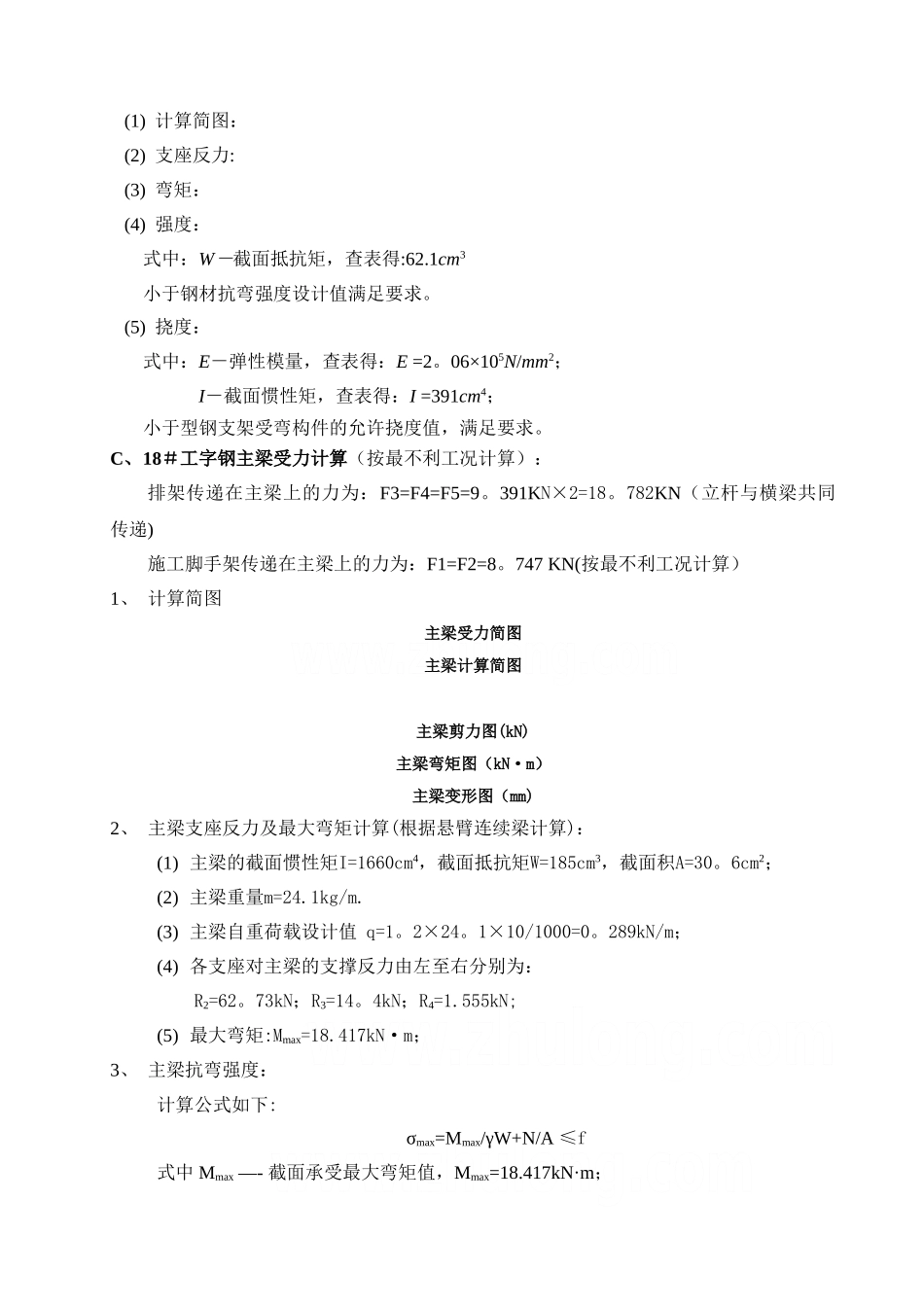

一、设计图纸概况远洋城 E 区住宅楼工程各楼在北立面 13 层的位置各设计了一道消防连廊。消防连廊为悬挑钢筋混凝土结构,混凝土强度等级为 C30,其中挑梁悬挑长度为 2.20m，梁的截面尺寸 为 200mm×800/500mm, 连 梁 截 面 尺 寸 为 200mm×700mm, 连 廊 板 厚 100mm, 连 廊 宽1500mm（连梁外侧距离）。二、编制依据:1、根据本工程的全部施工图纸及有关标准图；2、根据国家有关法律规范、标准和地区的有关规程；3、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ 130-2001）；4、《悬挑式脚手架安全技术规程》（DG/TJ08-2024—2024）5、《钢管脚手架扣件》（GB15831-2024）6、《建筑施工高处作业安全技术法律规范》(JGJ 80-91）;7、《建筑结构荷载法律规范》（GB 50009-2001）;8、《建筑施工安全检查标准》（JGJ 59—99）；9、《建筑施工计算手册》（第 2 版—2024。7）；10、 《简明施工计算手册》(1999.7）；11、 《有用建筑施工安全手册》（1999.7)12、 《钢结构设计法律规范》（GB 50017-2024）三、消防连廊模板支撑方案设计1、 由于本工程消防连廊设计为外部悬挑钢筋砼结构，连廊模板排架底部无支撑点,因此在连廊模板排架底部架设钢梁，以作为连廊模板排架支撑点之用.2、 连 廊 模 板 排 架 底 部 支 撑 钢 梁 设 置 在 连 廊 层 高 的 下 一 楼 层 位 置 ， 钢 梁 上 架 设48×3.5mm 钢管排架，以作为连廊模板的支撑。3、 钢梁拟采纳 18＃工字钢，长 6m,里端 3.2m 锚固在已浇筑好的楼板上,外端 2.8m 作为排架及施工脚手架的支撑点；钢梁外端设置斜撑,斜撑采纳48×3.5mm 钢管支撑在钢梁的下一楼层梁上。4、 工字钢钢梁水平间距 1。5m，要法律规范要求设置三道锚栓(HPB235 级20 钢筋）。5、 在工字钢钢梁端部焊 14＃槽钢横梁，增加工字钢钢梁整体性。6、 连廊模板支撑排架的立杆横距(垂直连廊方向）0.9m，纵距(沿连廊方向)1.5m；排架底部（距工字钢 0.2m 处)设置纵、横向扫地杆，排架中部(距工字钢 1.5m 处）设置纵、横向连杆，排架顶部设置纵、横向承重钢管；排架立杆与剪力墙模板拉结牢固.7、 连廊模板支撑排架横向每间隔 5。6m 设置一道剪刀撑，纵向靠连廊中部设置一道连续剪刀撑。8、 连廊外侧施工脚手架横距 0。50m,纵距 1。5m，步距 1.4m；脚手板采纳木板封闭，上部脚手板高出连廊顶面 0.2m；脚手架防护栏杆高度为 1。5m。9、...
