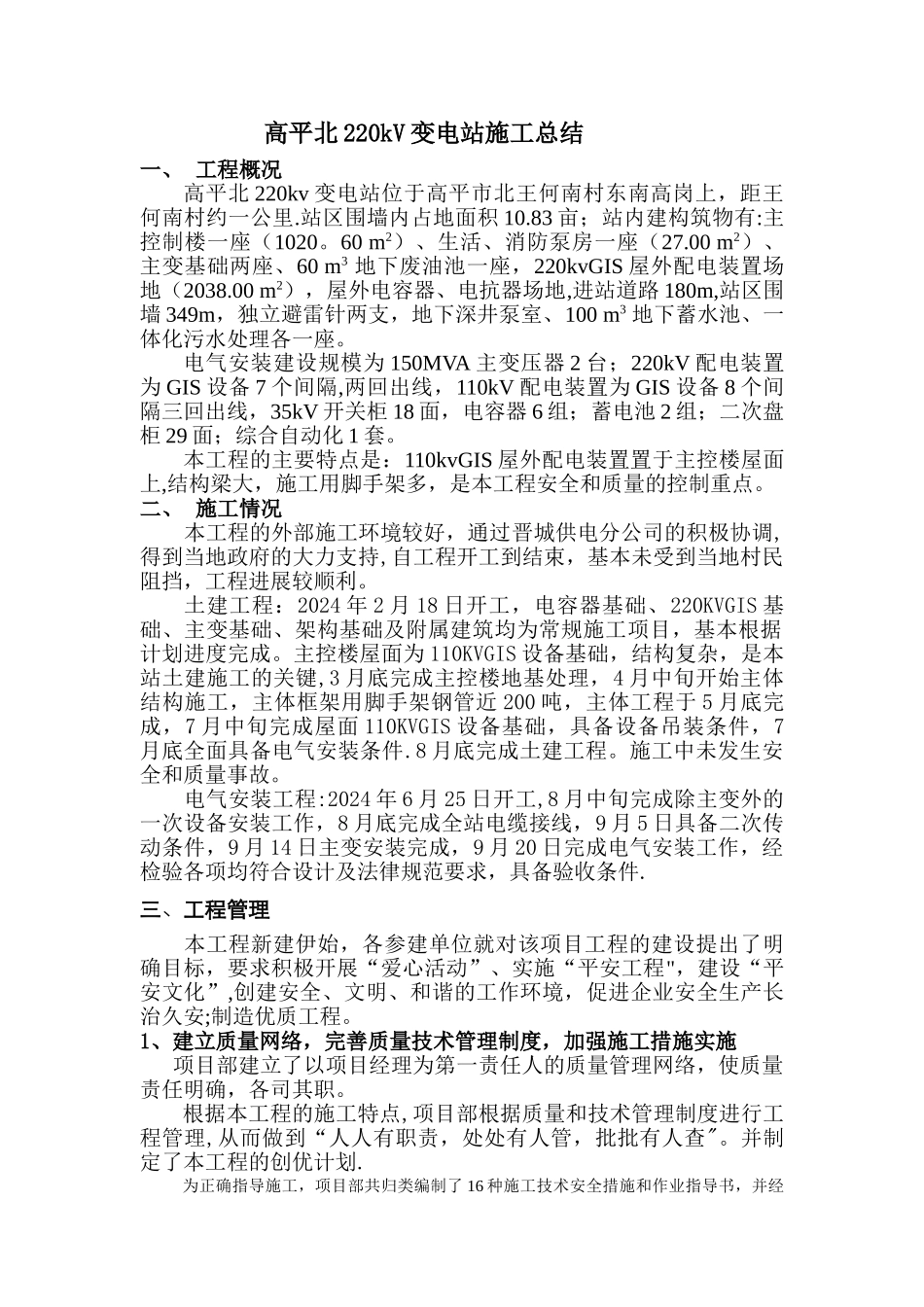

高平北 220kV 变电站施工总结一、 工程概况高平北 220kv 变电站位于高平市北王何南村东南高岗上,距王何南村约一公里.站区围墙内占地面积 10.83 亩;站内建构筑物有:主控制楼一座(1020。60 m2)、生活、消防泵房一座(27.00 m2)、主变基础两座、60 m3 地下废油池一座,220kvGIS 屋外配电装置场地(2038.00 m2),屋外电容器、电抗器场地,进站道路 180m,站区围墙 349m,独立避雷针两支,地下深井泵室、100 m3 地下蓄水池、一体化污水处理各一座。电气安装建设规模为 150MVA 主变压器 2 台;220kV 配电装置为 GIS 设备 7 个间隔,两回出线,110kV 配电装置为 GIS 设备 8 个间隔三回出线,35kV 开关柜 18 面,电容器 6 组;蓄电池 2 组;二次盘柜 29 面;综合自动化 1 套。本工程的主要特点是:110kvGIS 屋外配电装置置于主控楼屋面上,结构梁大,施工用脚手架多,是本工程安全和质量的控制重点。二、 施工情况本工程的外部施工环境较好,通过晋城供电分公司的积极协调,得到当地政府的大力支持,自工程开工到结束,基本未受到当地村民阻挡,工程进展较顺利。土建工程:2024 年 2 月 18 日开工,电容器基础、220KVGIS 基础、主变基础、架构基础及附属建筑均为常规施工项目,基本根据计划进度完成。主控楼屋面为 110KVGIS 设备基础,结构复杂,是本站土建施工的关键,3 月底完成主控楼地基处理,4 月中旬开始主体结构施工,主体框架用脚手架钢管近 200 吨,主体工程于 5 月底完成,7 月中旬完成屋面 110KVGIS 设备基础,具备设备吊装条件,7月底全面具备电气安装条件.8 月底完成土建工程。施工中未发生安全和质量事故。电气安装工程:2024 年 6 月 25 日开工,8 月中旬完成除主变外的一次设备安装工作,8 月底完成全站电缆接线,9 月 5 日具备二次传动条件,9 月 14 日主变安装完成,9 月 20 日完成电气安装工作,经检验各项均符合设计及法律规范要求,具备验收条件.三、工程管理本工程新建伊始,各参建单位就对该项目工程的建设提出了明确目标,要求积极开展“爱心活动”、实施“平安工程",建设“平安文化”,创建安全、文明、和谐的工作环境,促进企业安全生产长治久安;制造优质工程。1、建立质量网络,完善质量技术管理制度,加强施工措施实施 项目部建立了以项目经理为第一责任人的质量管理网络,使质量责任明确,各司其职。根据本工程的施工特点,项目部根据质量和技术...
