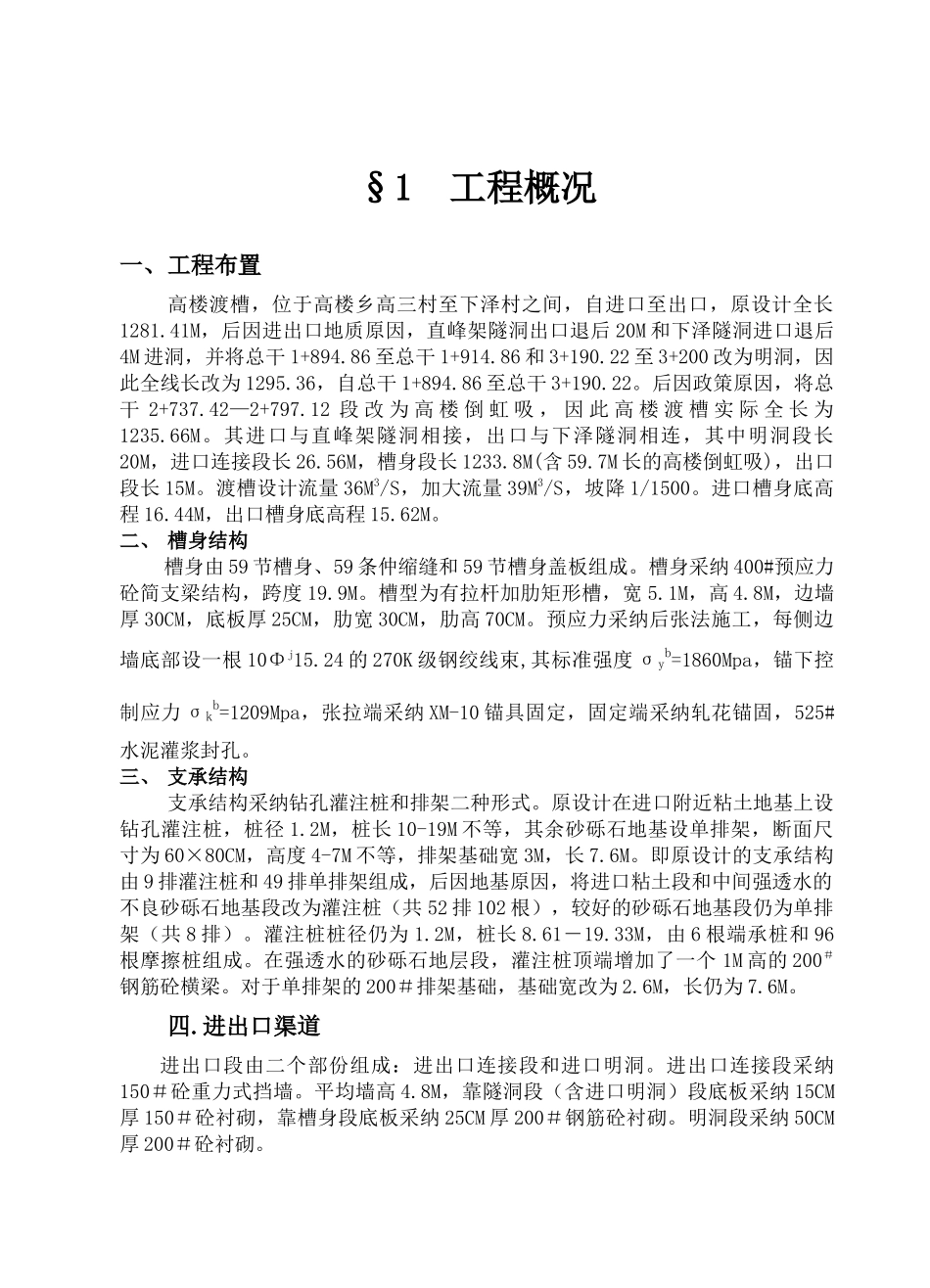

§1 工程概况一、工程布置高楼渡槽，位于高楼乡高三村至下泽村之间，自进口至出口，原设计全长1281.41M，后因进出口地质原因，直峰架隧洞出口退后 20M 和下泽隧洞进口退后4M 进洞，并将总干 1+894.86 至总干 1+914.86 和 3+190.22 至 3+200 改为明洞，因此全线长改为 1295.36，自总干 1+894.86 至总干 3+190.22。后因政策原因，将总干 2+737.42—2+797.12 段 改 为 高 楼 倒 虹 吸 ， 因 此 高 楼 渡 槽 实 际 全 长 为1235.66M。其进口与直峰架隧洞相接，出口与下泽隧洞相连，其中明洞段长20M，进口连接段长 26.56M，槽身段长 1233.8M(含 59.7M 长的高楼倒虹吸)，出口段长 15M。渡槽设计流量 36M3/S，加大流量 39M3/S，坡降 1/1500。进口槽身底高程 16.44M，出口槽身底高程 15.62M。二、 槽身结构槽身由 59 节槽身、59 条仲缩缝和 59 节槽身盖板组成。槽身采纳 400#预应力砼简支梁结构，跨度 19.9M。槽型为有拉杆加肋矩形槽，宽 5.1M，高 4.8M，边墙厚 30CM，底板厚 25CM，肋宽 30CM，肋高 70CM。预应力采纳后张法施工，每侧边墙底部设一根 10Φj15.24 的 270K 级钢绞线束,其标准强度 σyb=1860Mpa，锚下控制应力 σkb=1209Mpa，张拉端采纳 XM-10 锚具固定，固定端采纳轧花锚固，525#水泥灌浆封孔。三、 支承结构支承结构采纳钻孔灌注桩和排架二种形式。原设计在进口附近粘土地基上设钻孔灌注桩，桩径 1.2M，桩长 10-19M 不等，其余砂砾石地基设单排架，断面尺寸为 60×80CM，高度 4-7M 不等，排架基础宽 3M，长 7.6M。即原设计的支承结构由 9 排灌注桩和 49 排单排架组成，后因地基原因，将进口粘土段和中间强透水的不良砂砾石地基段改为灌注桩（共 52 排 102 根），较好的砂砾石地基段仍为单排架（共 8 排）。灌注桩桩径仍为 1.2M，桩长 8.61－19.33M，由 6 根端承桩和 96根摩擦桩组成。在强透水的砂砾石地层段，灌注桩顶端增加了一个 1M 高的 200＃钢筋砼横梁。对于单排架的 200＃排架基础，基础宽改为 2.6M，长仍为 7.6M。四.进出口渠道进出口段由二个部份组成：进出口连接段和进口明洞。进出口连接段采纳150＃砼重力式挡墙。平均墙高 4.8M，靠隧洞段（含进口明洞）段底板采纳 15CM厚 150＃砼衬砌，靠槽身段底板采纳 25CM 厚 200＃钢筋砼衬砌。明洞段采纳 50CM厚 200＃砼衬砌。五、溢流侧堰堰渠工程位于高楼渡槽右侧，由溢流侧...
