高速隧道施工初支、二衬检测方案

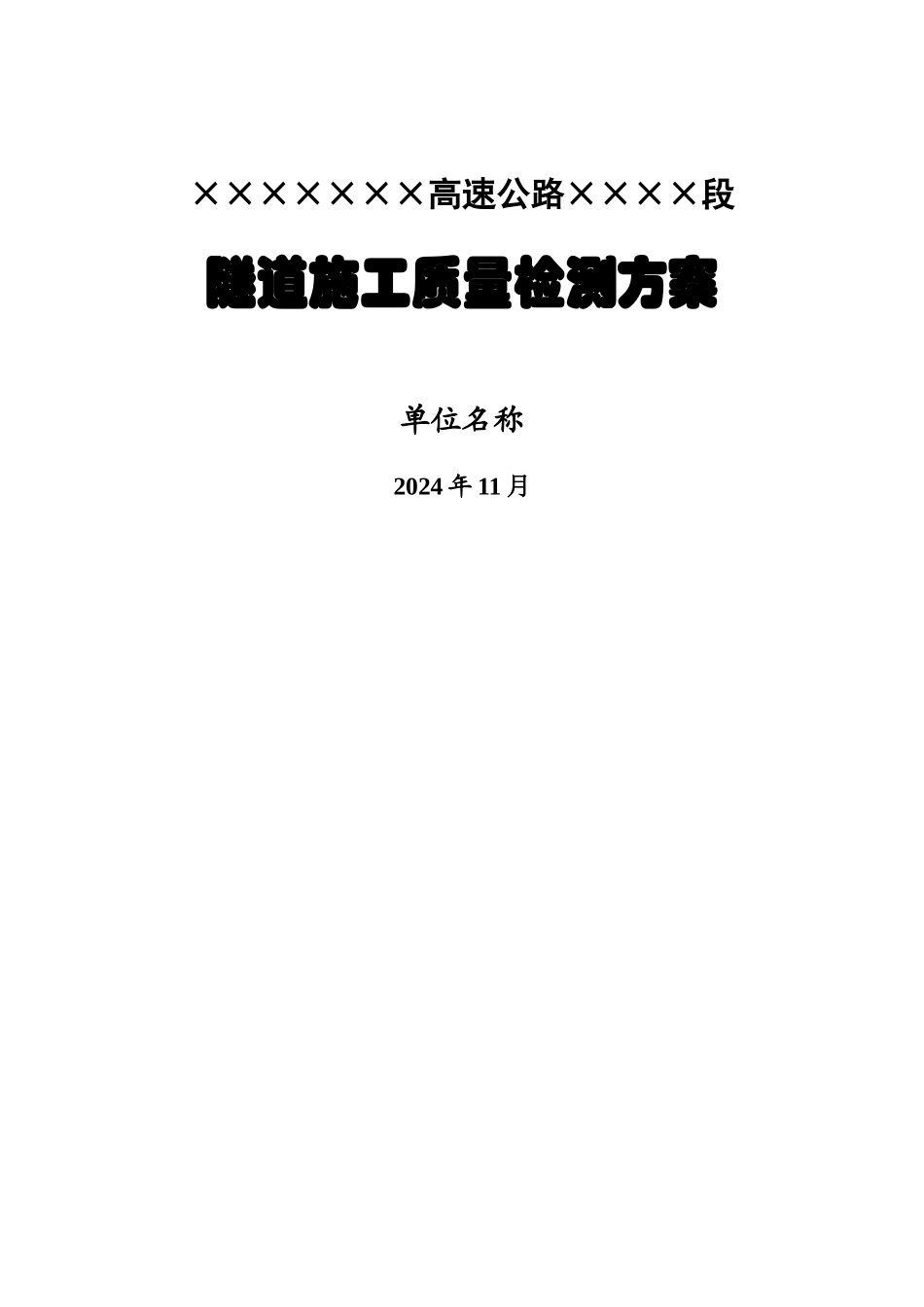

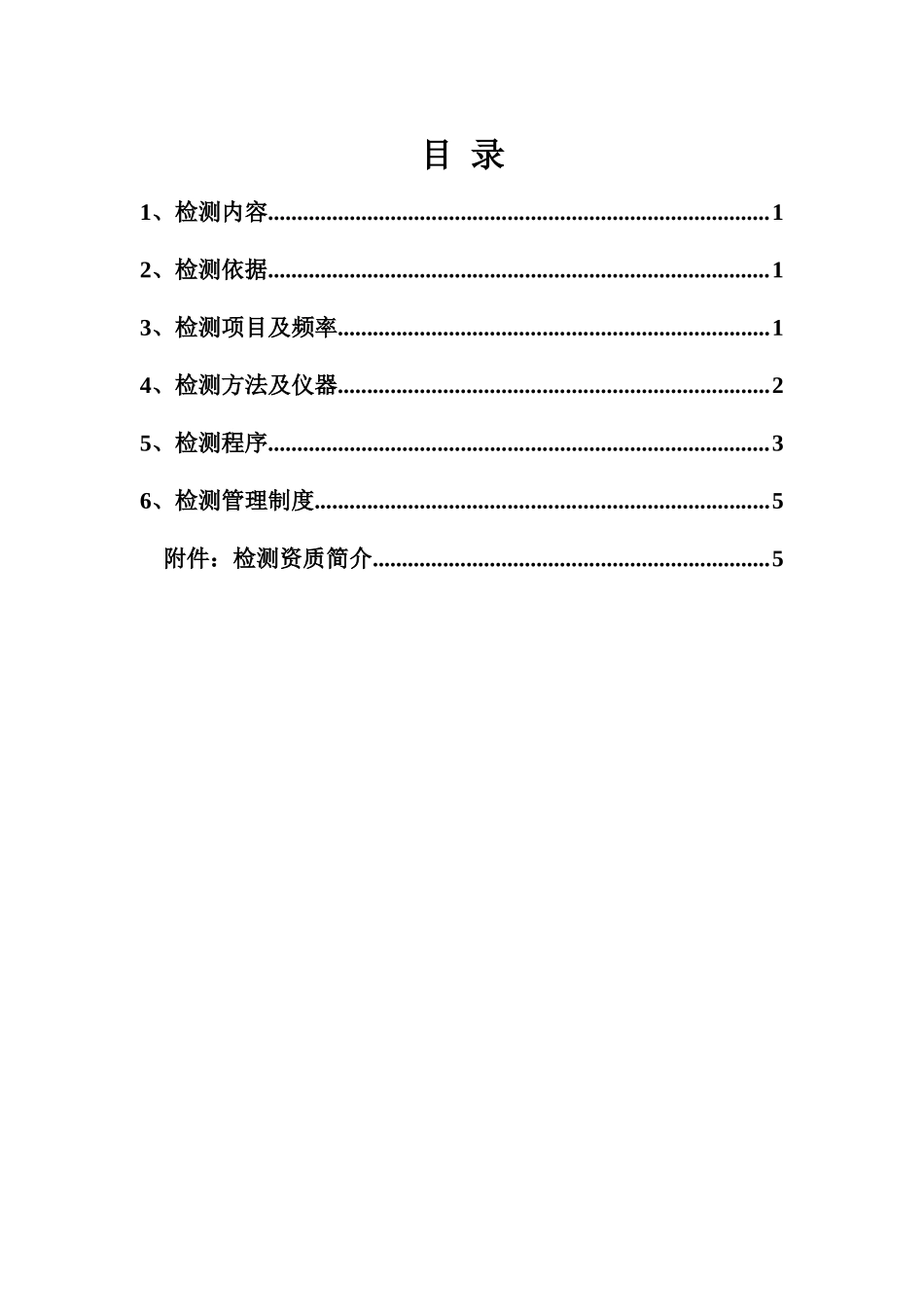

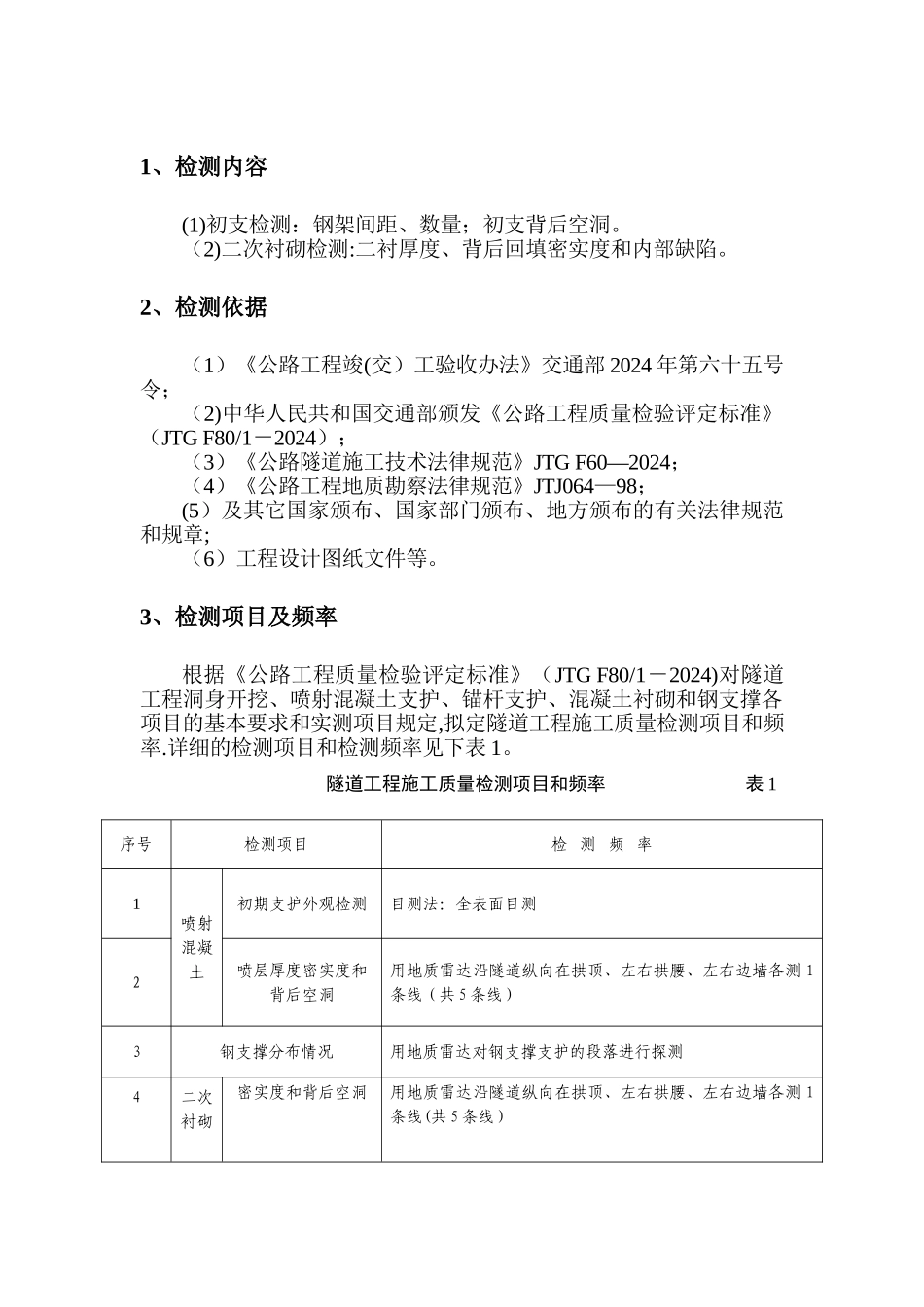

×××××××高速公路××××段隧道施工质量检测方案单位名称2024 年 11 月目 录1、检测内容......................................................................................12、检测依据......................................................................................13、检测项目及频率..........................................................................14、检测方法及仪器..........................................................................25、检测程序......................................................................................36、检测管理制度..............................................................................5附件：检测资质简介....................................................................51、检测内容(1)初支检测：钢架间距、数量；初支背后空洞。（2)二次衬砌检测:二衬厚度、背后回填密实度和内部缺陷。2、检测依据（1）《公路工程竣(交）工验收办法》交通部 2024 年第六十五号令；（2)中华人民共和国交通部颁发《公路工程质量检验评定标准》（JTG F80/1－2024）；（3）《公路隧道施工技术法律规范》JTG F60—2024；（4）《公路工程地质勘察法律规范》JTJ064—98；(5）及其它国家颁布、国家部门颁布、地方颁布的有关法律规范和规章;（6）工程设计图纸文件等。3、检测项目及频率根据《公路工程质量检验评定标准》（JTG F80/1－2024)对隧道工程洞身开挖、喷射混凝土支护、锚杆支护、混凝土衬砌和钢支撑各项目的基本要求和实测项目规定,拟定隧道工程施工质量检测项目和频率.详细的检测项目和检测频率见下表 1。隧道工程施工质量检测项目和频率 表 1序号检测项目检 测 频 率1喷射混凝土初期支护外观检测目测法：全表面目测2喷层厚度密实度和背后空洞用地质雷达沿隧道纵向在拱顶、左右拱腰、左右边墙各测 1条线（共 5 条线）3钢支撑分布情况用地质雷达对钢支撑支护的段落进行探测4二次衬砌密实度和背后空洞用地质雷达沿隧道纵向在拱顶、左右拱腰、左右边墙各测 1条线(共 5 条线）衬砌厚度用地质雷达沿隧道纵向,每 40m 检查 1 个断面3 检测方法及仪器(1)喷射混凝土、二次衬砌密实度和背后空洞探测采纳地质雷达对喷射混凝土内部缺陷和背后空洞进行探测。地质雷达是通过天线将雷达波（脉冲电磁波）发射入被测物体,由接收天...
