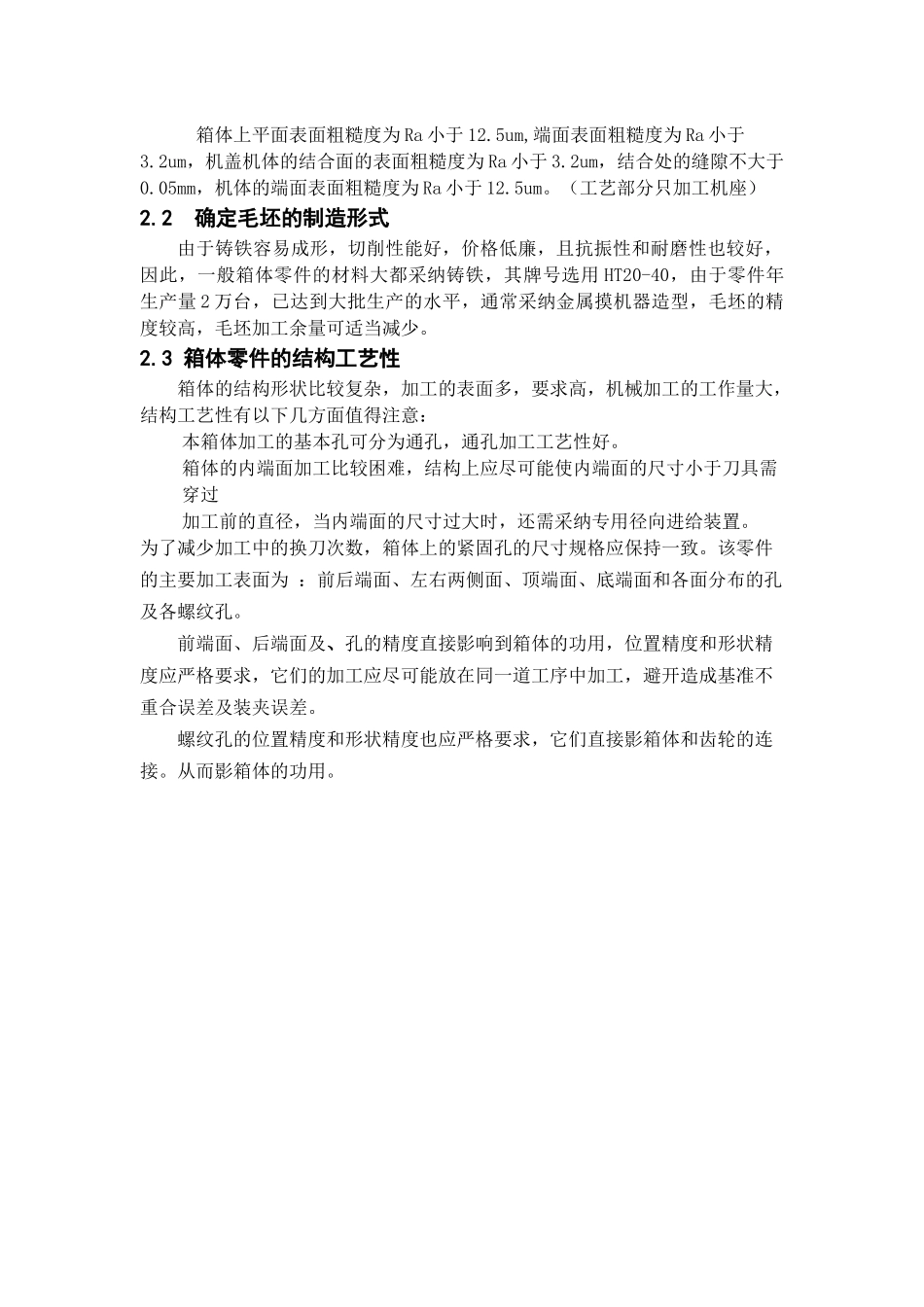

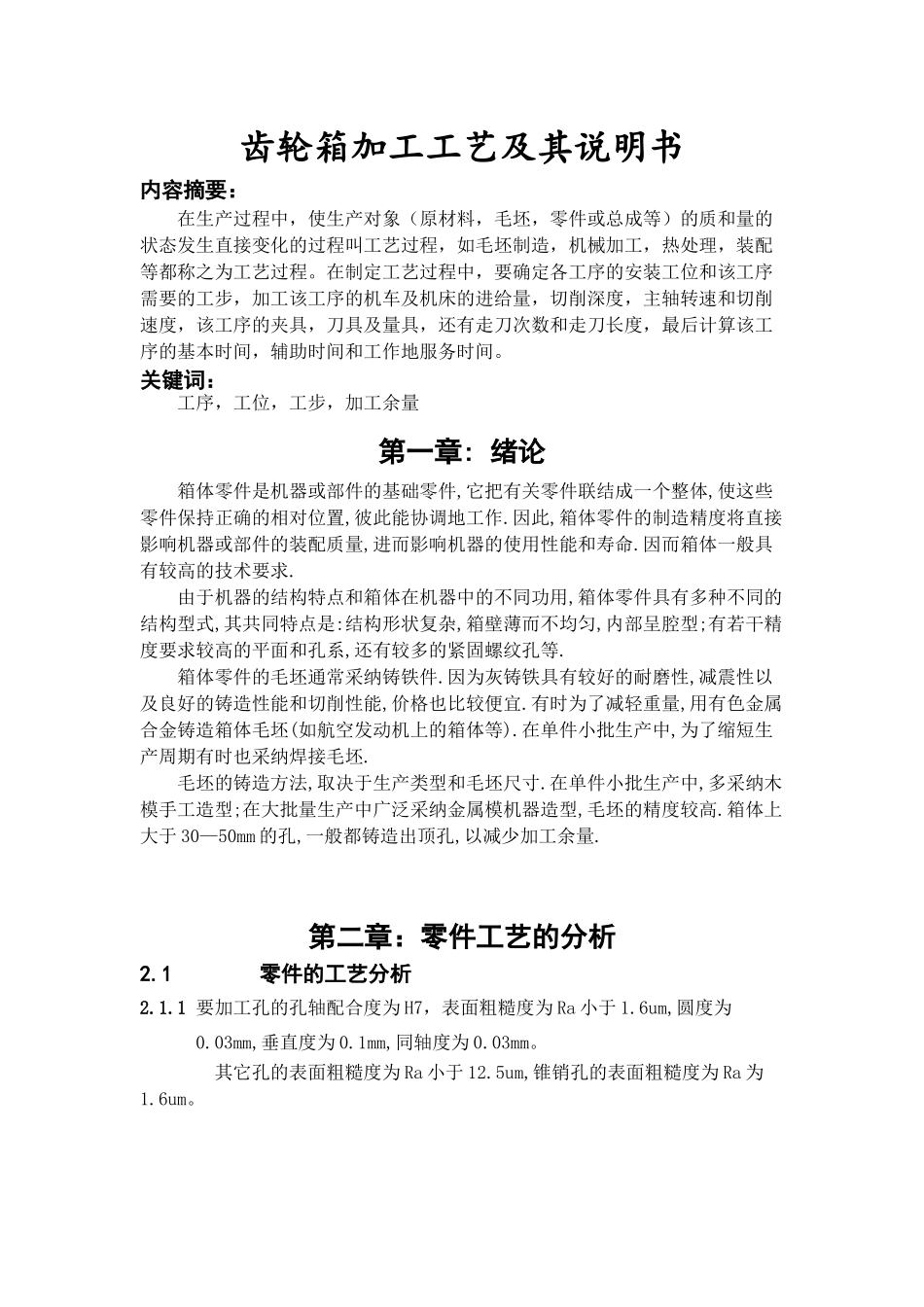

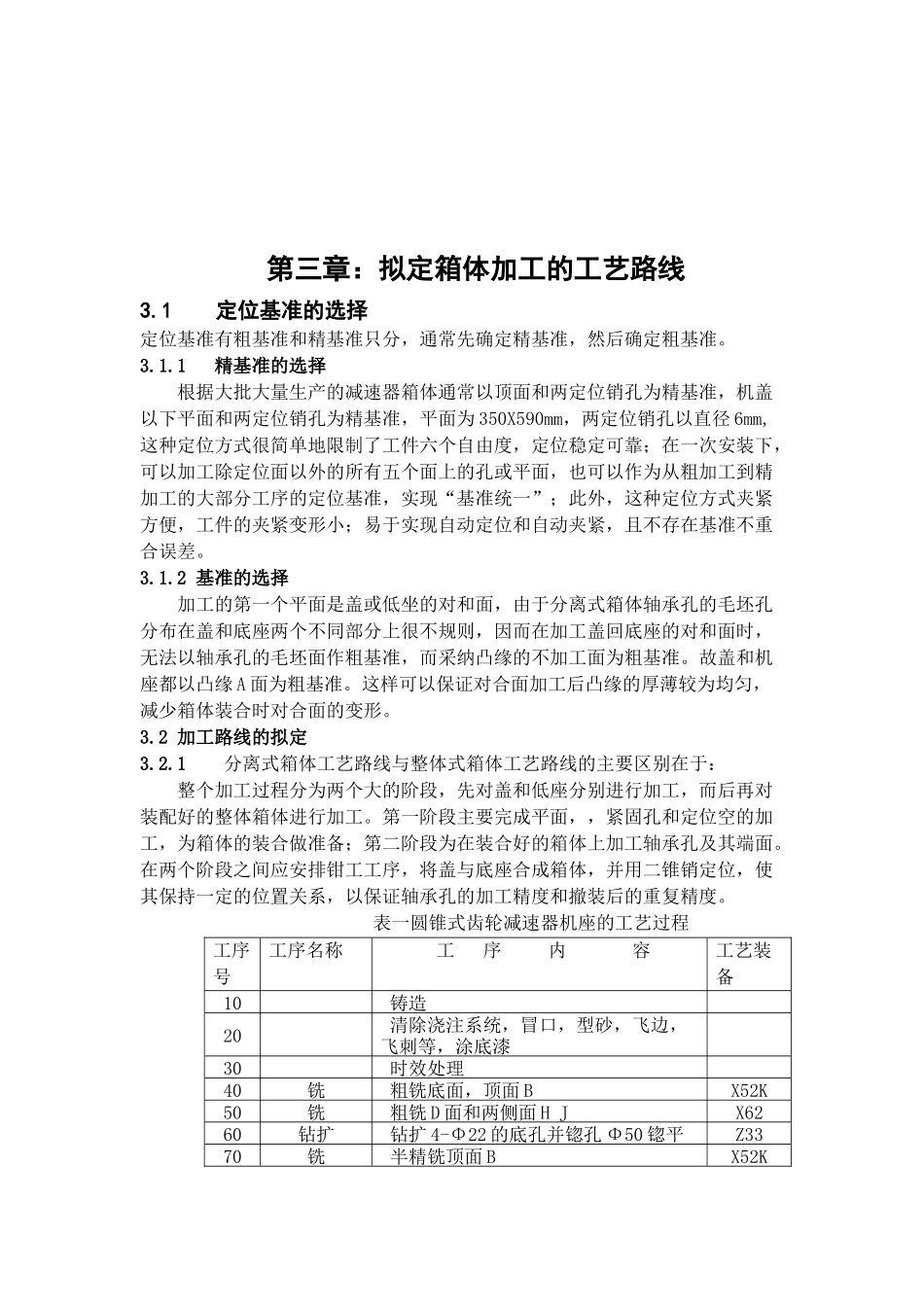

齿轮箱加工工艺及其说明书内容摘要：在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。关键词：工序，工位，工步，加工余量第一章: 绪论箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.箱体零件的毛坯通常采纳铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采纳焊接毛坯.毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采纳木模手工造型;在大批量生产中广泛采纳金属模机器造型,毛坯的精度较高.箱体上大于 30—50mm 的孔,一般都铸造出顶孔,以减少加工余量.第二章：零件工艺的分析2.1 零件的工艺分析2.1.1 要加工孔的孔轴配合度为 H7，表面粗糙度为 Ra 小于 1.6um,圆度为0.03mm,垂直度为 0.1mm,同轴度为 0.03mm。 其它孔的表面粗糙度为 Ra 小于 12.5um,锥销孔的表面粗糙度为 Ra 为1.6um。箱体上平面表面粗糙度为 Ra 小于 12.5um,端面表面粗糙度为 Ra 小于3.2um，机盖机体的结合面的表面粗糙度为 Ra 小于 3.2um，结合处的缝隙不大于0.05mm，机体的端面表面粗糙度为 Ra 小于 12.5um。（工艺部分只加工机座）2.2 确定毛坯的制造形式由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采纳铸铁，其牌号选用 HT20-40，由于零件年生产量 2 万台，已达到大批生产的水平，通常采纳金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。2.3 箱体零件的结构工艺性箱...
