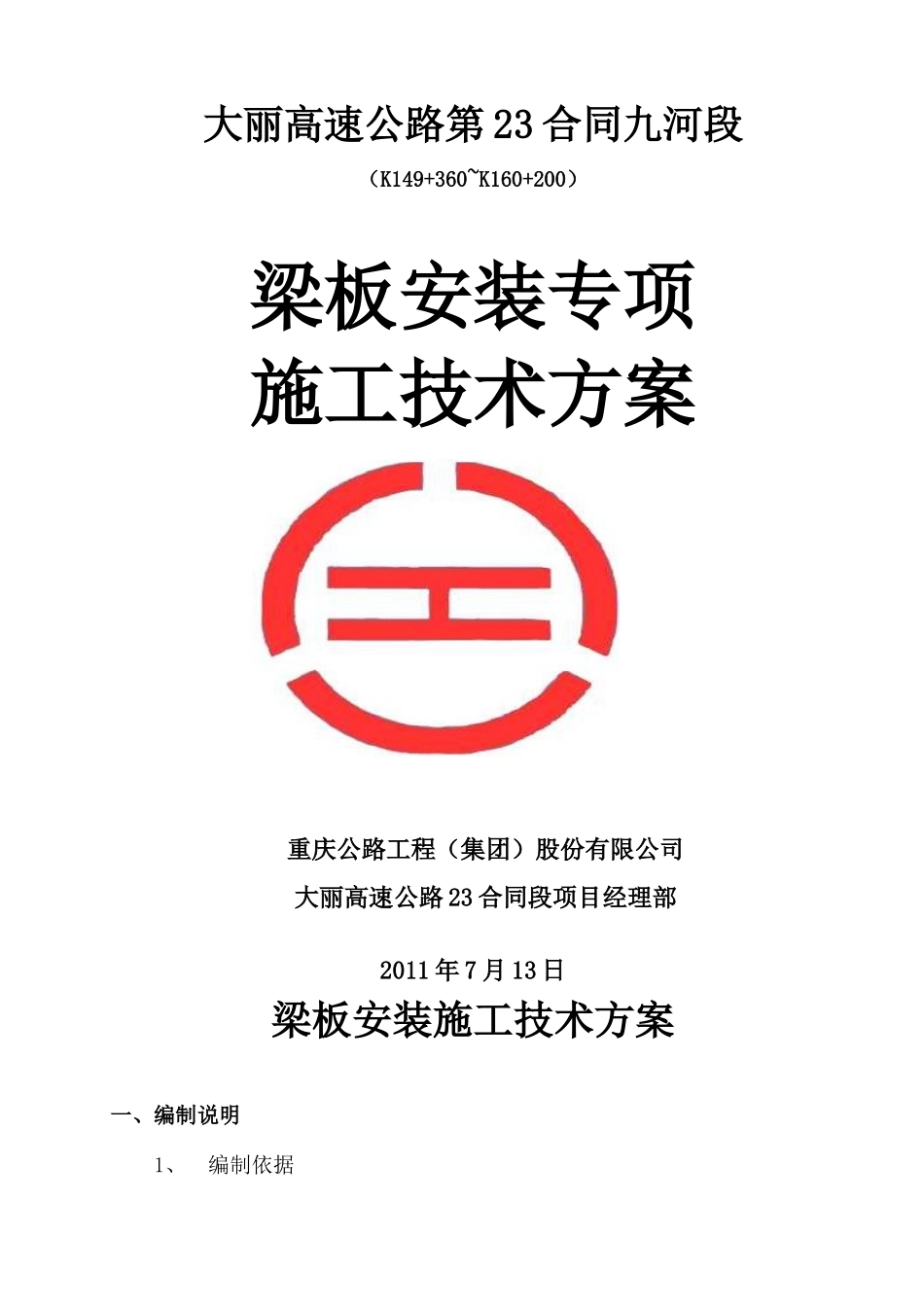

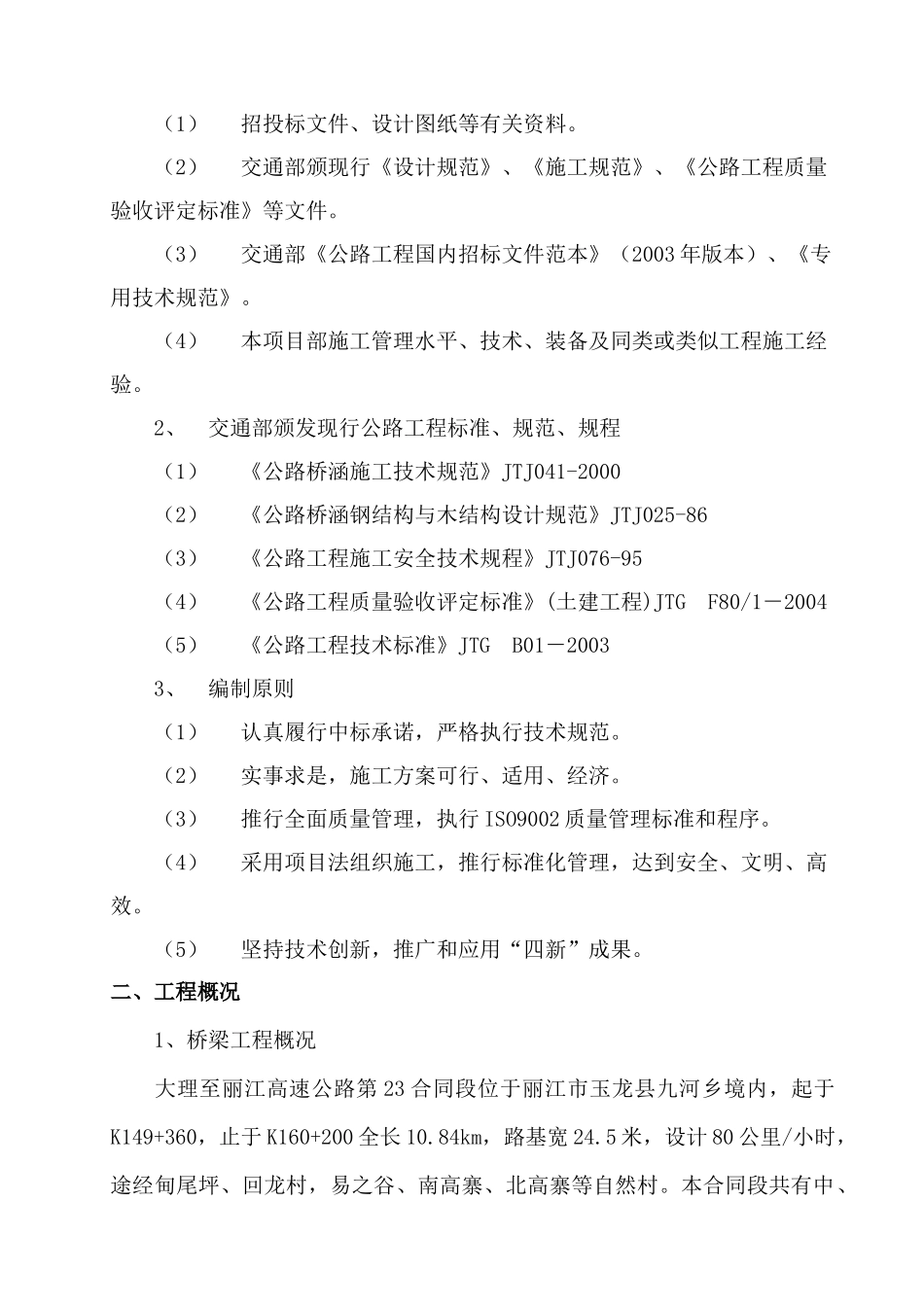

大丽高速公路第 23 合同九河段（K149+360~K160+200）梁板安装专项施工技术方案 重庆公路工程（集团）股份有限公司 大丽高速公路 23 合同段项目经理部2011 年 7 月 13 日梁板安装施工技术方案一、编制说明1、编制依据（1）招投标文件、设计图纸等有关资料。（2）交通部颁现行《设计规范》、《施工规范》、《公路工程质量验收评定标准》等文件。（3）交通部《公路工程国内招标文件范本》（2003 年版本）、《专用技术规范》。（4）本项目部施工管理水平、技术、装备及同类或类似工程施工经验。2、交通部颁发现行公路工程标准、规范、规程（1）《公路桥涵施工技术规范》JTJ041-2000（2）《公路桥涵钢结构与木结构设计规范》JTJ025-86（3）《公路工程施工安全技术规程》JTJ076-95（4）《公路工程质量验收评定标准》(土建工程)JTG F80/1－2004（5）《公路工程技术标准》JTG B01－20033、编制原则（1）认真履行中标承诺，严格执行技术规范。（2）实事求是，施工方案可行、适用、经济。（3）推行全面质量管理，执行 ISO9002 质量管理标准和程序。（4）采用项目法组织施工，推行标准化管理，达到安全、文明、高效。（5）坚持技术创新，推广和应用“四新”成果。二、工程概况1、桥梁工程概况大理至丽江高速公路第 23 合同段位于丽江市玉龙县九河乡境内，起于K149+360，止于 K160+200 全长 10.84km，路基宽 24.5 米，设计 80 公里/小时，途经甸尾坪、回龙村，易之谷、南高寨、北高寨等自然村。本合同段共有中、小桥 83.32 米/2 座，跨线桥 4 座，大桥 8 座，总长 2766 米，其中桥梁工程约占工程总量 1/2，为本项目重点控制性工程。本合同段共计 T 梁 505 片，其中：K151+220 桥、K154+155 桥、K157+400 桥、K158+750 桥、K159+010 桥、K159+585 桥、K159+996 桥为 25 米 T 型梁桥，合计 25 米 T 梁 435 片，中梁261 片，边梁 174 片；K158+125 桥为 30 米 T 型梁桥，合计 30 米 T 梁 70 片，中梁 42 片，边梁 28 片。2、本合同段施工条件（1）地形、地貌 桥址工程区为青藏——印尼巨型歹子型构造体系和经向构造体系及华夏系构造的复合部位，构造复杂，断裂较发育，桥位区处于北东向雄古~北高寨断裂西侧，为单斜构造。该桥位于三义河村南东、九河山间盆地中东部上地斜坡下部，为跨山间沟谷凹地桥梁，地形两岸较陡，沟谷切割较深，属断陷山间盆地堆积地形地貌区。桥位处地质作用以...
