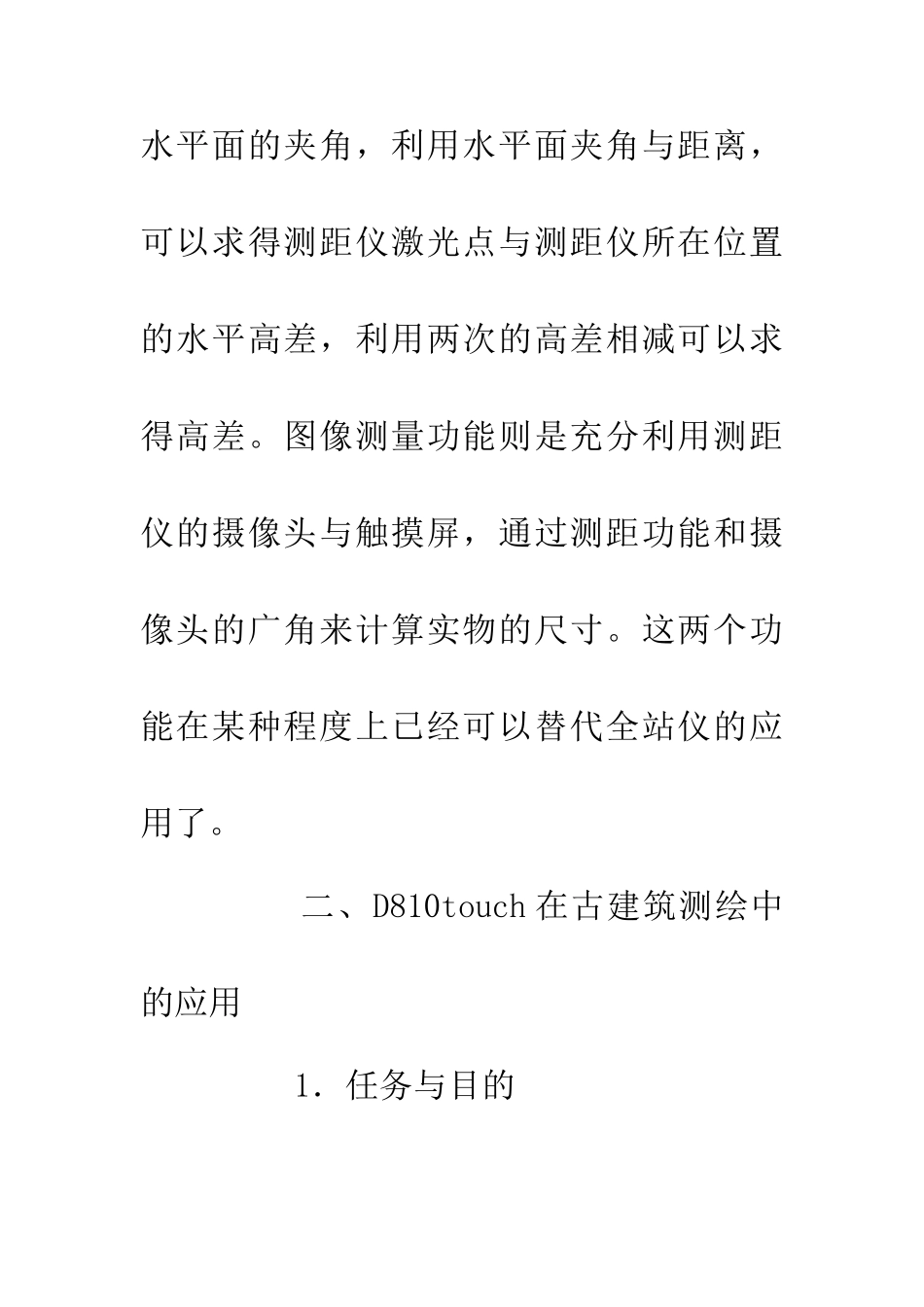

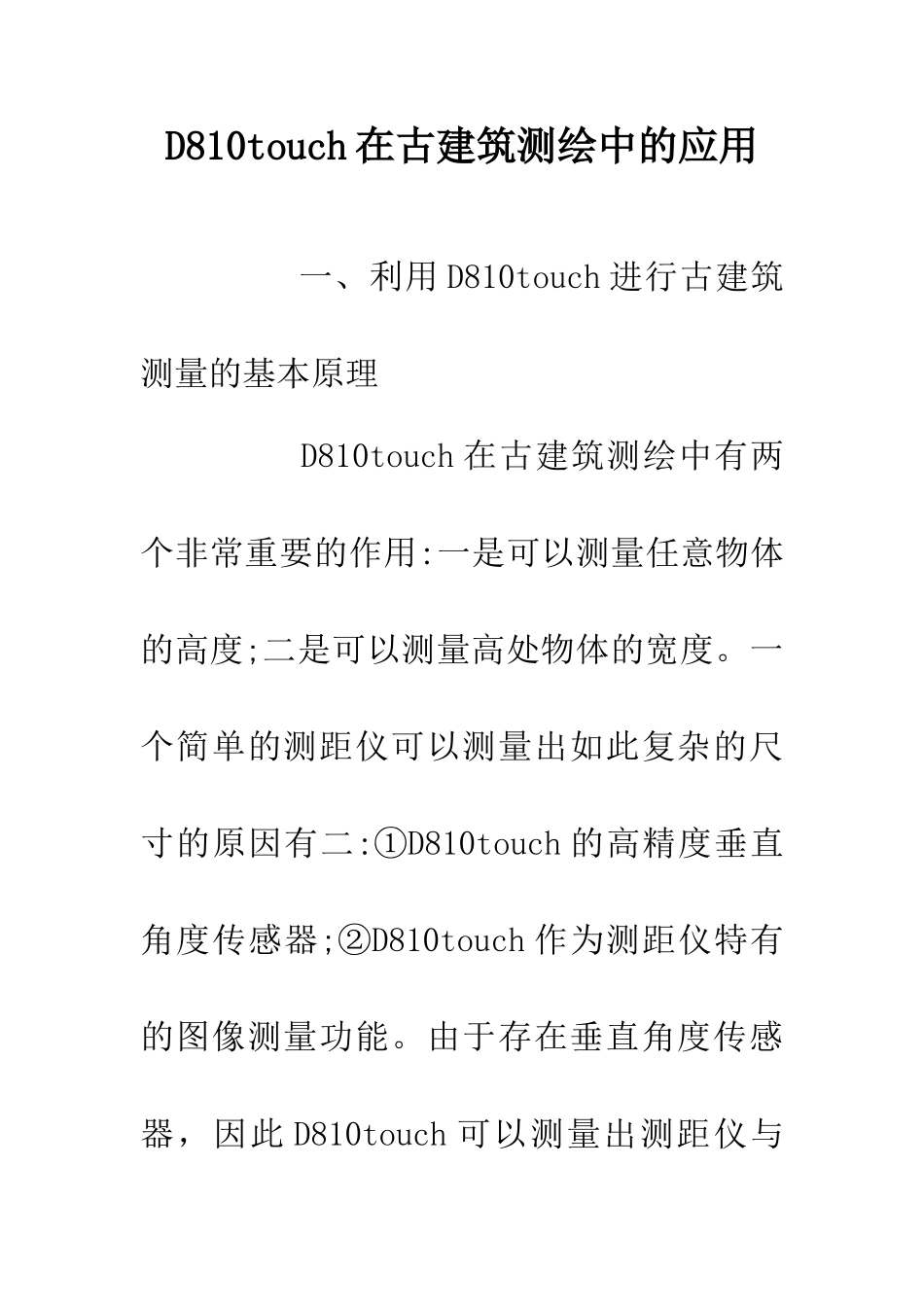

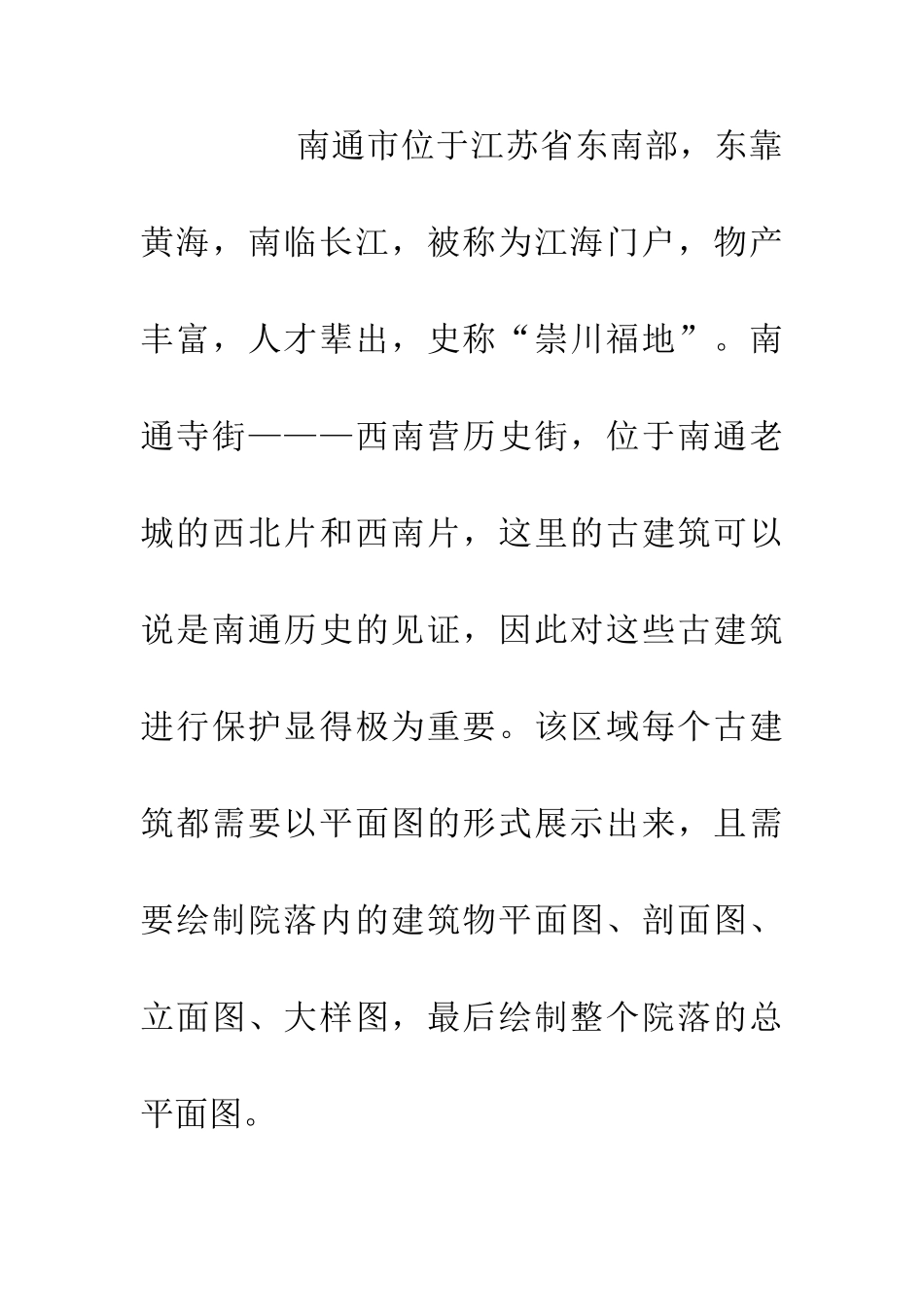

D810touch 在古建筑测绘中的应用 一、利用 D810touch 进行古建筑测量的基本原理 D810touch 在古建筑测绘中有两个非常重要的作用:一是可以测量任意物体的高度;二是可以测量高处物体的宽度。一个简单的测距仪可以测量出如此复杂的尺寸的原因有二:①D810touch 的高精度垂直角度传感器;②D810touch 作为测距仪特有的图像测量功能。由于存在垂直角度传感器,因此 D810touch 可以测量出测距仪与水平面的夹角,利用水平面夹角与距离,可以求得测距仪激光点与测距仪所在位置的水平高差,利用两次的高差相减可以求得高差。图像测量功能则是充分利用测距仪的摄像头与触摸屏,通过测距功能和摄像头的广角来计算实物的尺寸。这两个功能在某种程度上已经可以替代全站仪的应用了。 二、D810touch 在古建筑测绘中的应用 1.任务与目的 南通市位于江苏省东南部,东靠黄海,南临长江,被称为江海门户,物产丰富,人才辈出,史称“崇川福地”。南通寺街———西南营历史街,位于南通老城的西北片和西南片,这里的古建筑可以说是南通历史的见证,因此对这些古建筑进行保护显得极为重要。该区域每个古建筑都需要以平面图的形式展示出来,且需要绘制院落内的建筑物平面图、剖面图、立面图、大样图,最后绘制整个院落的总平面图。 2.作业流程 目前完整外业测量过程主要包括:利用测距仪进行草图绘制、尺寸标注,使用全站仪进行高程的确定及定位屋顶屋檐。 三、外业数据采集与精度对比 测量人员利用 D810touch,可以轻松地测量出古建筑的枋、斗拱、高窗、方柱梁的宽度、高度,以及高处柱子的直径 , 如 瓜 柱 、 檩 、 椽 子 等 。 另 外 ,D810touch 还可以测量古建筑所需要的水平距离。 四、内业数据处理 目前古建筑测绘中的数据处理耗时较长,需要将测量得到的数据通过 cAD绘制出来,但无法在短时间内完成。通常一天的外业数据需要花费几天的内业处理时间。而徕卡 D810touch 拥有蓝牙 4.0,它可以通过蓝牙将数据传输到手机或电脑中,现场就可以实现外业、内业同时工作既缩短了时间,又提高了正确率。 五、结束语 徕卡 D810touch 的出现使古建筑测绘的作业方式产生了质的变化,以往需要用脚手架才能进行测量的部位,如今只需要站在地面就可以很快地测得。在测量过程中不仅大大减少了繁琐的脚手架布置爬梯子等危险的工作流程,而且大大提高了测量精度和测量效率。另外,通过徕卡D810touch 的蓝牙功能,可以同时快速地进行...
