11.1认识电路（第一课时）

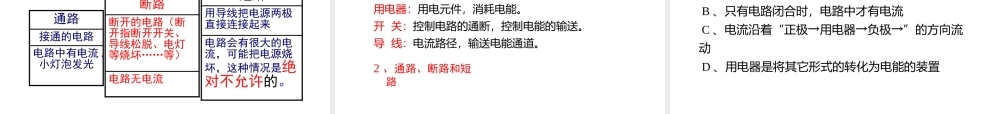

第十一章 简单电路一、认识电路第一课时（ 1 ）知道电路的组成。（ 2 ）从能量转化的角度认识电源和用电器的作用，知道电源有正负极。（ 3 ）知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。学习目标学习目标观察与思考简单电路一、电路的组成新知探究想一想 你认为电路应由哪些部分组成？它们在电路中各起什么作用？一、电路的组成新知探究﹢﹣电源： 供电装置，提供电能，把其他形式能转化为电能。一、电路的组成新知探究常用电源一、电路的组成新知探究用电器： 用电元件，消耗电能，把电能转化为其他形式能。一、电路的组成新知探究开关： 控制电路通和断，控制电能的输送。 一、电路的组成新知探究一、电路的组成新知探究导线： 电流路径，输送电能的通道。 一、电路的组成新知探究问题与思考图 11-1图 11-5 甲 如图 11-1 所示，连接好电路后，闭合开关，灯泡发光。在图 11-5 甲所示的电路中，闭合开关，灯泡却不发光，这是为什么呢？二、通路、断路和短路新知探究电路的三种状态新知探究二、通路、断路和短路1 、通路：处处连通的电路。特点：电路中有电流，用电器工作。新知探究二、通路、断路和短路2 、断路：某处断开的电路。 特点：电路中无电流，用电器不工作。 新知探究二、通路、断路和短路3 、短路的特点： 电路中电流很大，没有用电器。短路的危害：烧坏电路（导线和电源），引发火灾。新知探究二、通路、断路和短路通路接通的电路电路中有电流 ,小灯泡发光断路断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）电路无电流短路用导线把电源两极直接连接起来电路会有很大的电流，可能把电源烧坏，这种情况是绝对不允许的。×新知探究二、通路、断路和短路本课小结通过本节课，你学到了什么？1 、电路的组成本课小结电 源：供电元件，提供电能。用电器：用电元件，消耗电能。开 关：控制电路的通断，控制电能的输送。导 线：电流路径，输送电能通道。2 、通路、断路和短路1 、下列关于电路的说法错误的是（ ） A 、电源是提供电能的装置 B 、只有电路闭合时，电路中才有电流 C 、电流沿着“正极→用电器→负极→”的方向流动 D 、用电器是将其它形式的转化为电能的装置D随堂练习随堂练习2 、在图所示的电路中，当开关闭合时，小灯泡能够发光的是 ( )ABCDA随堂练习甲乙3 、在右图中，甲电路叫 _______, 乙电 路叫_______ （填“通路”、“断路”或“短路”）。断路 短路 随堂练习
