工艺管道试压方案 (1)

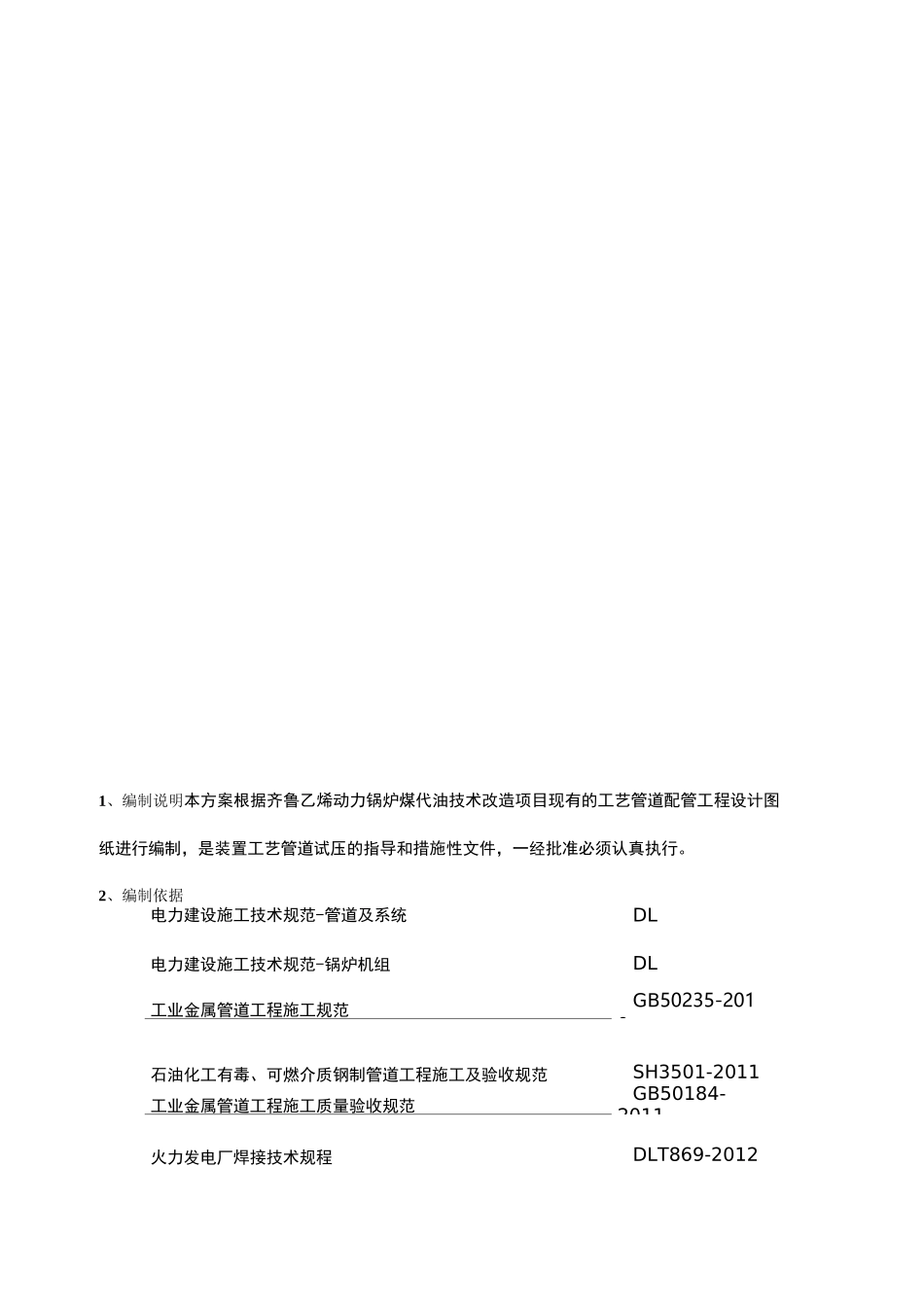

1、编制说明本方案根据齐鲁乙烯动力锅炉煤代油技术改造项目现有的工艺管道配管工程设计图纸进行编制，是装置工艺管道试压的指导和措施性文件，一经批准必须认真执行。2、编制依据电力建设施工技术规范-管道及系统DL电力建设施工技术规范-锅炉机组DL工业金属管道工程施工规范GB50235-2010石油化工有毒、可燃介质钢制管道工程施工及验收规范SH3501-2011工业金属管道工程施工质量验收规范GB50184-2011火力发电厂焊接技术规程DLT869-2012工程监督计划》《齐鲁分公司重点工程项目质量管理手册》工艺管道设计总说明3、主要工程量本工程试压主要分布在煤粉锅炉、汽轮机发电组（1000）单元、化学水处理（8100）单元、除灰系统（3100）单元；1000 单元试压包共计 84 个,8100 单元试压包共计 27 个,3100单元试压只做气密共计 1100 米,合计 111 个试压包，其中 1000 单元和 8100 单元部分管线需联合试压；试压包所在管线明细见附件 2。4、工程特点工艺管线试验压力大：如锅炉给水（BFW）试验压力，连续排污（CBD）试验压力，疏水（DC）试验压力，中压蒸汽（MS）、定期排污（PBD）试验压力。试压包多:工艺管线共计 73000 寸，试压包共 110 计个。5、试压原则同试验介质、同试验压力的不同材质管线可以作为一个系统联合试压。不同压力的系统同时试压时，连接跨线要加切断阀，同时上水，从低到高同时试压，缩短试压总时间本次管道试压水压试验水源为洁净水；对奥氏体不锈钢水压试验时，氯离子含量不超过 L。不参与水压试验安全阀、爆破片、仪表设备，在试压以前加设试压盲板或拆除。止回阀参与试压系统时需要反向安装，试压合格后，恢复安装。不能进行强度及严密性试验的焊口，可进行 100%无损检测。直接排大气的管道不进行强度及严密性试验，按单元区域划分为目视包，按图纸要求检查其安装情况。试压加设盲板时，需将盲板打磨，加设时盲板两端需加临时垫片，以防止损伤法兰面。若设计压力设计未提出时，按照电力规范 DL/T本工程因管道等级按照三个规范划分为 GC 类、GD 类、SH 类，在试压时分别按照 GB50235-2010、DL/T、SH3501-2011 执行，若有冲突时，按国标 GB50235-2010 执行。部分管线与炉本体相连的管线、高压加热器与炉本体一同试压。6、管道试压前的确认根据《工程监督计划》、《齐鲁分公司重点工程项目质量管理手册》的规定，试压前需提前通知质量监督站、建设单位、监理单位，并由上述单位对下列资料进行审查确认。管道...
