MOSFET单相桥式无源逆变电路设计

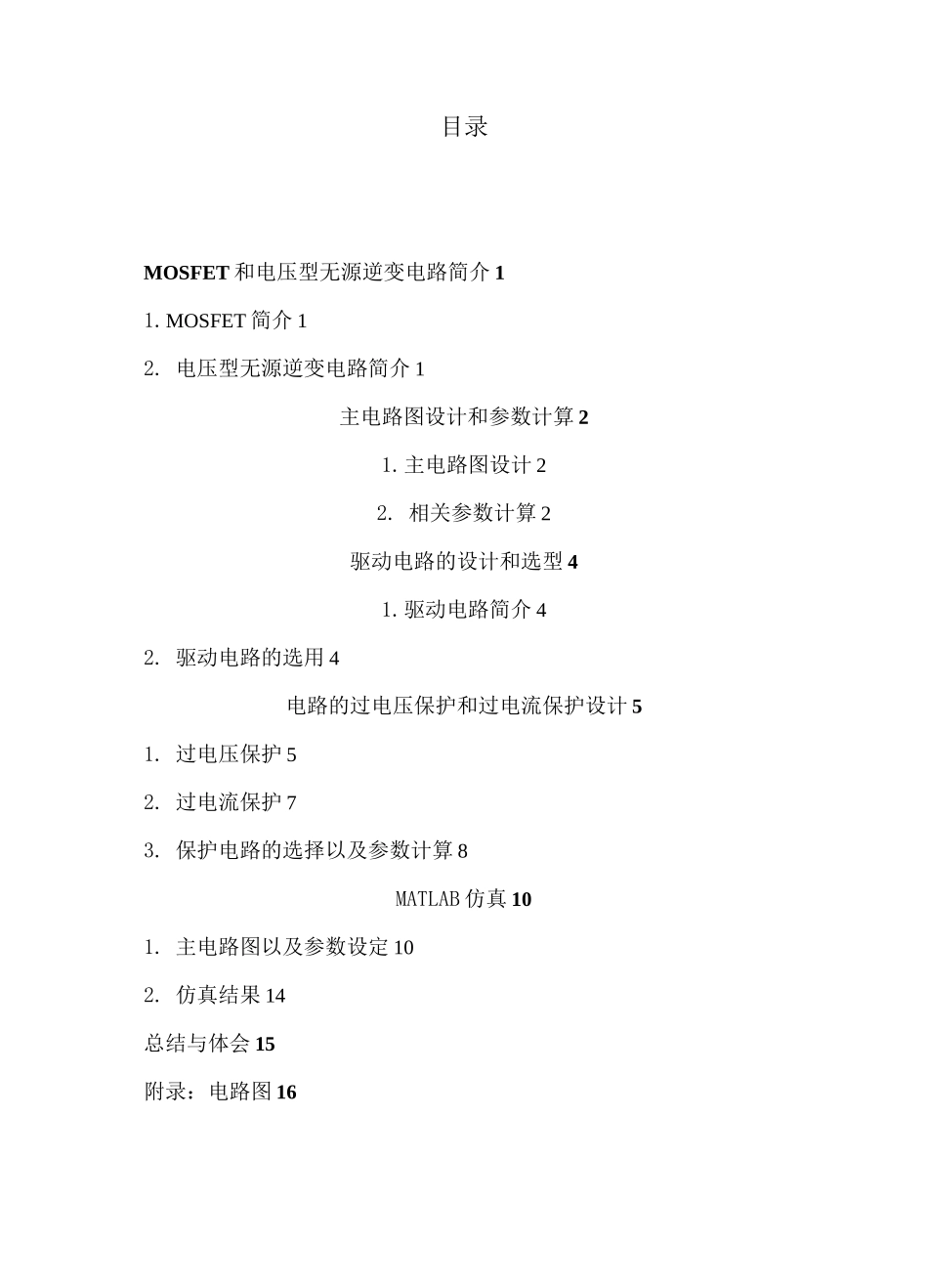

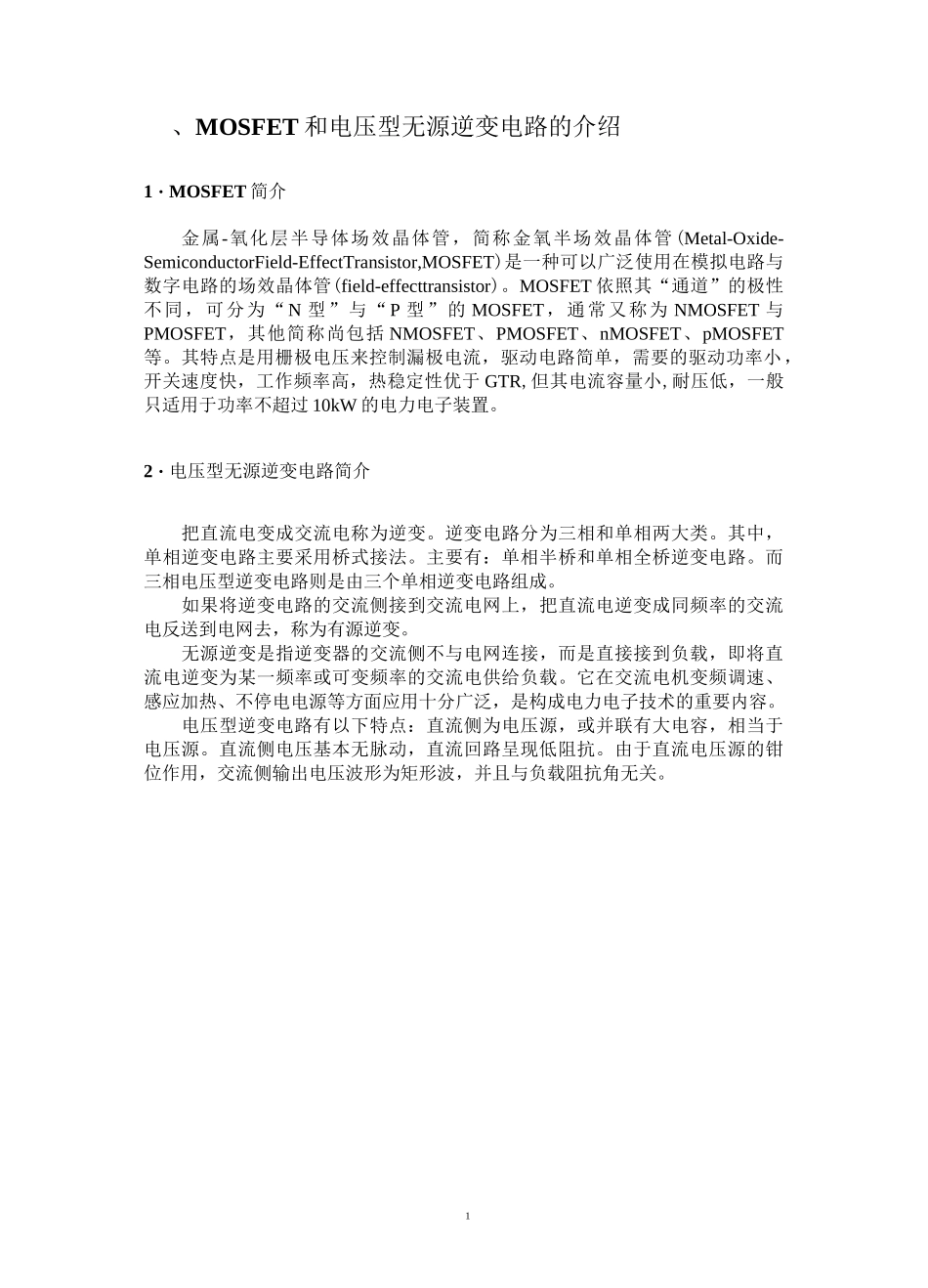

目录MOSFET 和电压型无源逆变电路简介 11.MOSFET 简介 12. 电压型无源逆变电路简介 1主电路图设计和参数计算 21.主电路图设计 22. 相关参数计算 2驱动电路的设计和选型 41.驱动电路简介 42. 驱动电路的选用 4电路的过电压保护和过电流保护设计 51. 过电压保护 52. 过电流保护 73. 保护电路的选择以及参数计算 8MATLAB 仿真 101. 主电路图以及参数设定 102. 仿真结果 14总结与体会 15附录：电路图 161、MOSFET 和电压型无源逆变电路的介绍1・MOSFET 简介金属-氧化层半导体场效晶体管，简称金氧半场效晶体管(Metal-Oxide-SemiconductorField-EffectTransistor,MOSFET)是一种可以广泛使用在模拟电路与数字电路的场效晶体管(field-effecttransistor)。MOSFET 依照其“通道”的极性不同，可分为“N 型”与“P 型”的 MOSFET，通常又称为 NMOSFET 与PMOSFET，其他简称尚包括 NMOSFET、PMOSFET、nMOSFET、pMOSFET等。其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于 GTR,但其电流容量小,耐压低，一般只适用于功率不超过 10kW 的电力电子装置。2・电压型无源逆变电路简介把直流电变成交流电称为逆变。逆变电路分为三相和单相两大类。其中，单相逆变电路主要采用桥式接法。主要有：单相半桥和单相全桥逆变电路。而三相电压型逆变电路则是由三个单相逆变电路组成。如果将逆变电路的交流侧接到交流电网上，把直流电逆变成同频率的交流电反送到电网去，称为有源逆变。无源逆变是指逆变器的交流侧不与电网连接，而是直接接到负载，即将直流电逆变为某一频率或可变频率的交流电供给负载。它在交流电机变频调速、感应加热、不停电电源等方面应用十分广泛，是构成电力电子技术的重要内容。电压型逆变电路有以下特点：直流侧为电压源，或并联有大电容，相当于电压源。直流侧电压基本无脉动，直流回路呈现低阻抗。由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。Ud2、主电路图设计和参数计算1.主电路图设计电路采用全桥接法。它的电路结构主要由四个桥臂组成，其中每个桥臂都有一个全控器件 MOSFET 和一个反向并接的续流二极管，在直流侧并联有大电容而负载接在桥臂之间。其中桥臂 1,4 为一对，桥臂 2，3 为一对。由于课程设计要求负载为纯电阻负载，则右端负载中没有电感和电容，且续流二极管中无电流流过。电路中 V 与...
