CCM单相boost功率因数校正系统的分析与研究分析 物理学管理专业VIP专享

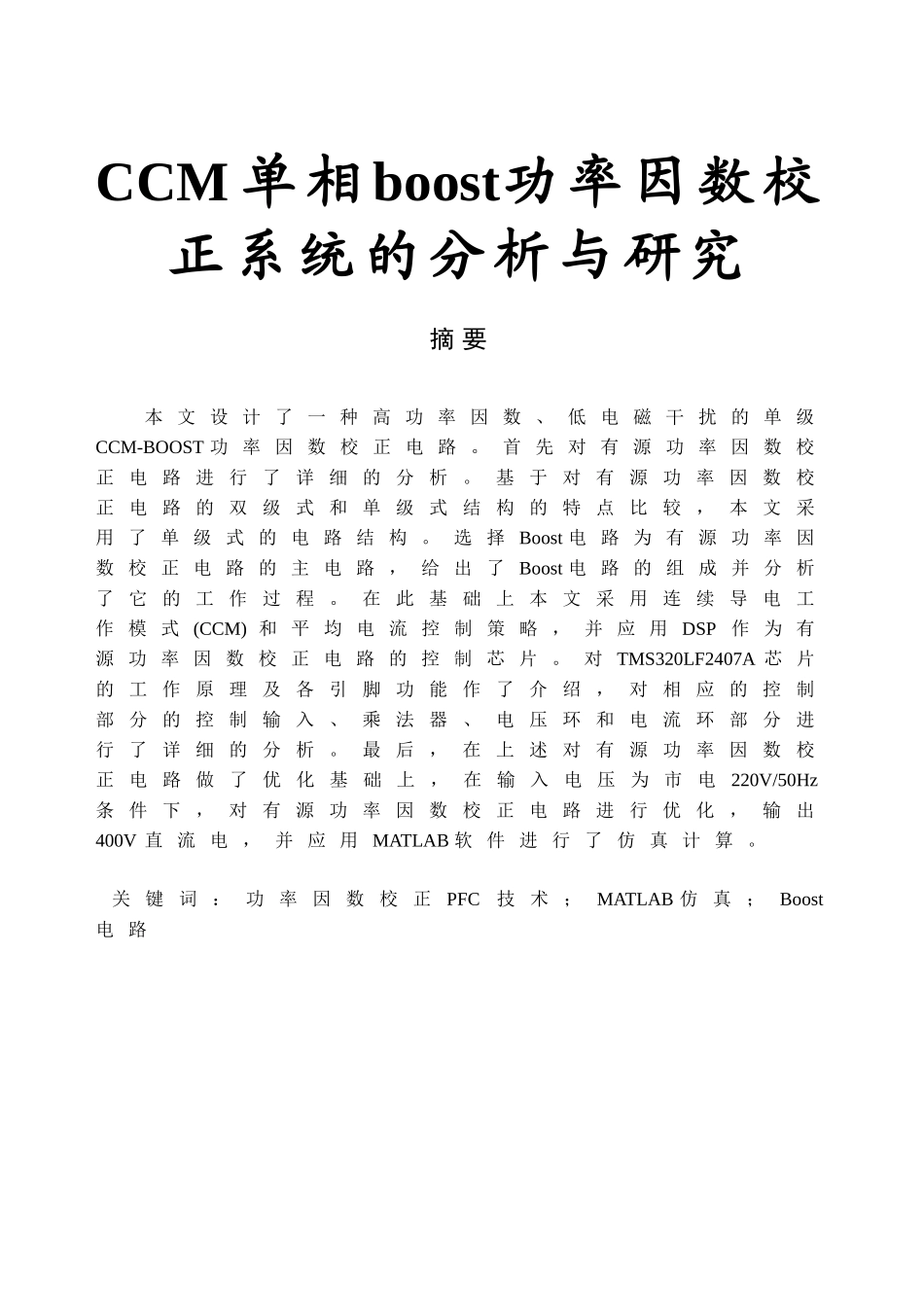

CCM 单 相 boost功 率 因 数 校正 系 统 的 分 析 与 研 究摘 要本 文 设 计 了 一 种 高 功 率 因 数 、 低 电 磁 干 扰 的 单 级CCM-BOOST 功 率 因 数 校 正 电 路 。 首 先 对 有 源 功 率 因 数 校正 电 路 进 行 了 详 细 的 分 析 。 基 于 对 有 源 功 率 因 数 校正 电 路 的 双 级 式 和 单 级 式 结 构 的 特 点 比 较 ， 本 文 采用 了 单 级 式 的 电 路 结 构 。 选 择 Boost 电 路 为 有 源 功 率 因数 校 正 电 路 的 主 电 路 ， 给 出 了 Boost 电 路 的 组 成 并 分 析了 它 的 工 作 过 程 。 在 此 基 础 上 本 文 采 用 连 续 导 电 工作 模 式 (CCM) 和 平 均 电 流 控 制 策 略 ， 并 应 用 DSP 作 为 有源 功 率 因 数 校 正 电 路 的 控 制 芯 片 。 对 TMS320LF2407A 芯 片的 工 作 原 理 及 各 引 脚 功 能 作 了 介 绍 ， 对 相 应 的 控 制部 分 的 控 制 输 入 、 乘 法 器 、 电 压 环 和 电 流 环 部 分 进行 了 详 细 的 分 析 。 最 后 ， 在 上 述 对 有 源 功 率 因 数 校正 电 路 做 了 优 化 基 础 上 ， 在 输 入 电 压 为 市 电220V/50Hz条 件 下 ， 对 有 源 功 率 因 数 校 正 电 路 进 行 优 化 ， 输 出400V 直 流 电 ， 并 应 用 MATLAB 软 件 进 行 了 仿 真 计 算 。关 键 词 ： 功 率 因 数 校 正PFC技 术 ；MATLAB 仿 真 ；Boost电 路AbstractA single stage CCM-BOOST power factor correction circuit with high power factor and low electromagnetic interference is designed in this paper. First of all, the active power factor correction circuit is analyzed in detail. Based on the comparison of the two stage and single stage structures of the active power factor correction (APFC) circuit, a single stage circuit is adopted in this paper. The Boost circuit is selected as the main circuit of the active power factor co...
