第2课时　条件结构

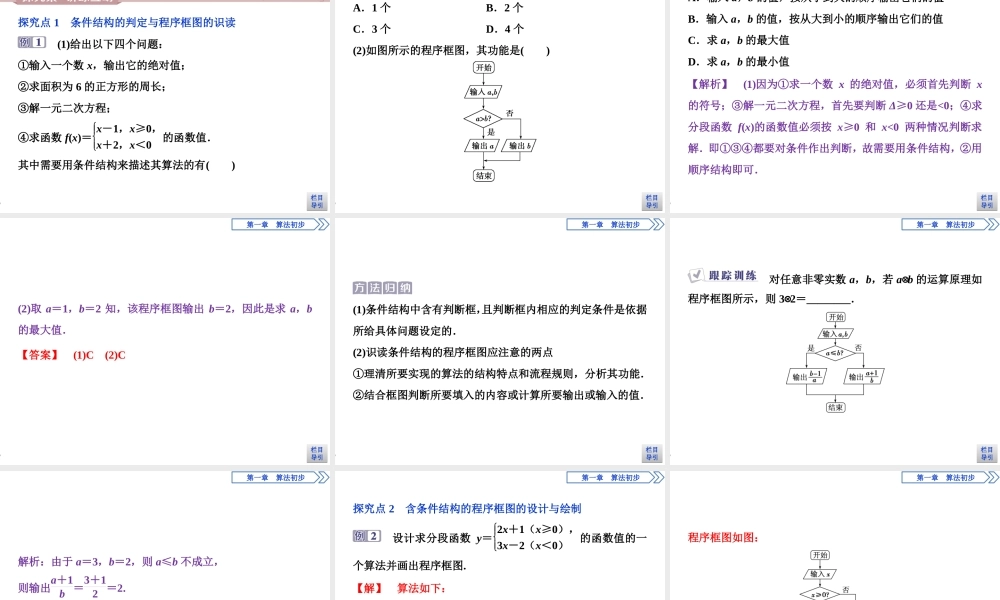

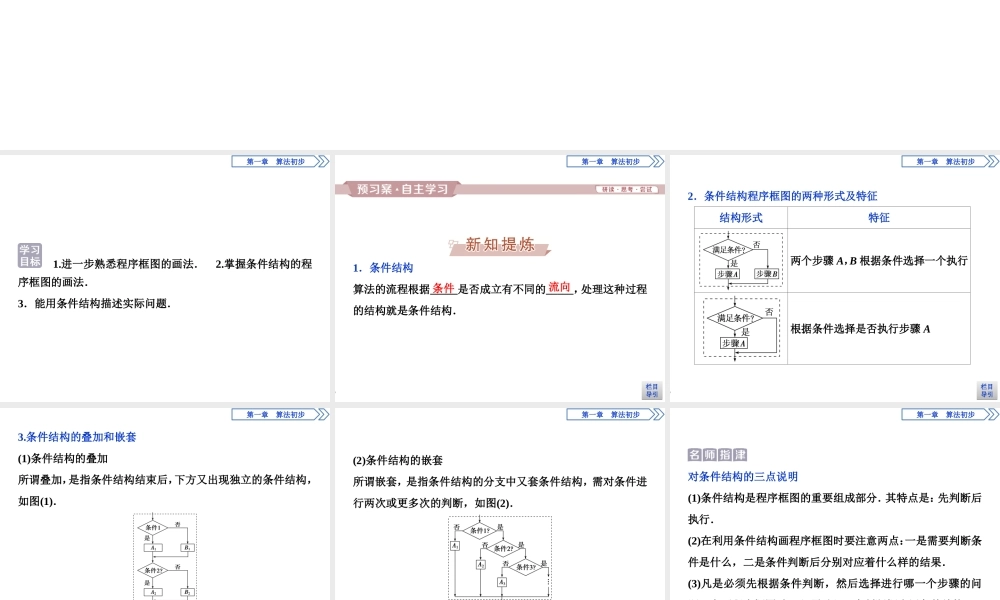

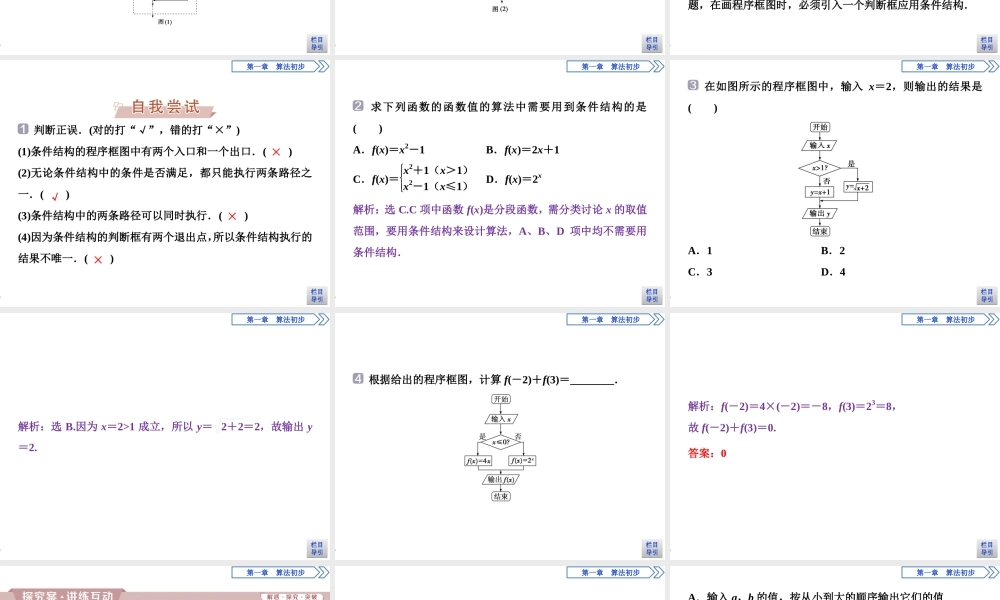

第一章 算法初步第 2 课时 条件结构第一章 算法初步 1.进一步熟悉程序框图的画法． 2.掌握条件结构的程序框图的画法． 3．能用条件结构描述实际问题． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 1．条件结构 算法的流程根据_____是否成立有不同的_____，处理这种过程的结构就是条件结构． 条件 流向 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步2．条件结构程序框图的两种形式及特征 结构形式 特征 两个步骤 A，B 根据条件选择一个执行 根据条件选择是否执行步骤 A 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步3.条件结构的叠加和嵌套 (1)条件结构的叠加 所谓叠加，是指条件结构结束后，下方又出现独立的条件结构，如图(1)． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步(2)条件结构的嵌套 所谓嵌套，是指条件结构的分支中又套条件结构，需对条件进行两次或更多次的判断，如图(2)． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 对条件结构的三点说明 (1)条件结构是程序框图的重要组成部分．其特点是：先判断后执行． (2)在利用条件结构画程序框图时要注意两点：一是需要判断条件是什么，二是条件判断后分别对应着什么样的结果． (3)凡是必须先根据条件判断，然后选择进行哪一个步骤的问题，在画程序框图时，必须引入一个判断框应用条件结构． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 判断正误．(对的打“√”，错的打“×”) (1)条件结构的程序框图中有两个入口和一个出口．( ) (2)无论条件结构中的条件是否满足，都只能执行两条路径之一．( ) (3)条件结构中的两条路径可以同时执行．( ) (4)因为条件结构的判断框有两个退出点，所以条件结构执行的结果不唯一．( ) × √ × × 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 求下列函数的函数值的算法中需要用到条件结构的是( ) A．f(x)＝x2－1 B．f(x)＝2x＋1 C．f(x)＝x2＋1（x＞1）x2－1（x≤1） D．f(x)＝2x 解析：选 C.C 项中函数 f(x)是分段函数，需分类讨论 x 的取值范围，要用条件结构来设计算法，A、B、D 项中均不需要用条件结构． 栏目导引栏目导引应用案巩固提升应用案巩固提升第一章 算法初步 在如图所示的程序框图中，输入 x＝2，则输出的结果是( ) A．1 B．2...
