住宅楼人工挖孔桩施工技术交底

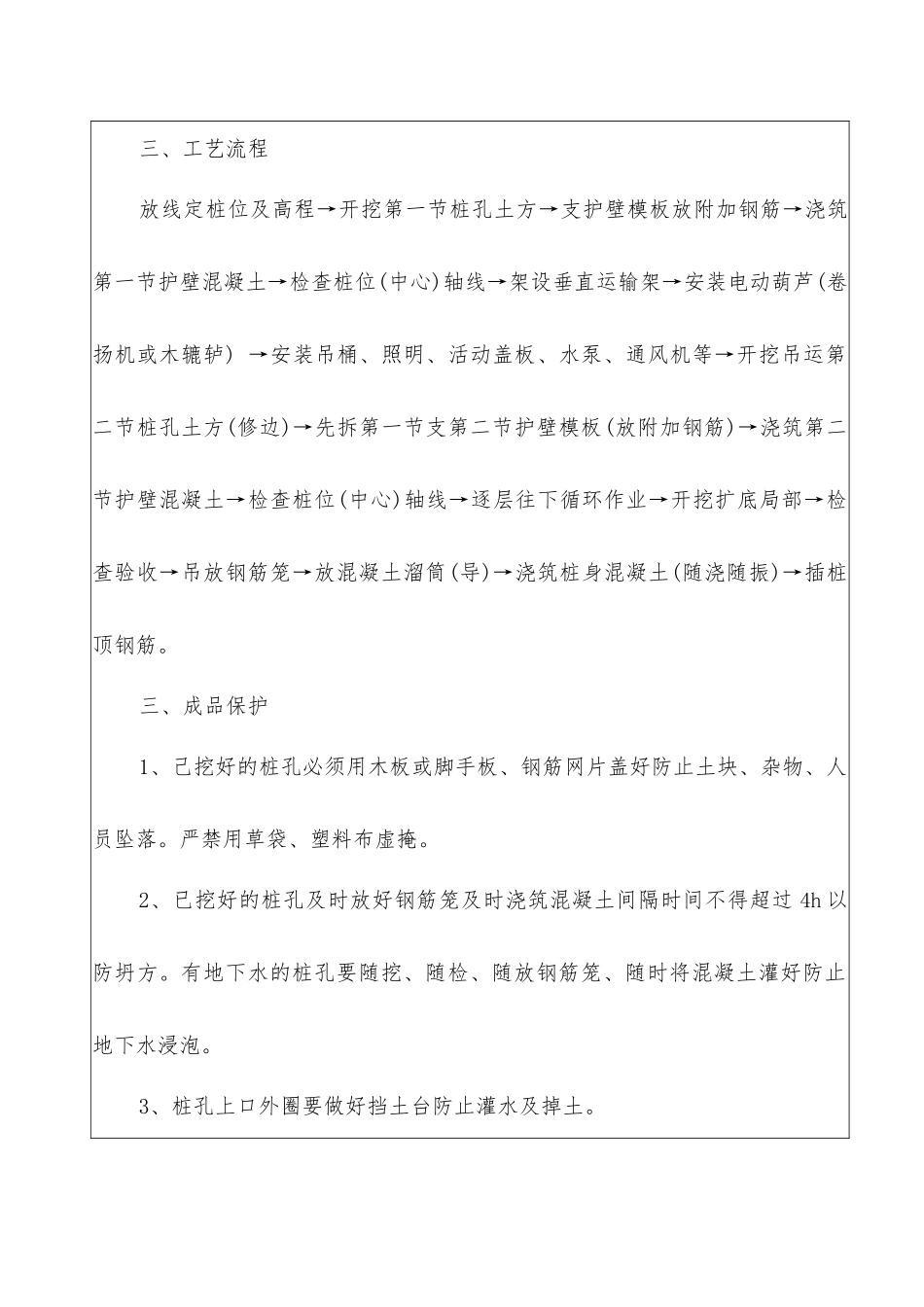

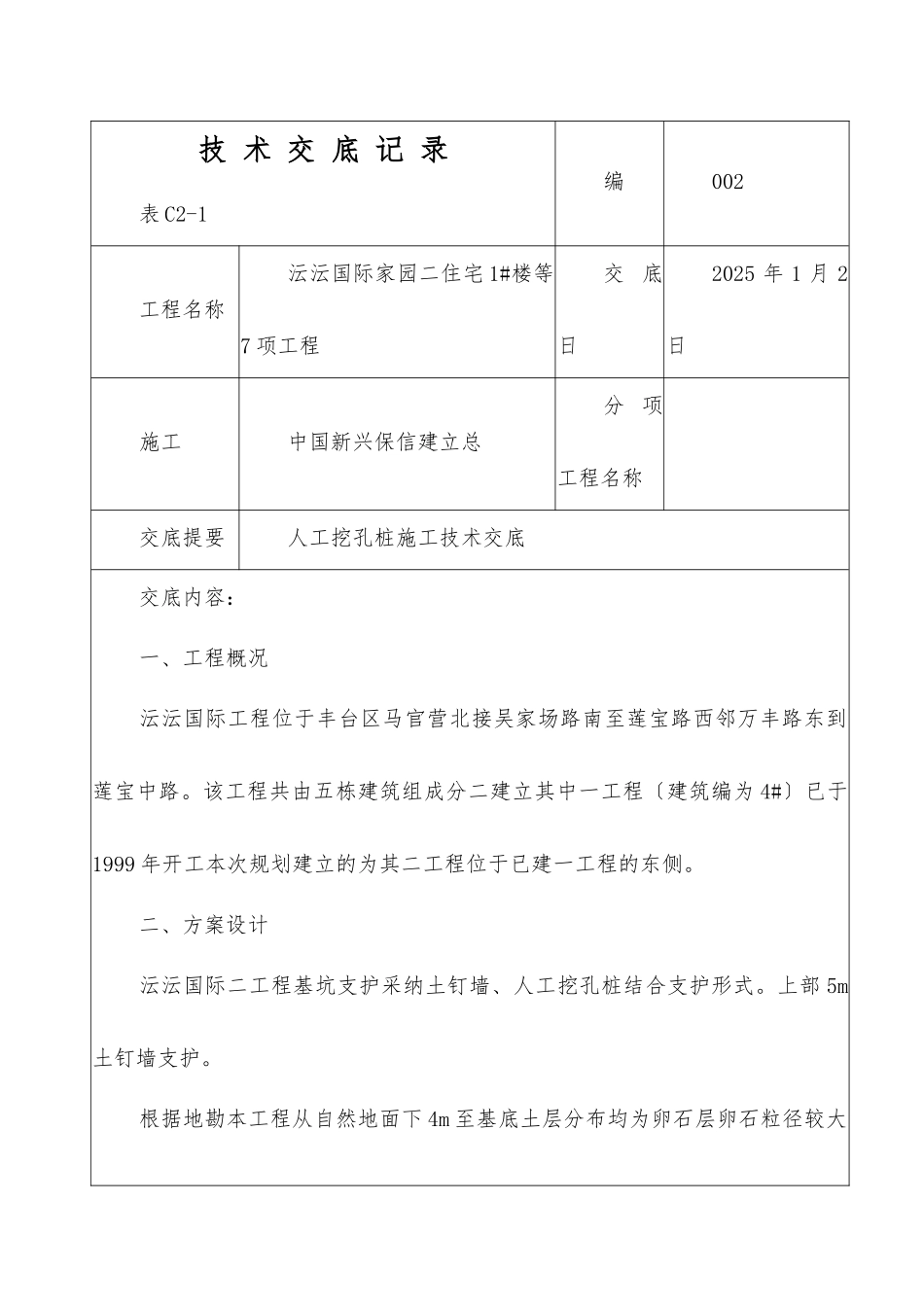

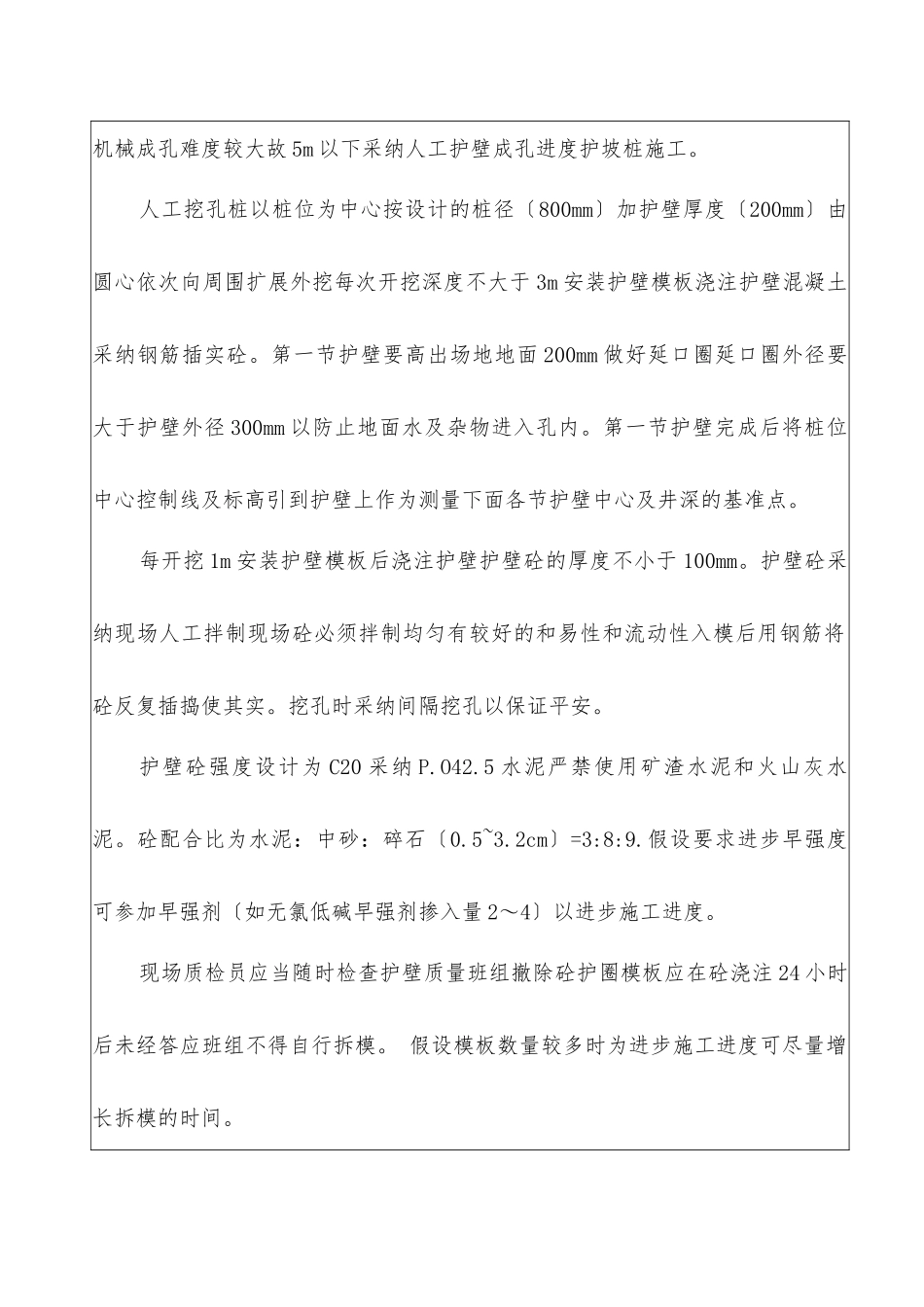

技 术 交 底 记 录表 C2-1编002工程名称沄沄国际家园二住宅 1#楼等7 项工程交 底日2025 年 1 月 2日施工中国新兴保信建立总分 项工程名称交底提要人工挖孔桩施工技术交底交底内容：一、工程概况沄沄国际工程位于丰台区马官营北接吴家场路南至莲宝路西邻万丰路东到莲宝中路。该工程共由五栋建筑组成分二建立其中一工程〔建筑编为 4#〕已于1999 年开工本次规划建立的为其二工程位于已建一工程的东侧。二、方案设计沄沄国际二工程基坑支护采纳土钉墙、人工挖孔桩结合支护形式。上部 5m土钉墙支护。根据地勘本工程从自然地面下 4m 至基底土层分布均为卵石层卵石粒径较大机械成孔难度较大故 5m 以下采纳人工护壁成孔进度护坡桩施工。人工挖孔桩以桩位为中心按设计的桩径〔800mm〕加护壁厚度〔200mm〕由圆心依次向周围扩展外挖每次开挖深度不大于 3m 安装护壁模板浇注护壁混凝土采纳钢筋插实砼。第一节护壁要高出场地地面 200mm 做好延口圈延口圈外径要大于护壁外径 300mm 以防止地面水及杂物进入孔内。第一节护壁完成后将桩位中心控制线及标高引到护壁上作为测量下面各节护壁中心及井深的基准点。每开挖 1m 安装护壁模板后浇注护壁护壁砼的厚度不小于 100mm。护壁砼采纳现场人工拌制现场砼必须拌制均匀有较好的和易性和流动性入模后用钢筋将砼反复插捣使其实。挖孔时采纳间隔挖孔以保证平安。护壁砼强度设计为 C20 采纳 P.O42.5 水泥严禁使用矿渣水泥和火山灰水泥。砼配合比为水泥：中砂：碎石〔0.5~3.2cm〕=3:8:9.假设要求进步早强度可参加早强剂〔如无氯低碱早强剂掺入量 2～4〕以进步施工进度。现场质检员应当随时检查护壁质量班组撤除砼护圈模板应在砼浇注 24 小时后未经答应班组不得自行拆模。 假设模板数量较多时为进步施工进度可尽量增长拆模的时间。三、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳) →安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒(导)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。三、成品保护1、己挖好的桩孔必须用木板或脚手板、钢筋网片盖好防止土块、杂物、人员坠落。严禁...
