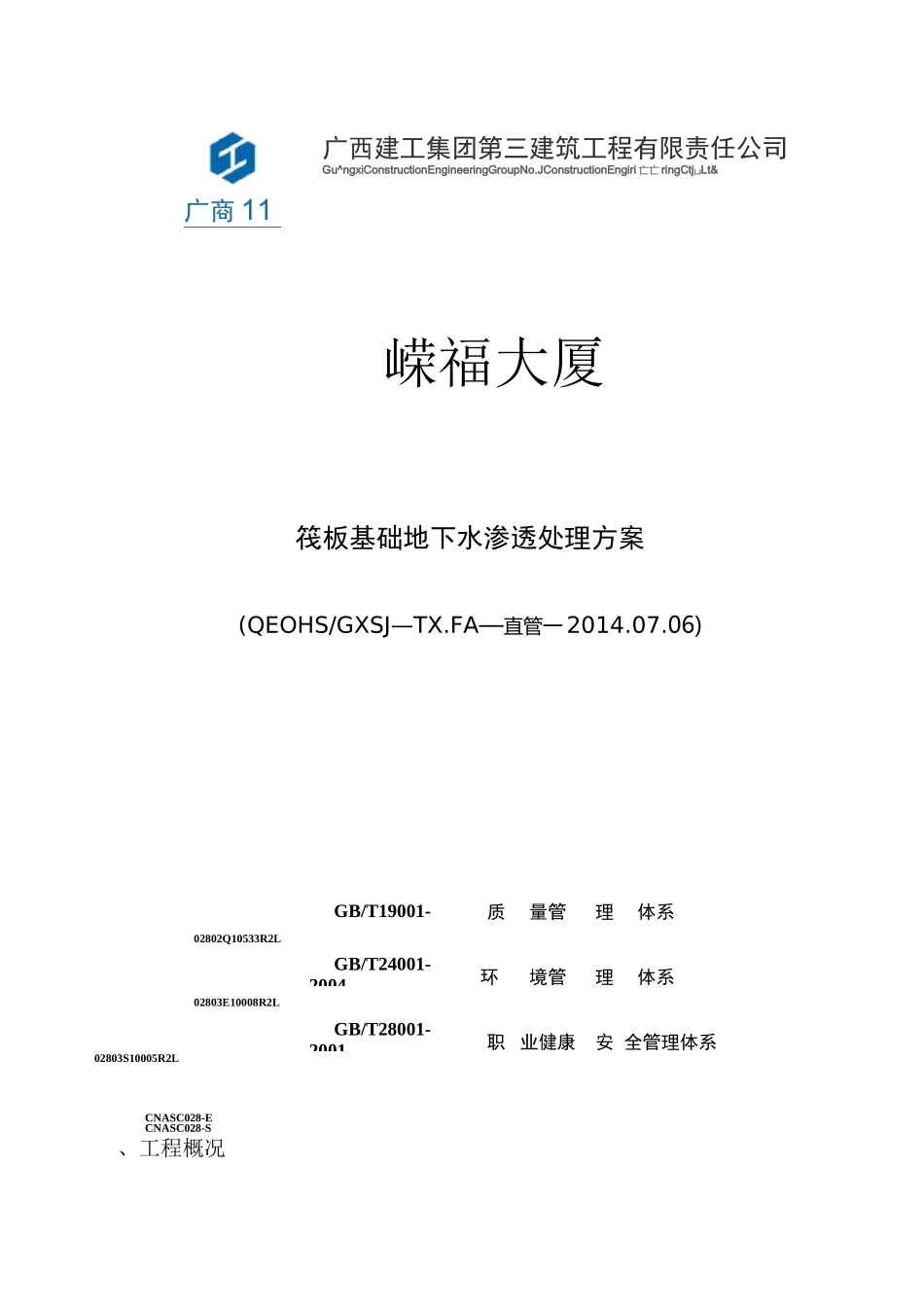

广商 11工广西建工集团第三建筑工程有限责任公司Gu^ngxiConstructionEngineeringGroupNo.JConstructionEngiri 亡亡 ringCtjLJLt&嵘福大厦筏板基础地下水渗透处理方案(QEOHS/GXSJ—TX.FA—直管一 2014.07.06)GB/T19001-2008质量管理体系02802Q10533R2LGB/T24001-2004环境管理体系02803E10008R2LGB/T28001-2001职 业健康安 全管理体系02803S10005R2LCNASC028-ECNASC028-S、工程概况2本工程位于柳州市高新区潭中东路财政局旁，工程由一栋塔楼为主体、四层裙房及三层地下室相连成为一个整体建筑，工程总建筑面积 22412.08m2。地下负三层层高 3.80m、负二层层高 3.60m、负一层层高 3.60m,建筑面积 6155.73m2；地上主体 17 层，一层层高为 4.98m、二层〜四层层高为 4.93m、五层〜八层层高为 3.50m、九层〜十七层层高为 4.78m、屋顶层层高为 2.85m，建筑高度为79.94m，地上建筑面积 16256.35m2。结构形式为框架-剪力墙结构，基础为变截面筏板式基础。土 0.000 相当于黄海高程 90.800m。4、冬期、雨季、高温、农忙季节的施工组织二、施工方案根据现场施工情况，筏基底局部位置有地下水水眼，少量的地下水连续不断从水眼中冒出，结合现场实际情况，对筏板基础下渗透的地下水做如下处理：1、已浇筑完混凝土后筏板基础垫层地下水渗透处理：在地下水水眼附近凿一条宽 50 血、深 60mm 的槽，将渗透出混凝土面的地下水引入附近柱基坑内或排入基坑边的排水沟。混凝土引水槽面采用 PVC 管进行覆盖，做法：将 DN50PVC 管从中间切割成两半，倒置在已凿好的排水槽上后,PVC 管两侧和顶面采用砂子填实后再抹一层水泥砂浆固定。如下图所示：3水泥砂浆覆盖固定埋设1/2Q50PVC 管道引走地下冒水到排水沟或附近基坑内抽水井采用抽水泵排走集水坑内积水01 索陋遲| 筏板基础地下水 眼J4WFT水泥砂浆覆盖固定埋设 1/2Q50PVC 管道引走地下冒水到抽水坑地下水渗透埋管处理大样图2、已浇筑完混凝土垫层后筏下柱基基坑地下水渗透处理：在地下水水眼附近凿一条宽 50 血、深 60mm 的槽，将渗透出混凝土面的地下水引入柱基坑当预留设的抽水井内，采用抽水泵不间断的对基坑内积水进行排走。在抽水过程中保证基坑底面干燥、不冒水，再进入防水施工，最后埋管处理和抽水坑处理。混凝土引水槽面采用 PVC 管进行覆盖，做法：将 DN50PVC管从中间切割成两半，倒置在已凿好的排水槽上后，PVC 管两侧和顶面采用砂子填实后再抹一层水泥砂浆固定，如下...
