水泵房安装施工方案-副本

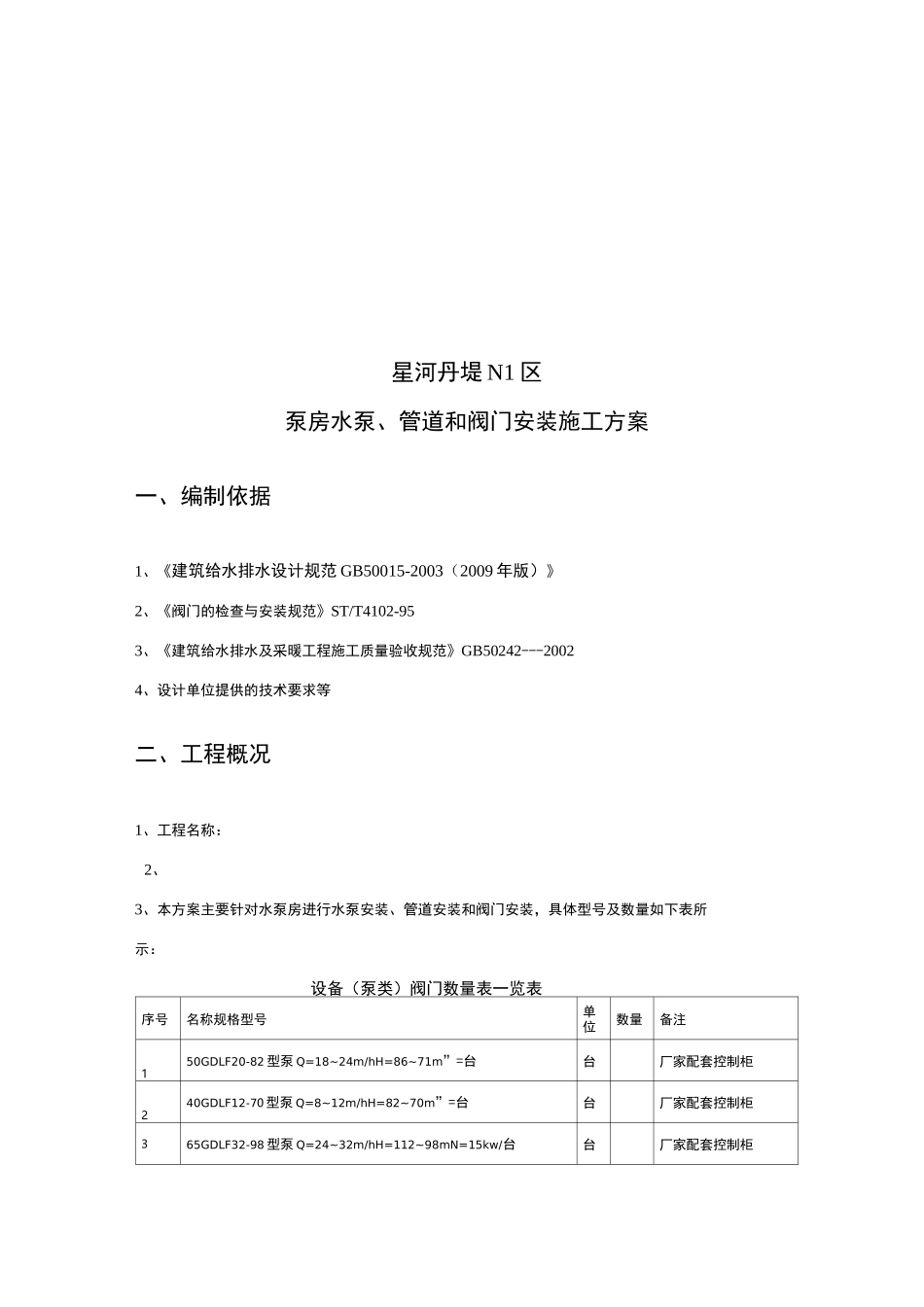

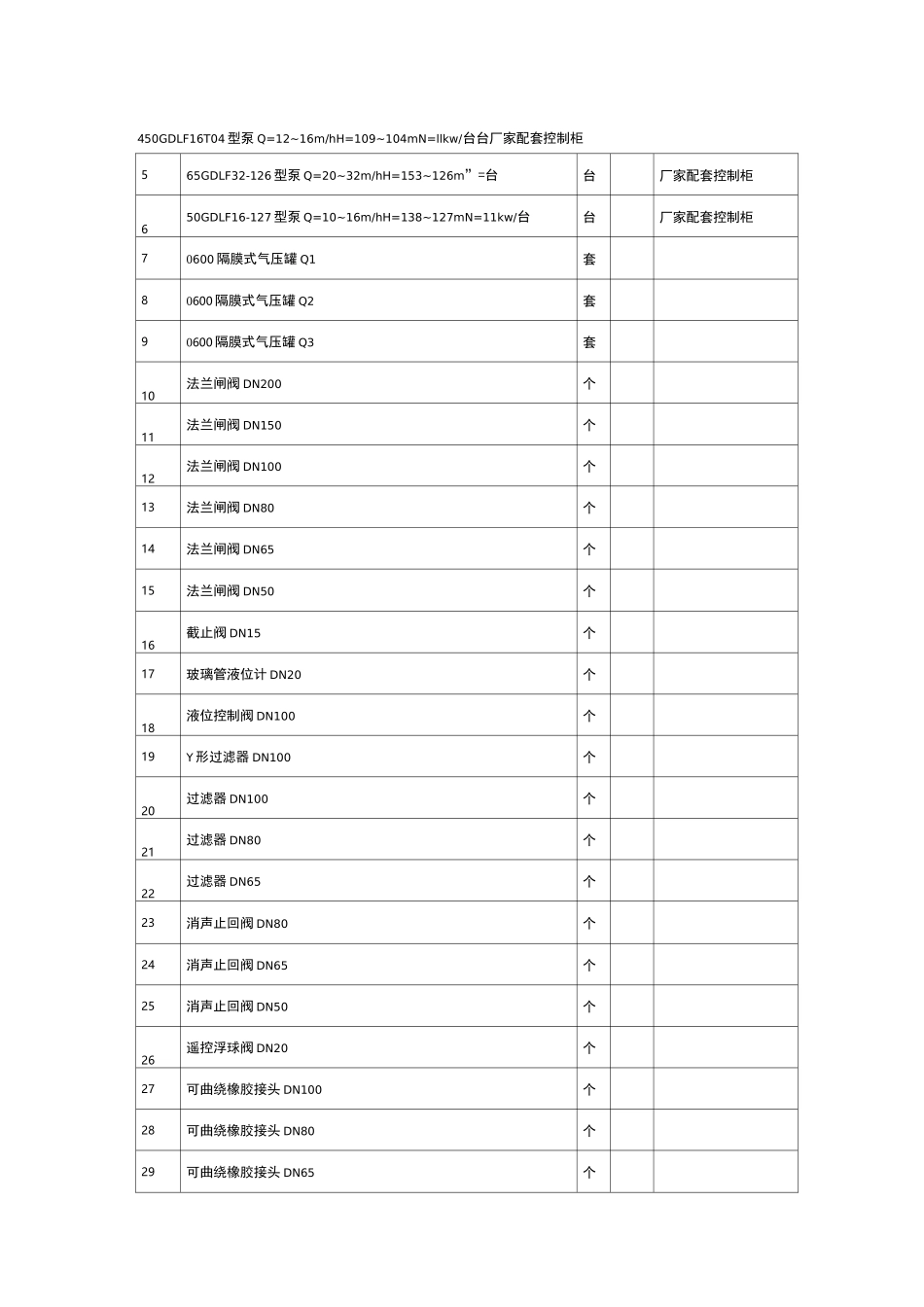

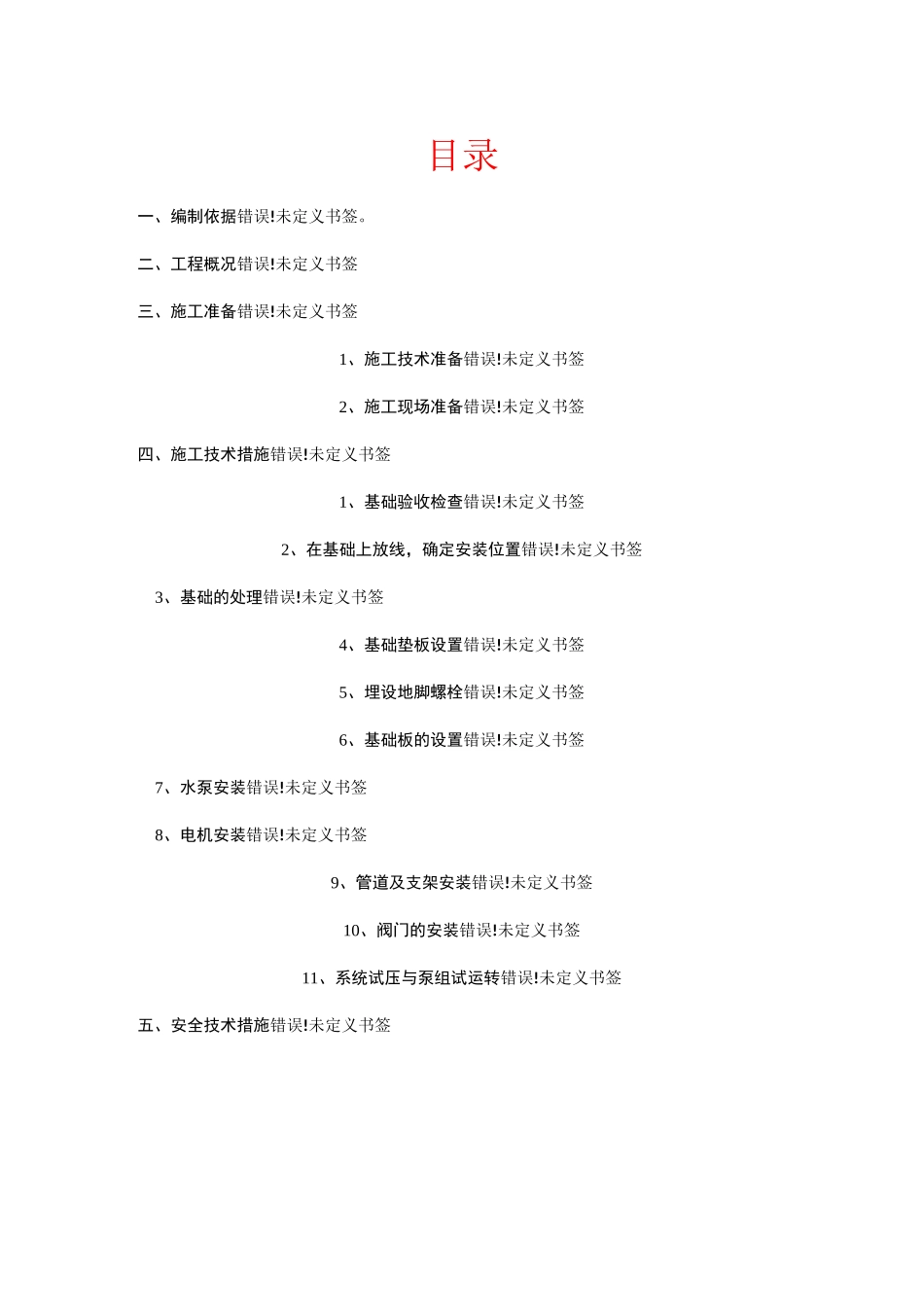

目录一、编制依据错误!未定义书签。二、工程概况错误!未定义书签三、施工准备错误!未定义书签1、施工技术准备错误!未定义书签2、施工现场准备错误!未定义书签四、施工技术措施错误!未定义书签1、基础验收检查错误!未定义书签2、在基础上放线，确定安装位置错误!未定义书签3、基础的处理错误!未定义书签4、基础垫板设置错误!未定义书签5、埋设地脚螺栓错误!未定义书签6、基础板的设置错误!未定义书签7、水泵安装错误!未定义书签8、电机安装错误!未定义书签9、管道及支架安装错误!未定义书签10、阀门的安装错误!未定义书签11、系统试压与泵组试运转错误!未定义书签五、安全技术措施错误!未定义书签星河丹堤 N1 区泵房水泵、管道和阀门安装施工方案一、编制依据1、《建筑给水排水设计规范 GB50015-2003（2009 年版）》2、《阀门的检查与安装规范》ST/T4102-953、《建筑给水排水及采暖工程施工质量验收规范》GB50242---20024、设计单位提供的技术要求等二、工程概况1、工程名称：2、3、本方案主要针对水泵房进行水泵安装、管道安装和阀门安装，具体型号及数量如下表所示：设备（泵类）阀门数量表一览表序号名称规格型号单位数量备注150GDLF20-82 型泵 Q=18~24m/hH=86~71m”=台台厂家配套控制柜240GDLF12-70 型泵 Q=8~12m/hH=82~70m”=台台厂家配套控制柜365GDLF32-98 型泵 Q=24~32m/hH=112~98mN=15kw/台台厂家配套控制柜450GDLF16T04 型泵 Q=12~16m/hH=109~104mN=llkw/台台厂家配套控制柜565GDLF32-126 型泵 Q=20~32m/hH=153~126m”=台台厂家配套控制柜650GDLF16-127 型泵 Q=10~16m/hH=138~127mN=11kw/台台厂家配套控制柜70600 隔膜式气压罐 Q1套80600 隔膜式气压罐 Q2套90600 隔膜式气压罐 Q3套10法兰闸阀 DN200个11法兰闸阀 DN150个12法兰闸阀 DN100个13法兰闸阀 DN80个14法兰闸阀 DN65个15法兰闸阀 DN50个16截止阀 DN15个17玻璃管液位计 DN20个18液位控制阀 DN100个19Y 形过滤器 DN100个20过滤器 DN100个21过滤器 DN80个22过滤器 DN65个23消声止回阀 DN80个24消声止回阀 DN65个25消声止回阀 DN50个26遥控浮球阀 DN20个27可曲绕橡胶接头 DN100个28可曲绕橡胶接头 DN80个29可曲绕橡胶接头 DN65个30 可曲绕橡胶接头 DN50 个三、施工准备1、施工技术准备（1）泵安装前应具备下列技术资料：1）泵的出厂合格证明书；2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书；3）泵安装平面布置图、安...
