压缩天然气调压站中央控制台操作规程

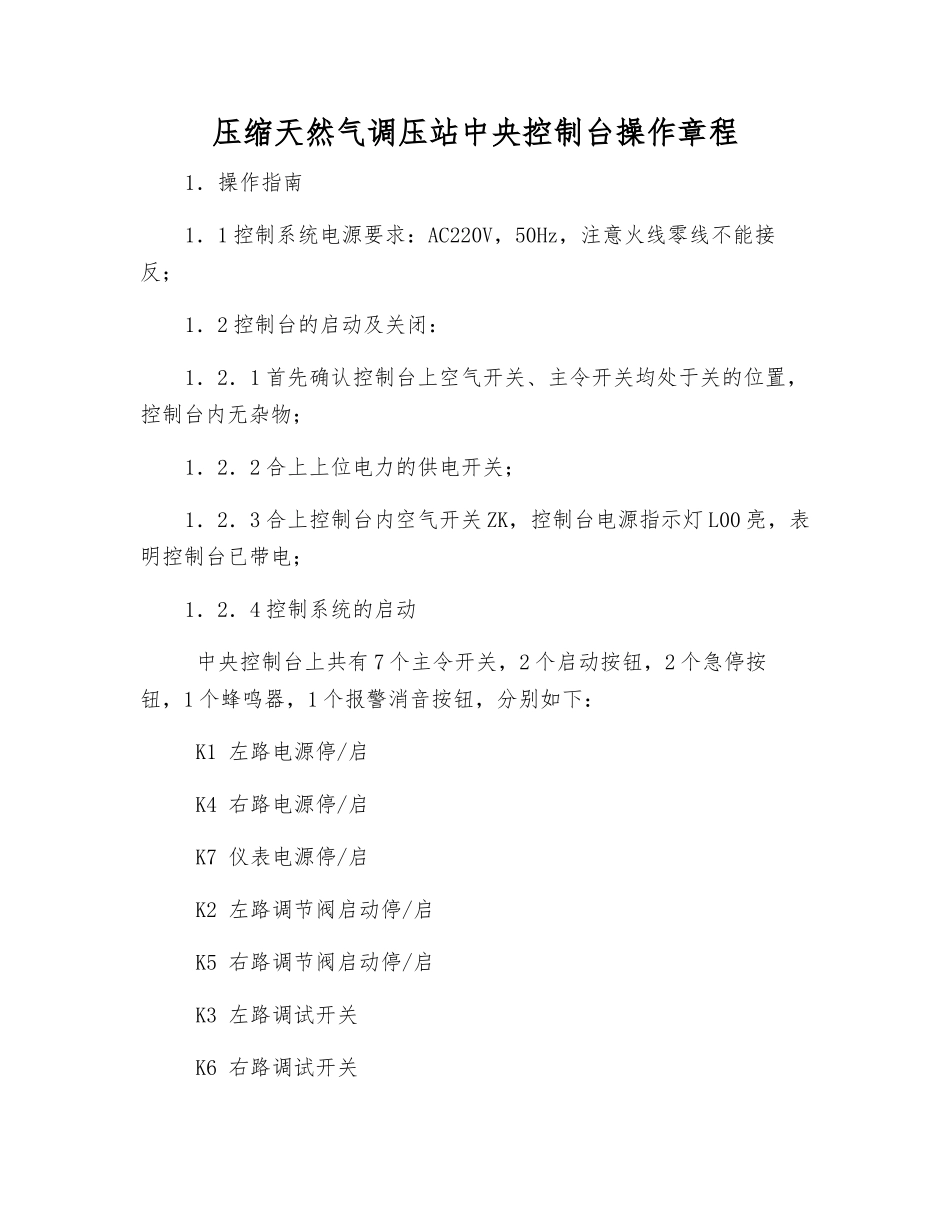

压缩天然气调压站中央控制台操作规程_第1页
1/3

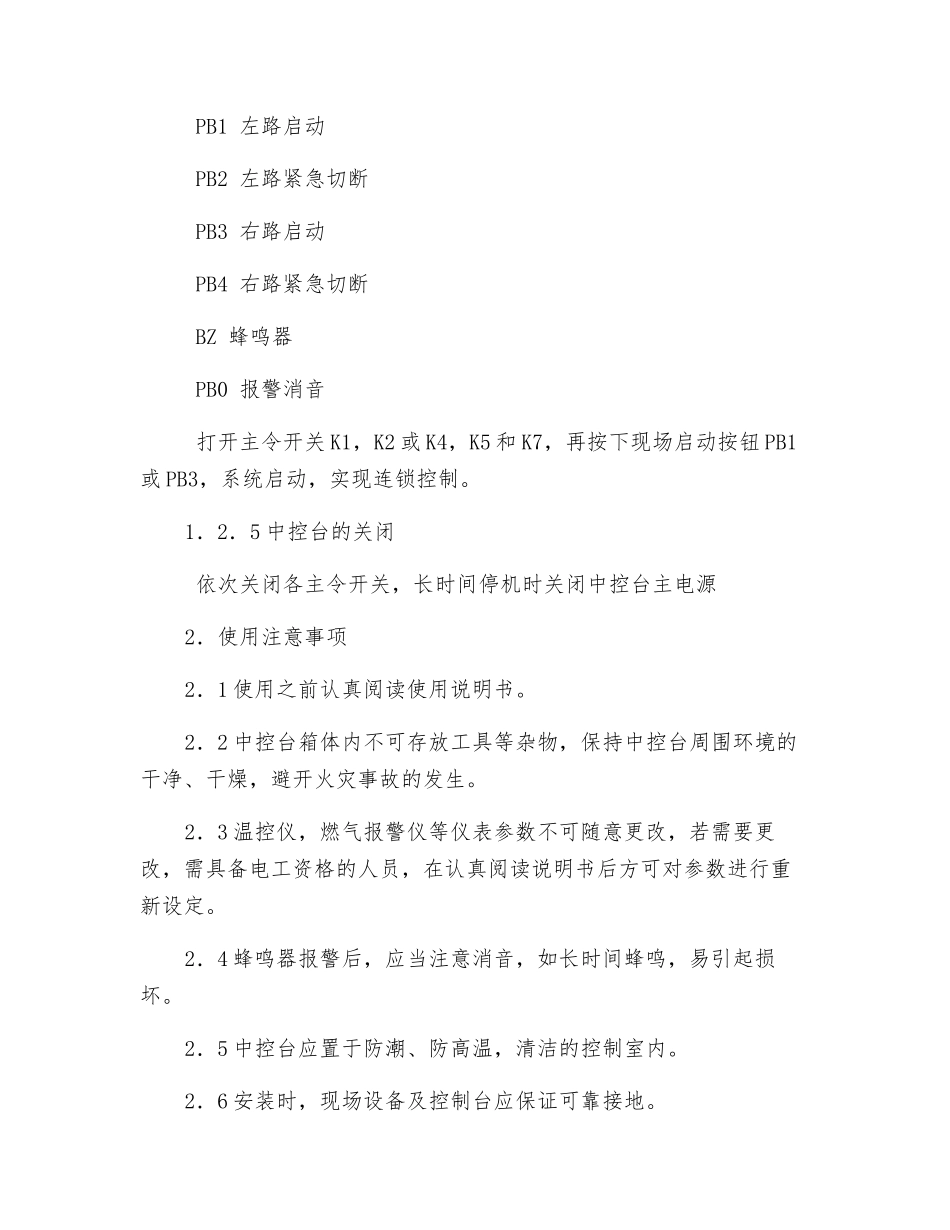

压缩天然气调压站中央控制台操作规程_第2页
2/3

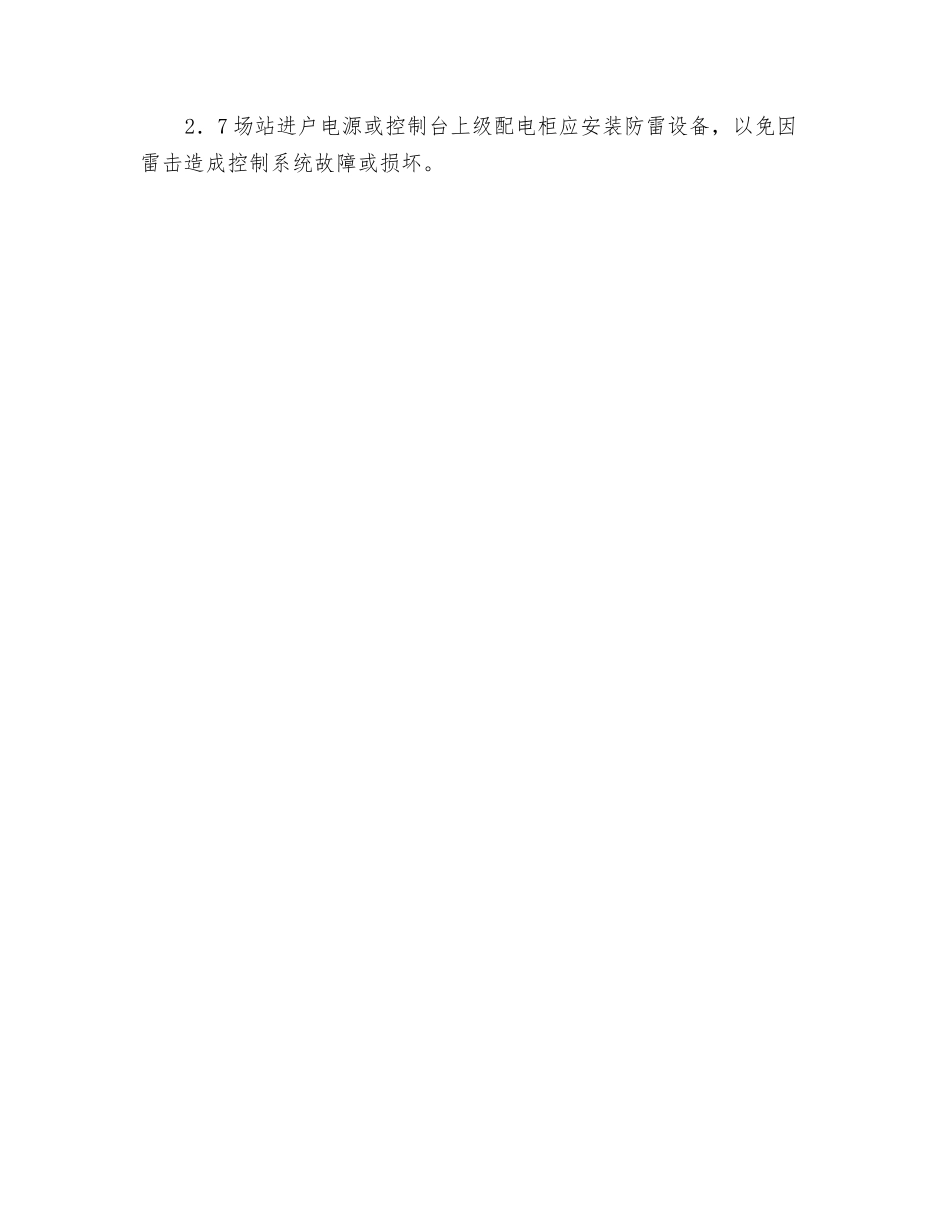

压缩天然气调压站中央控制台操作规程_第3页
3/3
压缩天然气调压站中央控制台操作章程1.操作指南1.1 控制系统电源要求:AC220V,50Hz,注意火线零线不能接反;1.2 控制台的启动及关闭:1.2.1 首先确认控制台上空气开关、主令开关均处于关的位置,控制台内无杂物;1.2.2 合上上位电力的供电开关;1.2.3 合上控制台内空气开关 ZK,控制台电源指示灯 L00 亮,表明控制台已带电;1.2.4 控制系统的启动 中央控制台上共有 7 个主令开关,2 个启动按钮,2 个急停按钮,1 个蜂鸣器,1 个报警消音按钮,分别如下: K1 左路电源停/启 K4 右路电源停/启 K7 仪表电源停/启 K2 左路调节阀启动停/启 K5 右路调节阀启动停/启 K3 左路调试开关 K6 右路调试开关 PB1 左路启动 PB2 左路紧急切断 PB3 右路启动 PB4 右路紧急切断 BZ 蜂鸣器 PB0 报警消音 打开主令开关 K1,K2 或 K4,K5 和 K7,再按下现场启动按钮 PB1或 PB3,系统启动,实现连锁控制。1.2.5 中控台的关闭 依次关闭各主令开关,长时间停机时关闭中控台主电源2.使用注意事项2.1 使用之前认真阅读使用说明书。2.2 中控台箱体内不可存放工具等杂物,保持中控台周围环境的干净、干燥,避开火灾事故的发生。2.3 温控仪,燃气报警仪等仪表参数不可随意更改,若需要更改,需具备电工资格的人员,在认真阅读说明书后方可对参数进行重新设定。2.4 蜂鸣器报警后,应当注意消音,如长时间蜂鸣,易引起损坏。2.5 中控台应置于防潮、防高温,清洁的控制室内。2.6 安装时,现场设备及控制台应保证可靠接地。2.7 场站进户电源或控制台上级配电柜应安装防雷设备,以免因雷击造成控制系统故障或损坏。
