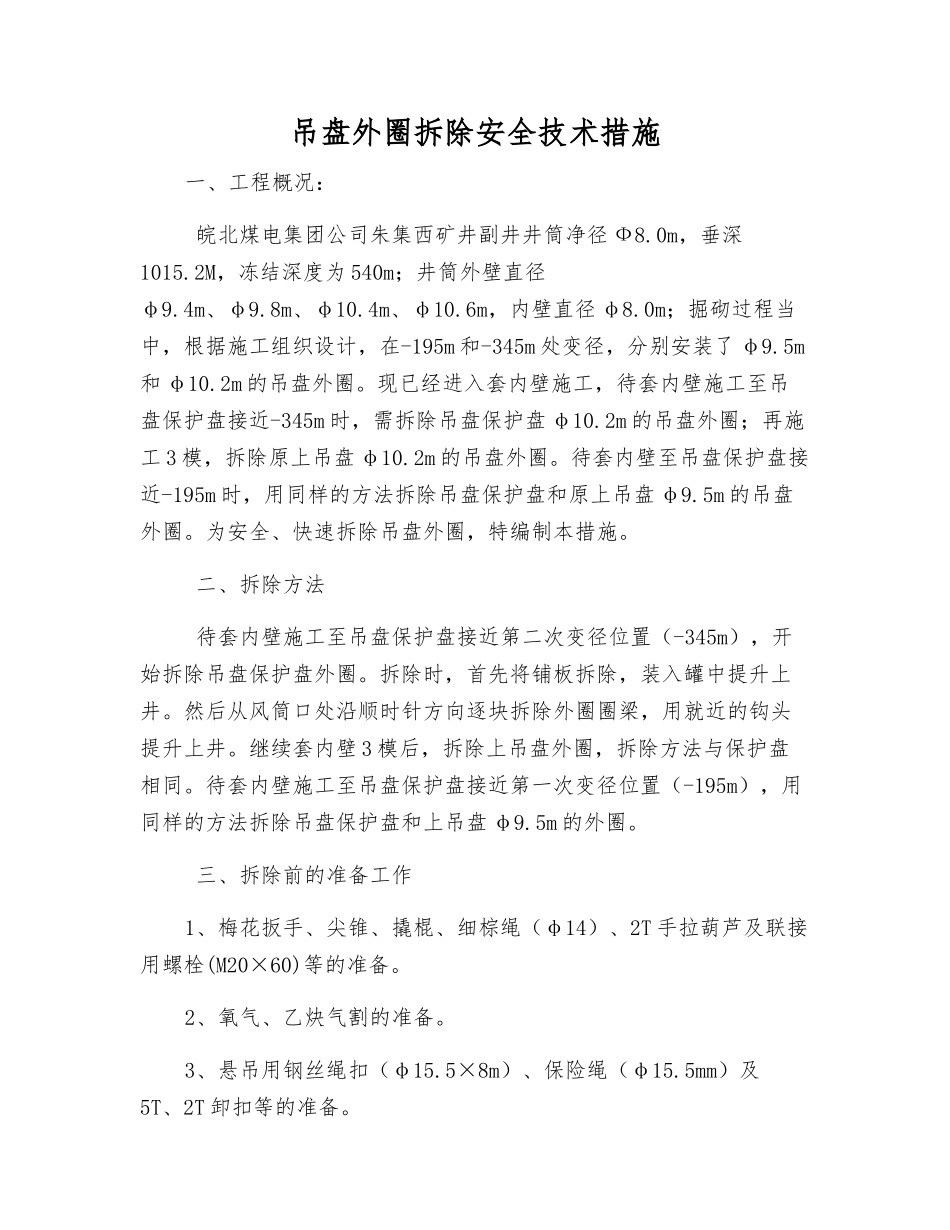

吊盘外圈拆除安全技术措施_第1页
1/4

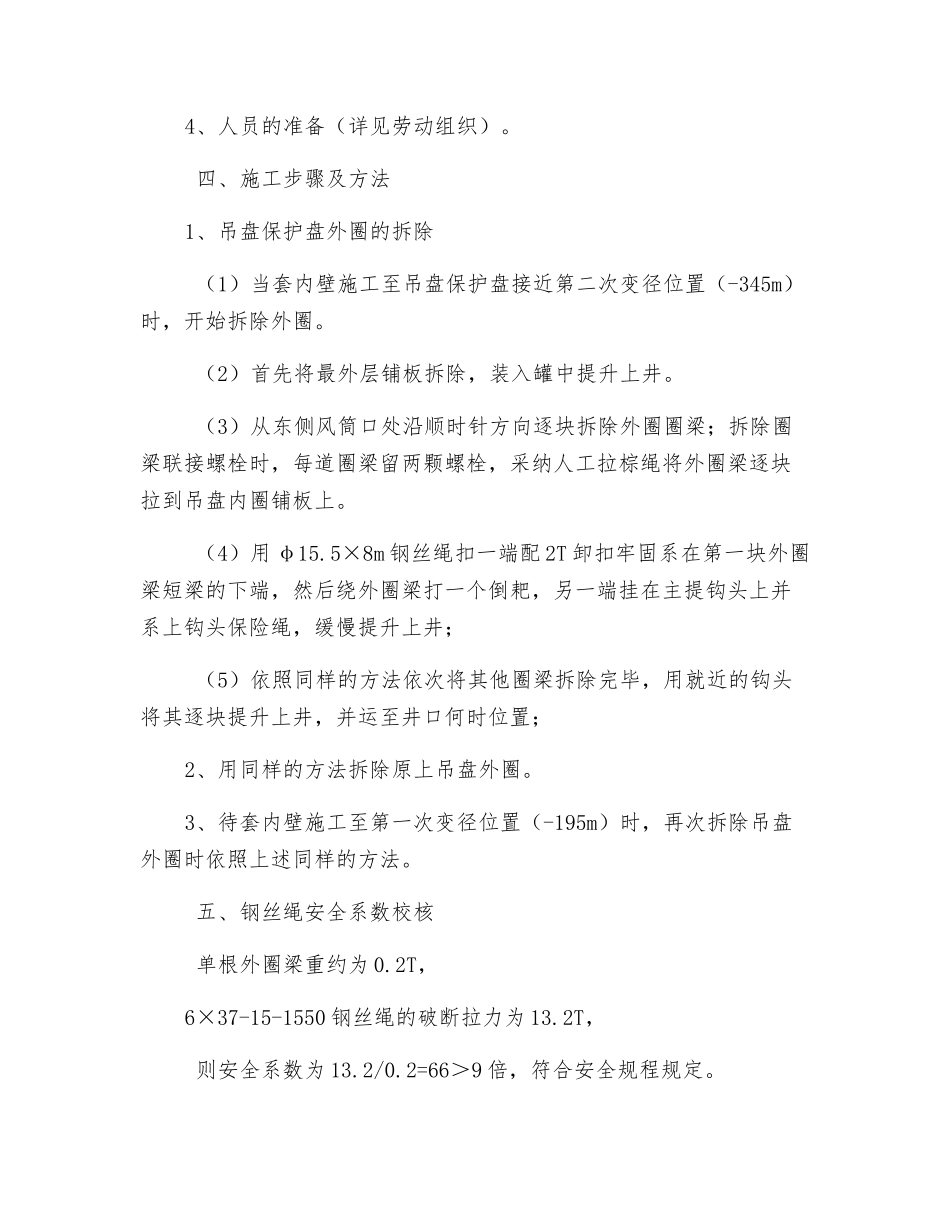

吊盘外圈拆除安全技术措施_第2页
2/4

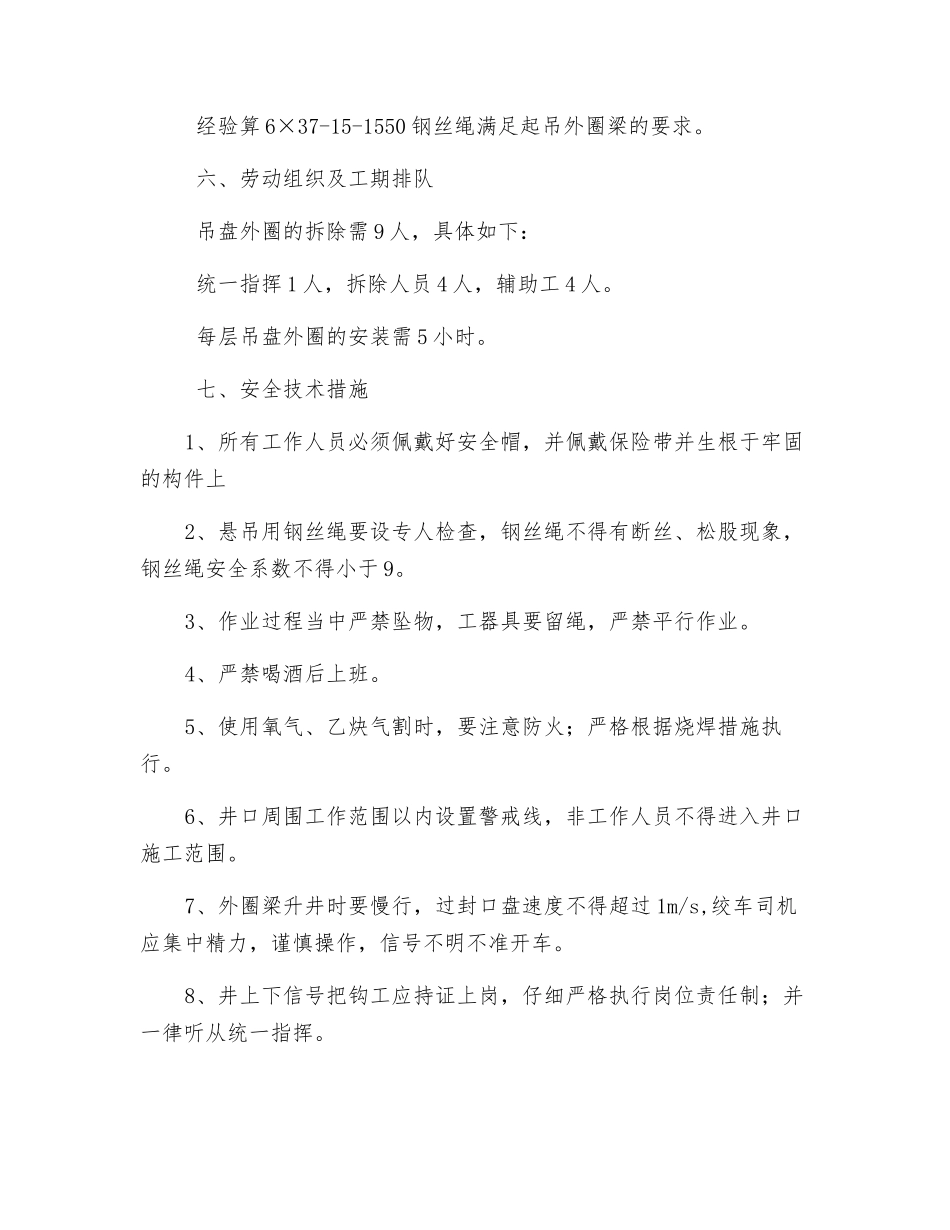

吊盘外圈拆除安全技术措施_第3页
3/4
吊盘外圈拆除安全技术措施一、工程概况: 皖北煤电集团公司朱集西矿井副井井筒净径 Ф8.0m,垂深1015.2M,冻结深度为 540m;井筒外壁直径φ9.4m、φ9.8m、φ10.4m、φ10.6m,内壁直径 φ8.0m;掘砌过程当中,根据施工组织设计,在-195m 和-345m 处变径,分别安装了 φ9.5m和 φ10.2m 的吊盘外圈。现已经进入套内壁施工,待套内壁施工至吊盘保护盘接近-345m 时,需拆除吊盘保护盘 φ10.2m 的吊盘外圈;再施工 3 模,拆除原上吊盘 φ10.2m 的吊盘外圈。待套内壁至吊盘保护盘接近-195m 时,用同样的方法拆除吊盘保护盘和原上吊盘 φ9.5m 的吊盘外圈。为安全、快速拆除吊盘外圈,特编制本措施。 二、拆除方法 待套内壁施工至吊盘保护盘接近第二次变径位置(-345m),开始拆除吊盘保护盘外圈。拆除时,首先将铺板拆除,装入罐中提升上井。然后从风筒口处沿顺时针方向逐块拆除外圈圈梁,用就近的钩头提升上井。继续套内壁 3 模后,拆除上吊盘外圈,拆除方法与保护盘相同。待套内壁施工至吊盘保护盘接近第一次变径位置(-195m),用同样的方法拆除吊盘保护盘和上吊盘 φ9.5m 的外圈。 三、拆除前的准备工作1、梅花扳手、尖锥、撬棍、细棕绳(φ14)、2T 手拉葫芦及联接用螺栓(M20×60)等的准备。2、氧气、乙炔气割的准备。3、悬吊用钢丝绳扣(φ15.5×8m)、保险绳(φ15.5mm)及5T、2T 卸扣等的准备。4、人员的准备(详见劳动组织)。 四、施工步骤及方法1、吊盘保护盘外圈的拆除 (1)当套内壁施工至吊盘保护盘接近第二次变径位置(-345m)时,开始拆除外圈。 (2)首先将最外层铺板拆除,装入罐中提升上井。 (3)从东侧风筒口处沿顺时针方向逐块拆除外圈圈梁;拆除圈梁联接螺栓时,每道圈梁留两颗螺栓,采纳人工拉棕绳将外圈梁逐块拉到吊盘内圈铺板上。 (4)用 φ15.5×8m 钢丝绳扣一端配 2T 卸扣牢固系在第一块外圈梁短梁的下端,然后绕外圈梁打一个倒耙,另一端挂在主提钩头上并系上钩头保险绳,缓慢提升上井; (5)依照同样的方法依次将其他圈梁拆除完毕,用就近的钩头将其逐块提升上井,并运至井口何时位置;2、用同样的方法拆除原上吊盘外圈。3、待套内壁施工至第一次变径位置(-195m)时,再次拆除吊盘外圈时依照上述同样的方法。 五、钢丝绳安全系数校核 单根外圈梁重约为 0.2T,6×37-15-1550 钢丝绳的破断拉力为 13.2T, 则安全系数为 13.2/0.2=66>9 倍,符合安全规程规定。 经验算 6×3...
