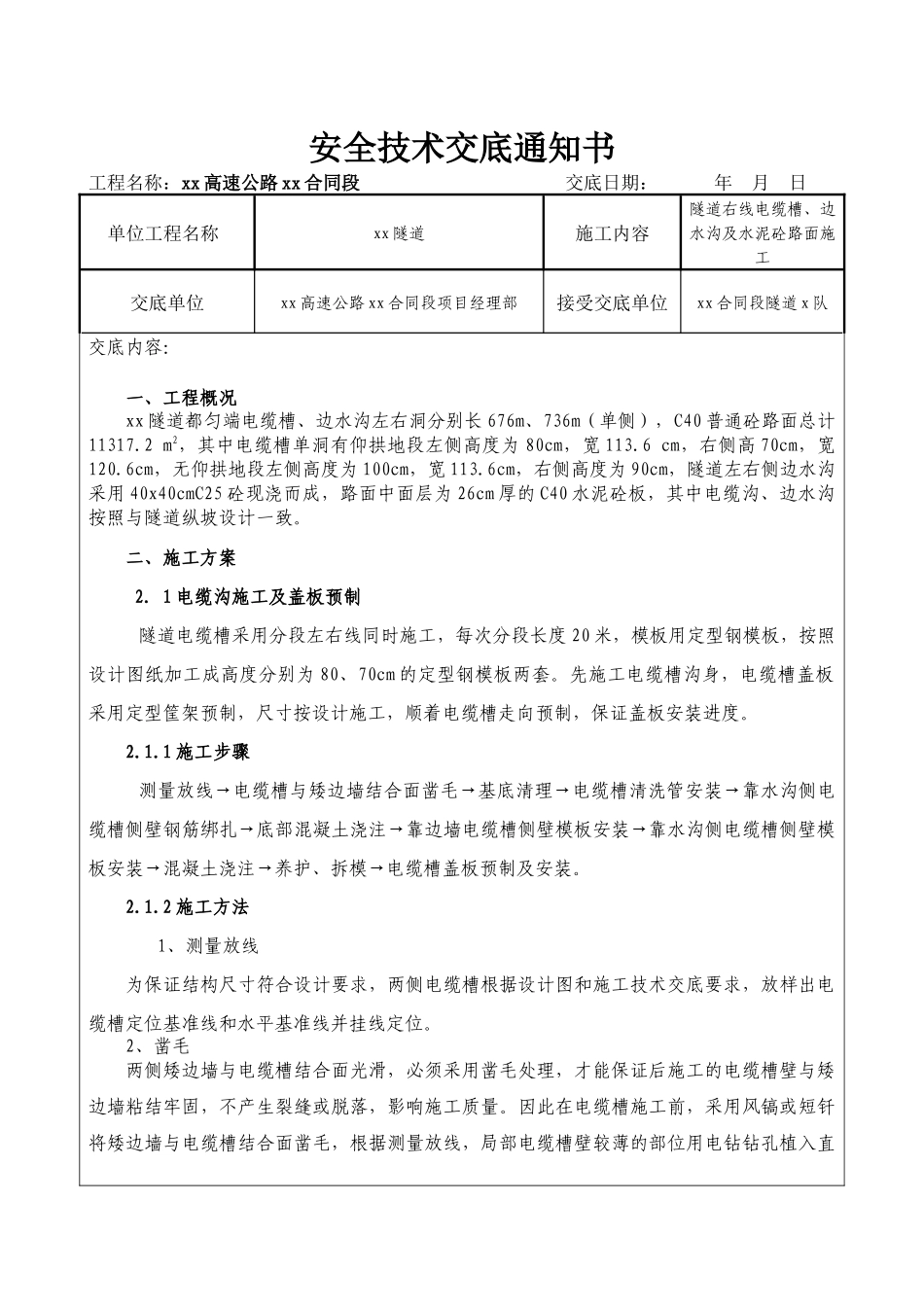

贵都高速公路 xx 合同段路基隧道 xx 工区安全技术交底通知书 xx 航局xx 高速公路 xx 合同段项目经理部xx 年 xx 月 xx 日安全技术交底通知书工程名称：xx 高速公路 xx 合同段 交底日期： 年 月 日单位工程名称xx 隧道施工内容隧道右线电缆槽、边水沟及水泥砼路面施工交底单位xx 高速公路 xx 合同段项目经理部接受交底单位xx 合同段隧道 x 队交底内容：一、工程概况xx 隧道都匀端电缆槽、边水沟左右洞分别长 676m、736m（单侧），C40 普通砼路面总计11317.2 m2，其中电缆槽单洞有仰拱地段左侧高度为 80cm，宽 113.6 cm，右侧高 70cm，宽120.6cm，无仰拱地段左侧高度为 100cm，宽 113.6cm，右侧高度为 90cm，隧道左右侧边水沟采用 40x40cmC25 砼现浇而成，路面中面层为 26cm 厚的 C40 水泥砼板，其中电缆沟、边水沟按照与隧道纵坡设计一致。二、施工方案 2．1 电缆沟施工及盖板预制隧道电缆槽采用分段左右线同时施工，每次分段长度 20 米，模板用定型钢模板，按照设计图纸加工成高度分别为 80、70cm 的定型钢模板两套。先施工电缆槽沟身，电缆槽盖板采用定型筐架预制，尺寸按设计施工，顺着电缆槽走向预制，保证盖板安装进度。2.1.1 施工步骤测量放线→电缆槽与矮边墙结合面凿毛→基底清理→电缆槽清洗管安装→靠水沟侧电缆槽侧壁钢筋绑扎→底部混凝土浇注→靠边墙电缆槽侧壁模板安装→靠水沟侧电缆槽侧壁模板安装→混凝土浇注→养护、拆模→电缆槽盖板预制及安装。2.1.2 施工方法 1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽根据设计图和施工技术交底要求，放样出电缆槽定位基准线和水平基准线并挂线定位。 2、凿毛两侧矮边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛，根据测量放线，局部电缆槽壁较薄的部位用电钻钻孔植入直径 φ8 钢筋，加强联结，植筋深度 10cm 左右。3、基底清理边墙结合面凿毛后，将电缆槽基底的松碴、杂物进行清理，并用高压水凿毛后边墙结合面和基底冲洗干净。4、φ50 塑料清洗管安装电缆槽清洗孔纵向每 50 米两侧各设一个，采用 φ50 塑料泄水管，每根长度为 50cm，电缆槽 φ50 塑料清洗管在施工电缆槽底混凝土时安装，要定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料清洗管跑位或混凝土灌入孔...
