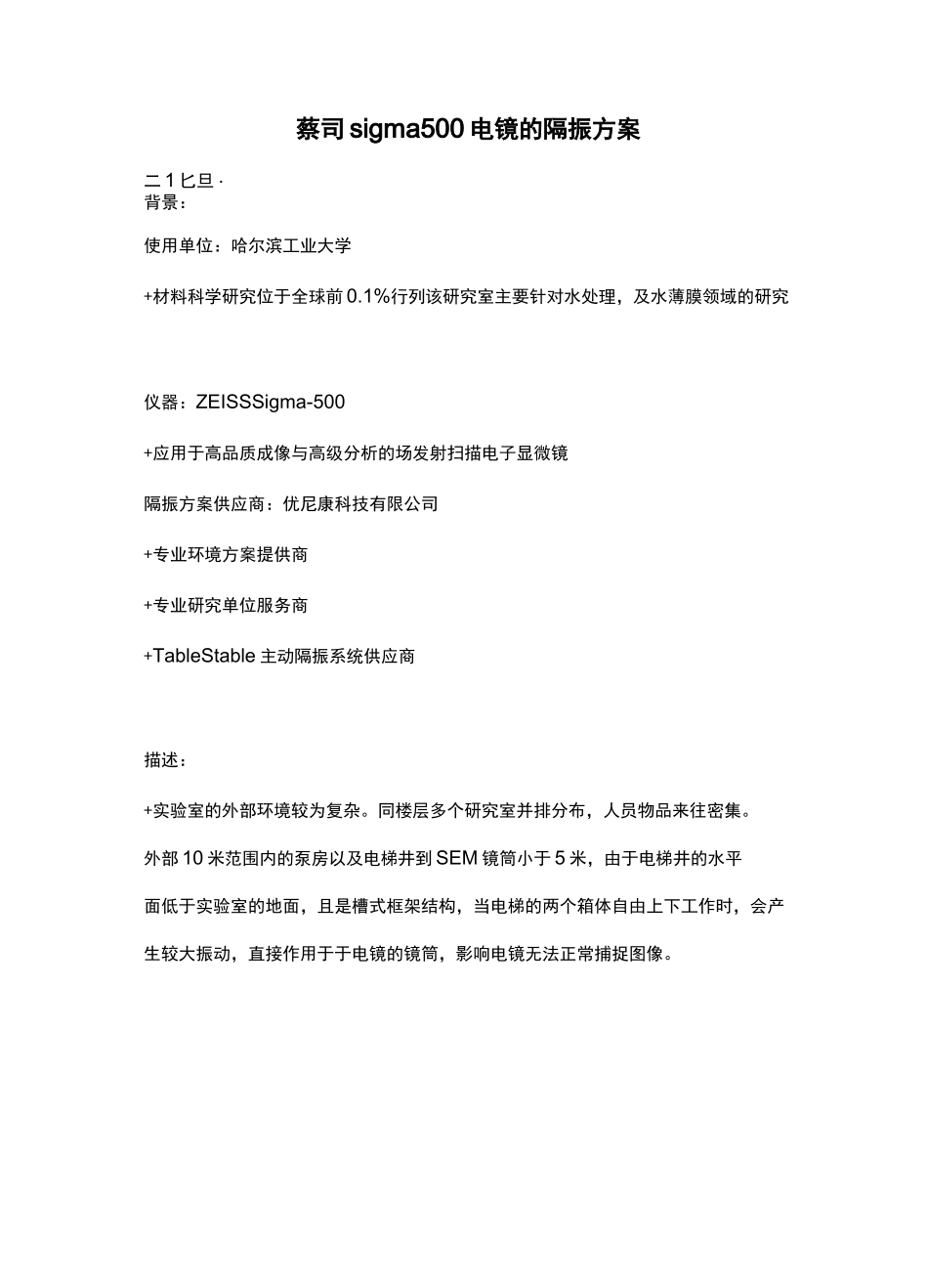

蔡司 sigma500 电镜的隔振方案二 1 匕旦・背景：使用单位：哈尔滨工业大学+材料科学研究位于全球前 0.1%行列该研究室主要针对水处理，及水薄膜领域的研究仪器：ZEISSSigma-500+应用于高品质成像与高级分析的场发射扫描电子显微镜隔振方案供应商：优尼康科技有限公司+专业环境方案提供商+专业研究单位服务商+TableStable 主动隔振系统供应商描述：+实验室的外部环境较为复杂。同楼层多个研究室并排分布，人员物品来往密集。外部 10 米范围内的泵房以及电梯井到 SEM 镜筒小于 5 米，由于电梯井的水平面低于实验室的地面，且是槽式框架结构，当电梯的两个箱体自由上下工作时，会产生较大振动，直接作用于于电镜的镜筒，影响电镜无法正常捕捉图像。泵研究硏究研宛硏究研究电梯5EM1_aI 研丸+Sigma500 内部集成了空气气垫，在 25Hz~40Hz 频率范围有较好的减震性。主要用途是减缓电镜内部产生的高频机械振动，对来自于地面的低频振动，则无法消除。+高性能主动隔振系统可以在 0.7Hz-200Hz,做主动减震,从而为电镜提供一个稳定的环境，提高所拍摄图片的质量。TableStable 主动隔振技术+主动和被动两种隔离机制同时工作，产生最优隔振效果+最先进的压电陶瓷技术，高效探测传入的振动并主动地消除振动+无低频共振+在空间 6 个自由度都有优秀的宽频谱衰减能力+高刚性设计AVI-400 主动隔振系统+模块化设计+具有高负载能力+小尺寸设计+适用各品牌电镜第一步：整体抬升电镜第二步：放置隔振系统第三步：连接线路并调整负载第四步：开始使用»蒲專画-汁濟 1、」/專iH*-si?辺牙齐曲滿咄辺血在冲口滿咄A丈一>Htiue!LSOErtioflzagw53Site-LnmwyToolIE*.SEMPl2&営Fticn13b!23mkjc叭 sP 也歩WFffiIsIIErrhmIMsmjr.ro帆洞 AVI>星帘?£.JM0iti3星 nt岸 g 帆s.n>SDT®wMaximiiiiiv+bBU&pLevels益SEflChamb-er-=§-1粵虽nl|1■■ 一-9旻%"|DhICharkmn匸迟ng--Frzaln^?mL.;-亠图像展示30 万倍-电梯运行时得到的图像 VS30 万倍-电梯运行+主动隔振时得到的图像主动隔振后得到的图像优势+性价比高+高度匹配电镜+小型化，适用于个性化要求+模块可扩展+不增加电镜横向空间+超薄设计，电镜重心仅增高 110mm+安装调试简便，无须国外工程师安装+维护费用低+国内样机试用及演示
