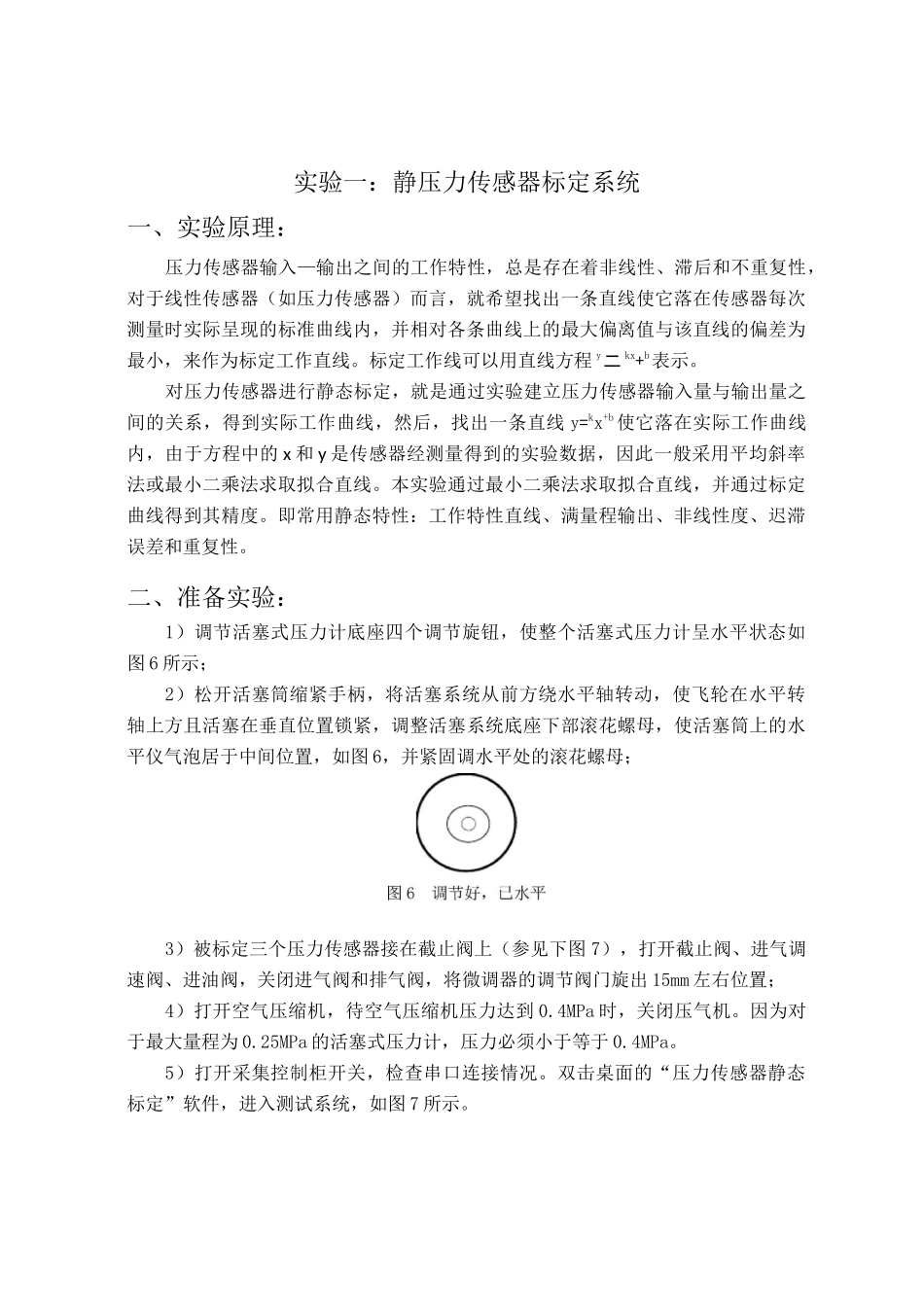

测试技术与传感器实验报告班级：学号：姓名：任课老师：年月日实验一：静压力传感器标定系统一、实验原理：压力传感器输入—输出之间的工作特性，总是存在着非线性、滞后和不重复性，对于线性传感器（如压力传感器）而言，就希望找出一条直线使它落在传感器每次测量时实际呈现的标准曲线内，并相对各条曲线上的最大偏离值与该直线的偏差为最小，来作为标定工作直线。标定工作线可以用直线方程 y二 kx+b表示。对压力传感器进行静态标定，就是通过实验建立压力传感器输入量与输出量之间的关系，得到实际工作曲线，然后，找出一条直线 y=kx+b使它落在实际工作曲线内，由于方程中的 x 和 y 是传感器经测量得到的实验数据，因此一般采用平均斜率法或最小二乘法求取拟合直线。本实验通过最小二乘法求取拟合直线，并通过标定曲线得到其精度。即常用静态特性：工作特性直线、满量程输出、非线性度、迟滞误差和重复性。二、准备实验：1）调节活塞式压力计底座四个调节旋钮，使整个活塞式压力计呈水平状态如图 6 所示；2）松开活塞筒缩紧手柄，将活塞系统从前方绕水平轴转动，使飞轮在水平转轴上方且活塞在垂直位置锁紧，调整活塞系统底座下部滚花螺母，使活塞筒上的水平仪气泡居于中间位置，如图 6，并紧固调水平处的滚花螺母；3）被标定三个压力传感器接在截止阀上（参见下图 7），打开截止阀、进气调速阀、进油阀，关闭进气阀和排气阀，将微调器的调节阀门旋出 15mm 左右位置；4）打开空气压缩机，待空气压缩机压力达到 0.4MPa 时，关闭压气机。因为对于最大量程为 0.25MPa 的活塞式压力计，压力必须小于等于 0.4MPa。5）打开采集控制柜开关，检查串口连接情况。双击桌面的“压力传感器静态标定”软件，进入测试系统，如图 7 所示。图 7 压力传感器标定系统6）新建实验单击工具栏“新建”按钮」新建或者菜单栏“系统”下拉菜单中“新建实验”，在弹出的对话框中，输入学生姓名、学号和指导老师等信息后，点击登录即可开始做实验，如图 8 所示。期St 牡亦强f,lfn|rx'实蚩时『可 2010.S.3014:14:26系统（S）| 操作迫） —新建实 验矿 —~退出实验迢）图 8 新建实验7）采集周期设定点击操作选项中采集周期设定按钮，弹出如图 9 的对话框，键入 2-20 之间任意一采集周期值，以 2 为例，意为每 2 秒采集一次。本实验对每一个压力点进行 5 次采样，然后取其平均值。口叵 I冈当前采样时间’囲秒设定耒样时间’秒操作...
