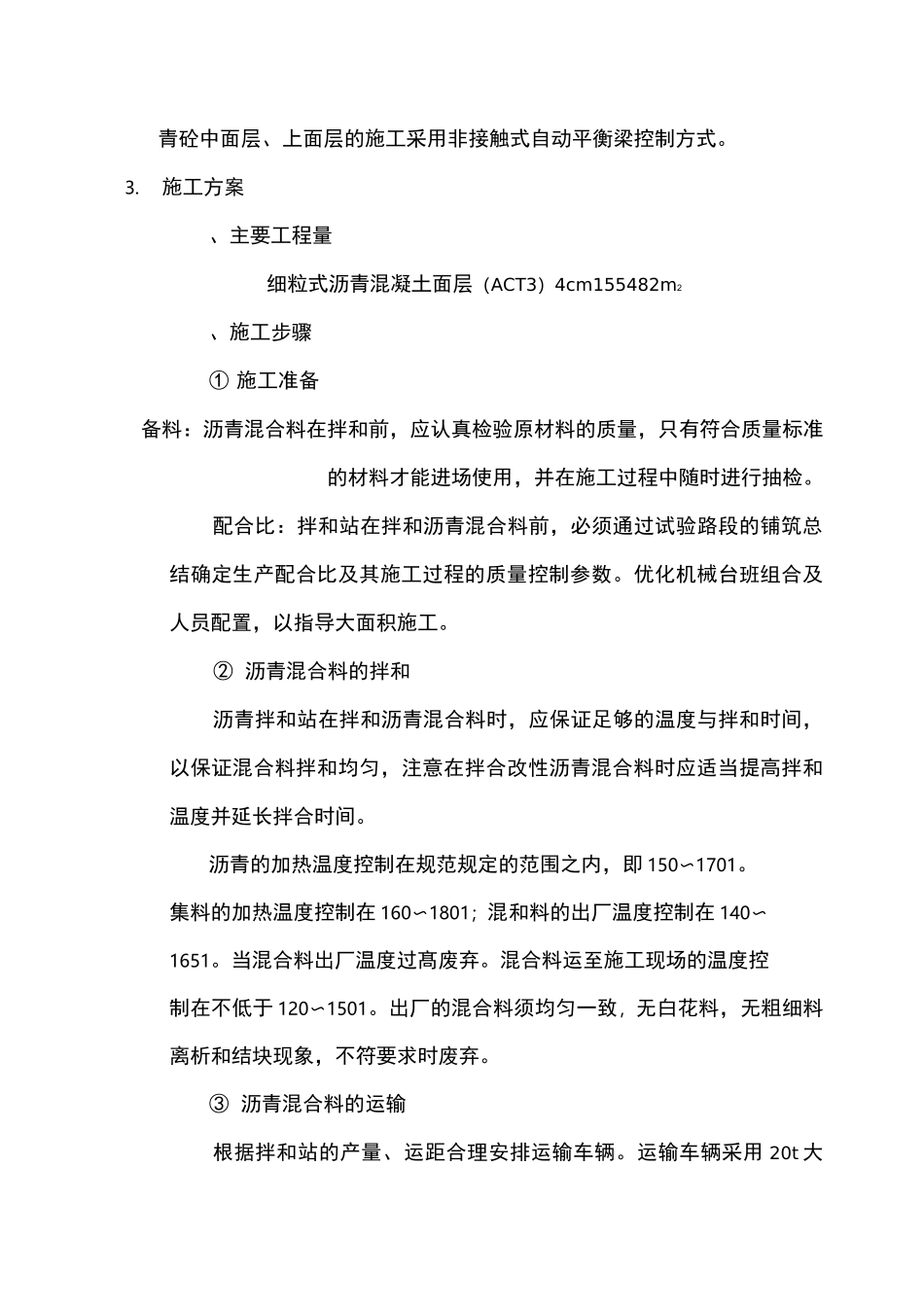

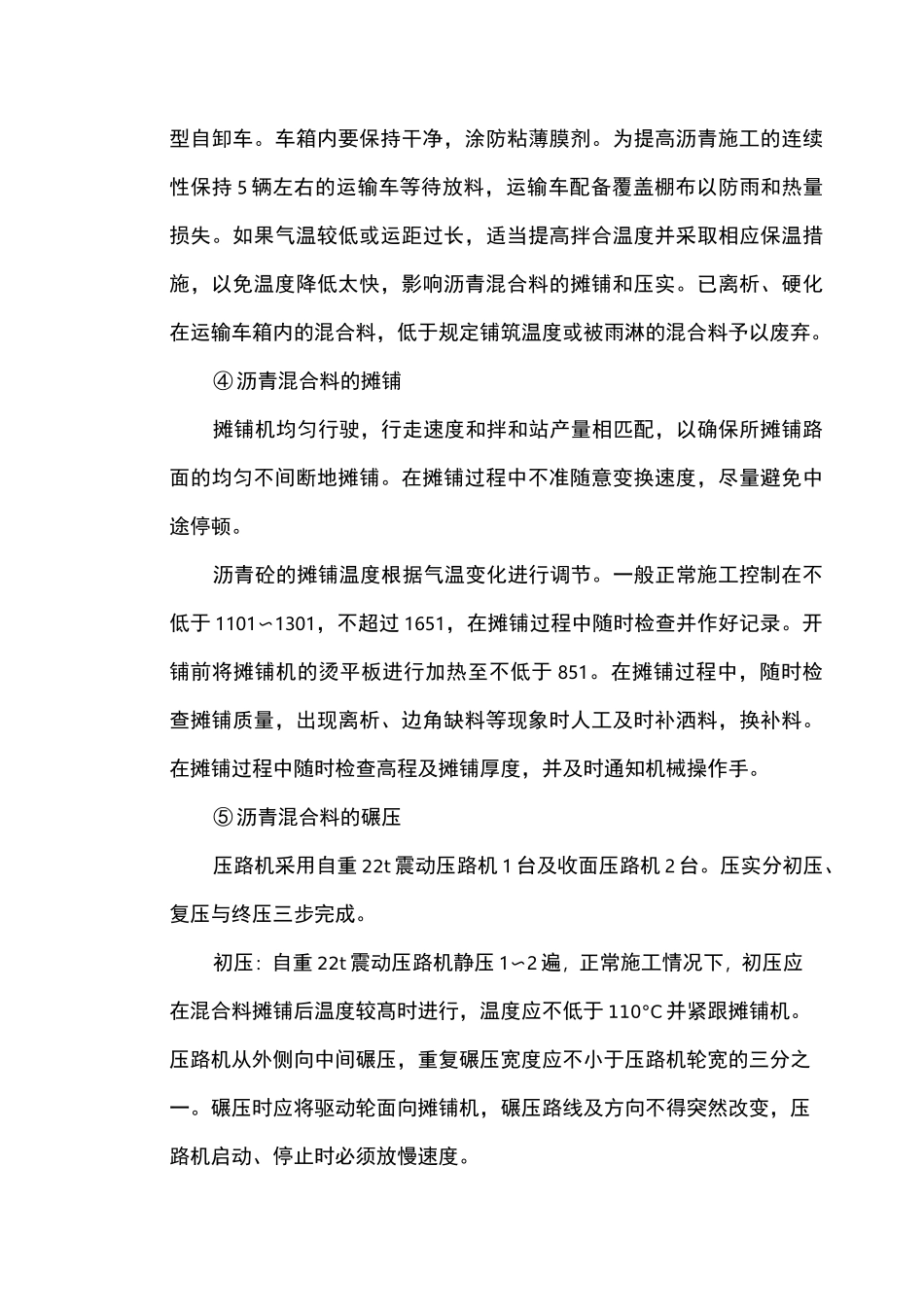

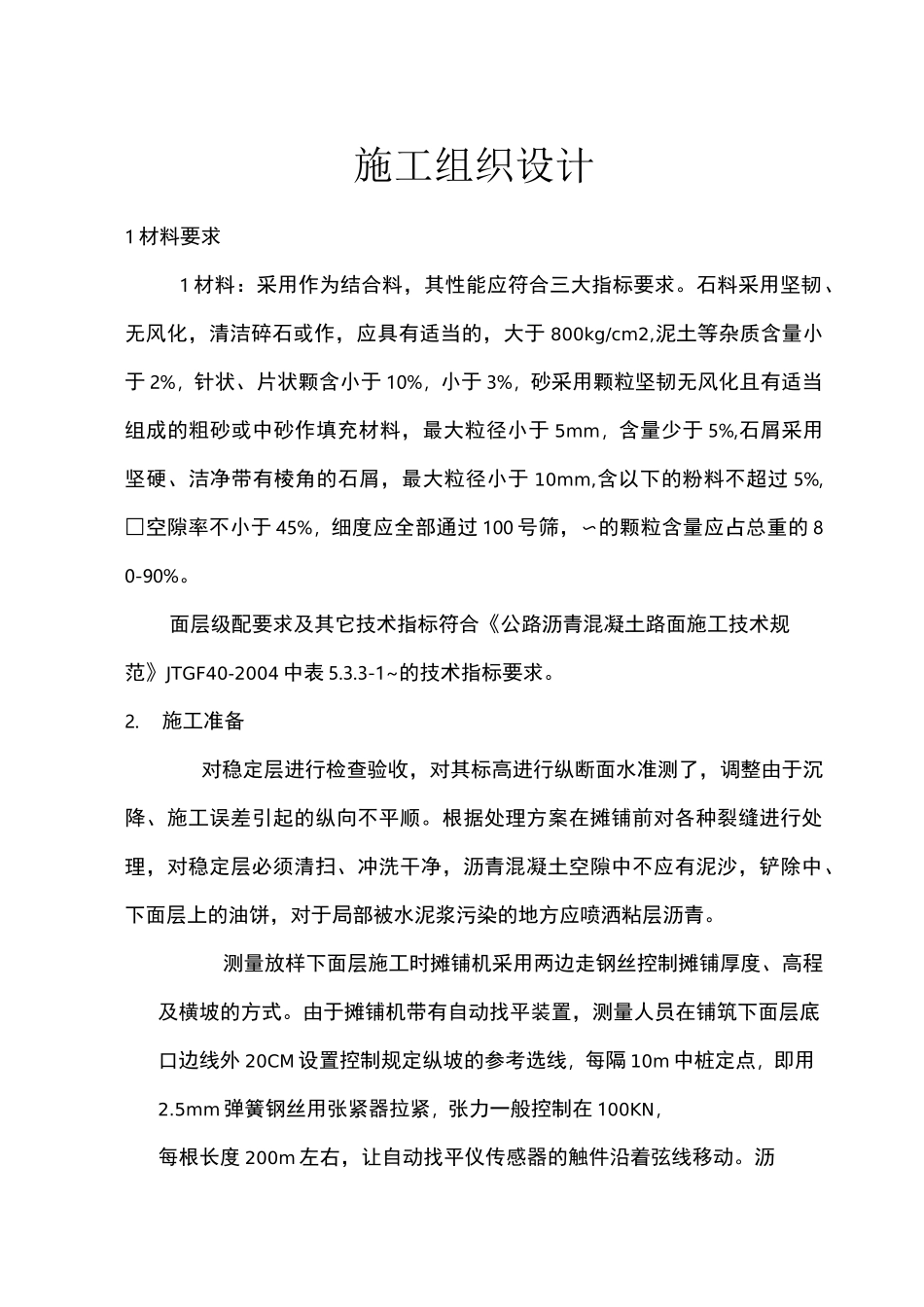

施工组织设计1 材料要求1 材料：采用作为结合料，其性能应符合三大指标要求。石料采用坚韧、无风化，清洁碎石或作，应具有适当的，大于 800kg/cm2,泥土等杂质含量小于 2%，针状、片状颗含小于 10%，小于 3%，砂采用颗粒坚韧无风化且有适当组成的粗砂或中砂作填充材料，最大粒径小于 5mm，含量少于 5%,石屑采用坚硬、洁净带有棱角的石屑，最大粒径小于 10mm,含以下的粉料不超过 5%,□空隙率不小于 45%，细度应全部通过 100 号筛，〜的颗粒含量应占总重的 80-90%。面层级配要求及其它技术指标符合《公路沥青混凝土路面施工技术规范》JTGF40-2004 中表 5.3.3-1~的技术指标要求。2.施工准备对稳定层进行检查验收，对其标高进行纵断面水准测了，调整由于沉降、施工误差引起的纵向不平顺。根据处理方案在摊铺前对各种裂缝进行处理，对稳定层必须清扫、冲洗干净，沥青混凝土空隙中不应有泥沙，铲除中、下面层上的油饼，对于局部被水泥浆污染的地方应喷洒粘层沥青。测量放样下面层施工时摊铺机采用两边走钢丝控制摊铺厚度、高程及横坡的方式。由于摊铺机带有自动找平装置，测量人员在铺筑下面层底口边线外 20CM 设置控制规定纵坡的参考选线，每隔 10m 中桩定点，即用2.5mm 弹簧钢丝用张紧器拉紧，张力一般控制在 100KN，每根长度 200m 左右，让自动找平仪传感器的触件沿着弦线移动。沥青砼中面层、上面层的施工采用非接触式自动平衡梁控制方式。3.施工方案、主要工程量细粒式沥青混凝土面层（ACT3）4cm155482m2、施工步骤① 施工准备备料：沥青混合料在拌和前，应认真检验原材料的质量，只有符合质量标准的材料才能进场使用，并在施工过程中随时进行抽检。配合比：拌和站在拌和沥青混合料前，必须通过试验路段的铺筑总结确定生产配合比及其施工过程的质量控制参数。优化机械台班组合及人员配置，以指导大面积施工。② 沥青混合料的拌和沥青拌和站在拌和沥青混合料时，应保证足够的温度与拌和时间，以保证混合料拌和均匀，注意在拌合改性沥青混合料时应适当提高拌和温度并延长拌合时间。沥青的加热温度控制在规范规定的范围之内，即 150〜1701。集料的加热温度控制在 160〜1801；混和料的出厂温度控制在 140〜1651。当混合料出厂温度过髙废弃。混合料运至施工现场的温度控制在不低于 120〜1501。出厂的混合料须均匀一致，无白花料，无粗细料离析和结块现象，不符要求时废弃。③ 沥青混合料的运输根据拌和站的产量、运距合理...
