10kV互感器技术条件说明书

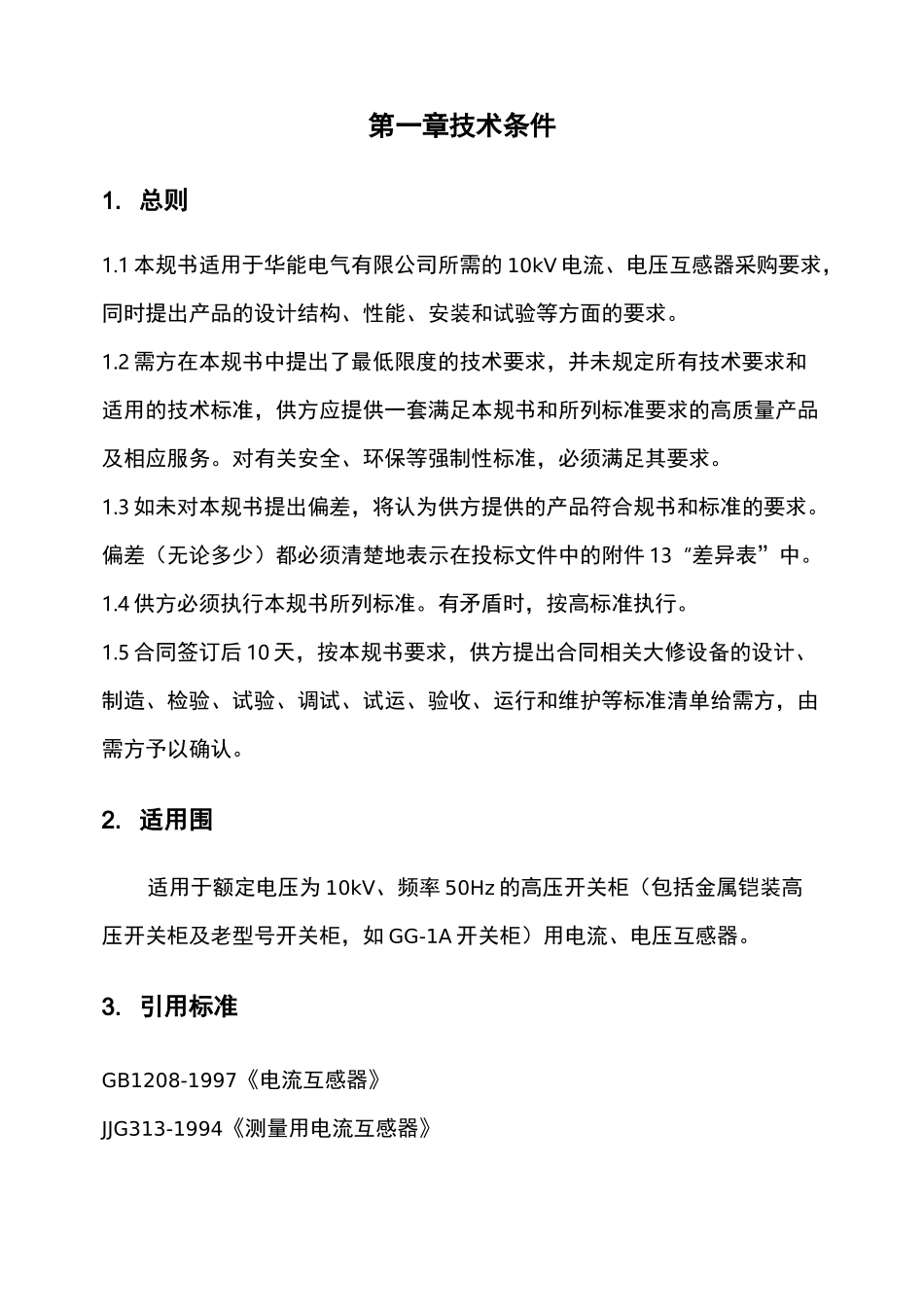

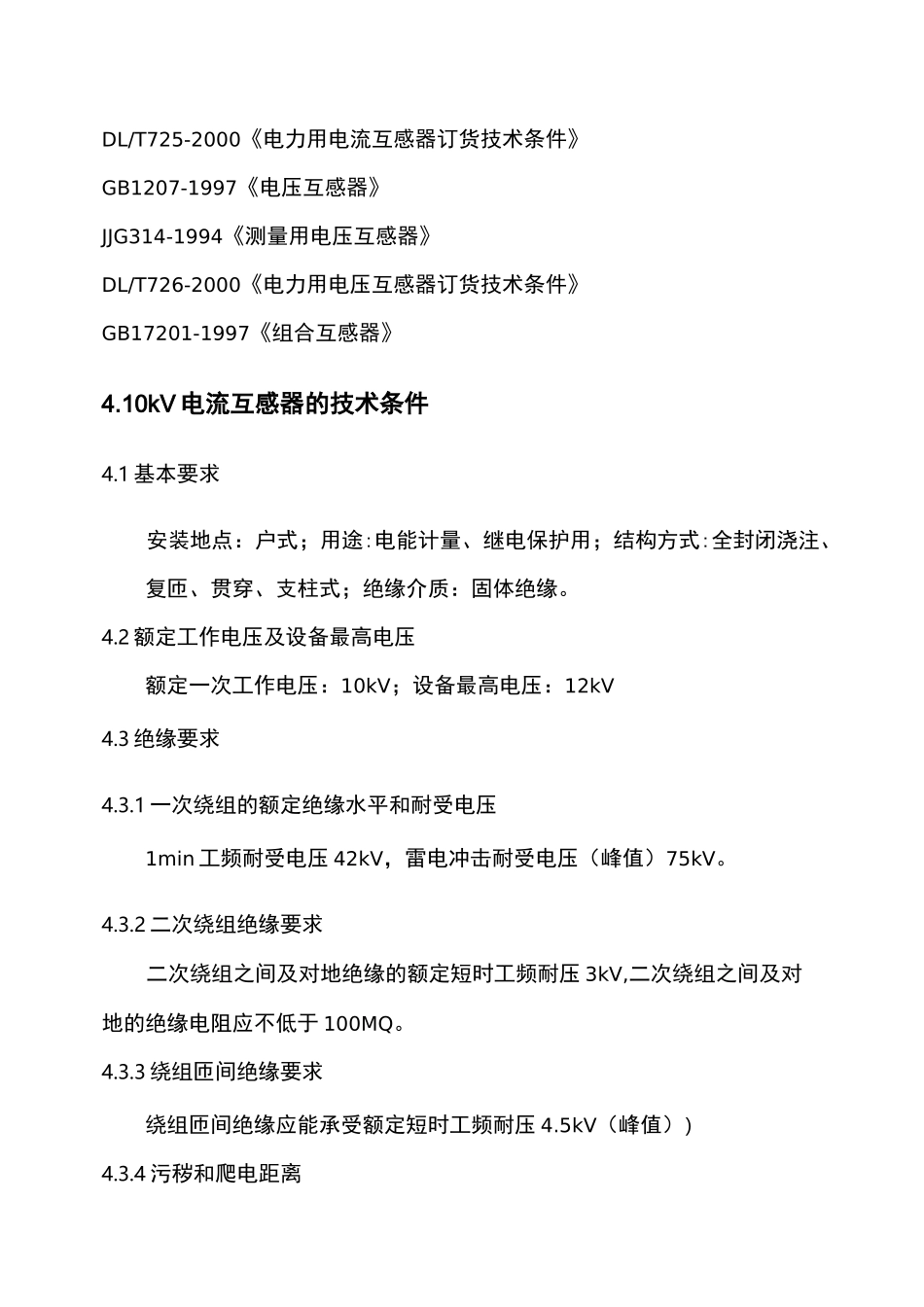

10kV 互感器技术条件说明书华能电气公司第一章技术条件1. 总则1.1 本规书适用于华能电气有限公司所需的 10kV 电流、电压互感器采购要求，同时提出产品的设计结构、性能、安装和试验等方面的要求。1.2 需方在本规书中提出了最低限度的技术要求，并未规定所有技术要求和适用的技术标准，供方应提供一套满足本规书和所列标准要求的高质量产品及相应服务。对有关安全、环保等强制性标准，必须满足其要求。1.3 如未对本规书提出偏差，将认为供方提供的产品符合规书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的附件 13“差异表”中。1.4 供方必须执行本规书所列标准。有矛盾时，按高标准执行。1.5 合同签订后 10 天，按本规书要求，供方提出合同相关大修设备的设计、制造、检验、试验、调试、试运、验收、运行和维护等标准清单给需方，由需方予以确认。2. 适用围适用于额定电压为 10kV、频率 50Hz 的高压开关柜（包括金属铠装高压开关柜及老型号开关柜，如 GG-1A 开关柜）用电流、电压互感器。3. 引用标准GB1208-1997《电流互感器》JJG313-1994《测量用电流互感器》DL/T725-2000《电力用电流互感器订货技术条件》GB1207-1997《电压互感器》JJG314-1994《测量用电压互感器》DL/T726-2000《电力用电压互感器订货技术条件》GB17201-1997《组合互感器》4.10kV 电流互感器的技术条件4.1 基本要求安装地点：户式；用途:电能计量、继电保护用；结构方式:全封闭浇注、复匝、贯穿、支柱式；绝缘介质：固体绝缘。4.2 额定工作电压及设备最高电压额定一次工作电压：10kV；设备最高电压：12kV4.3 绝缘要求4.3.1 一次绕组的额定绝缘水平和耐受电压1min 工频耐受电压 42kV，雷电冲击耐受电压（峰值）75kV。4.3.2 二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压 3kV,二次绕组之间及对地的绝缘电阻应不低于 100MQ。4.3.3 绕组匝间绝缘要求绕组匝间绝缘应能承受额定短时工频耐压 4.5kV（峰值））4.3.4 污秽和爬电距离污秽等级：ll；爬电比距：按设备最高电压 12kV 计算，相对地之间最小爬电比距为 20mm/kV。4.4 局部放电水平产品局部放电水平应符合《电流互感器》(GB1208-1997)和《互感器局部放电测量》(GB5583-1997)中的相关要求。4.5 额定频率额定频率 50Hz。4.6 额定电流额定一次电流标准值见物资需求表，额定二次电流标准值为 5A。4.7 准确级计量线圈两组，电流互感器的准确级为 0.2S、0.2，...
