二次接线施工方案

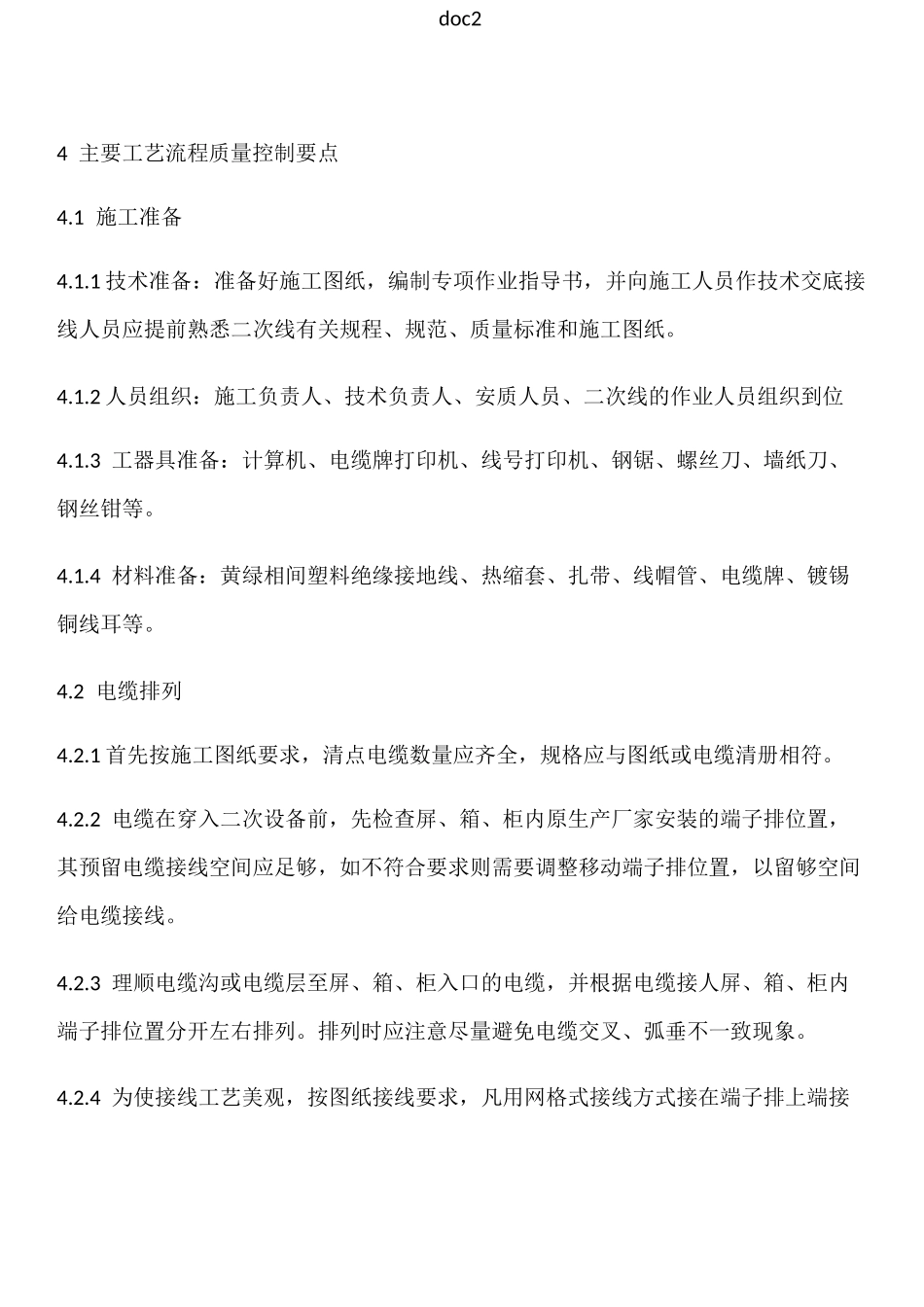

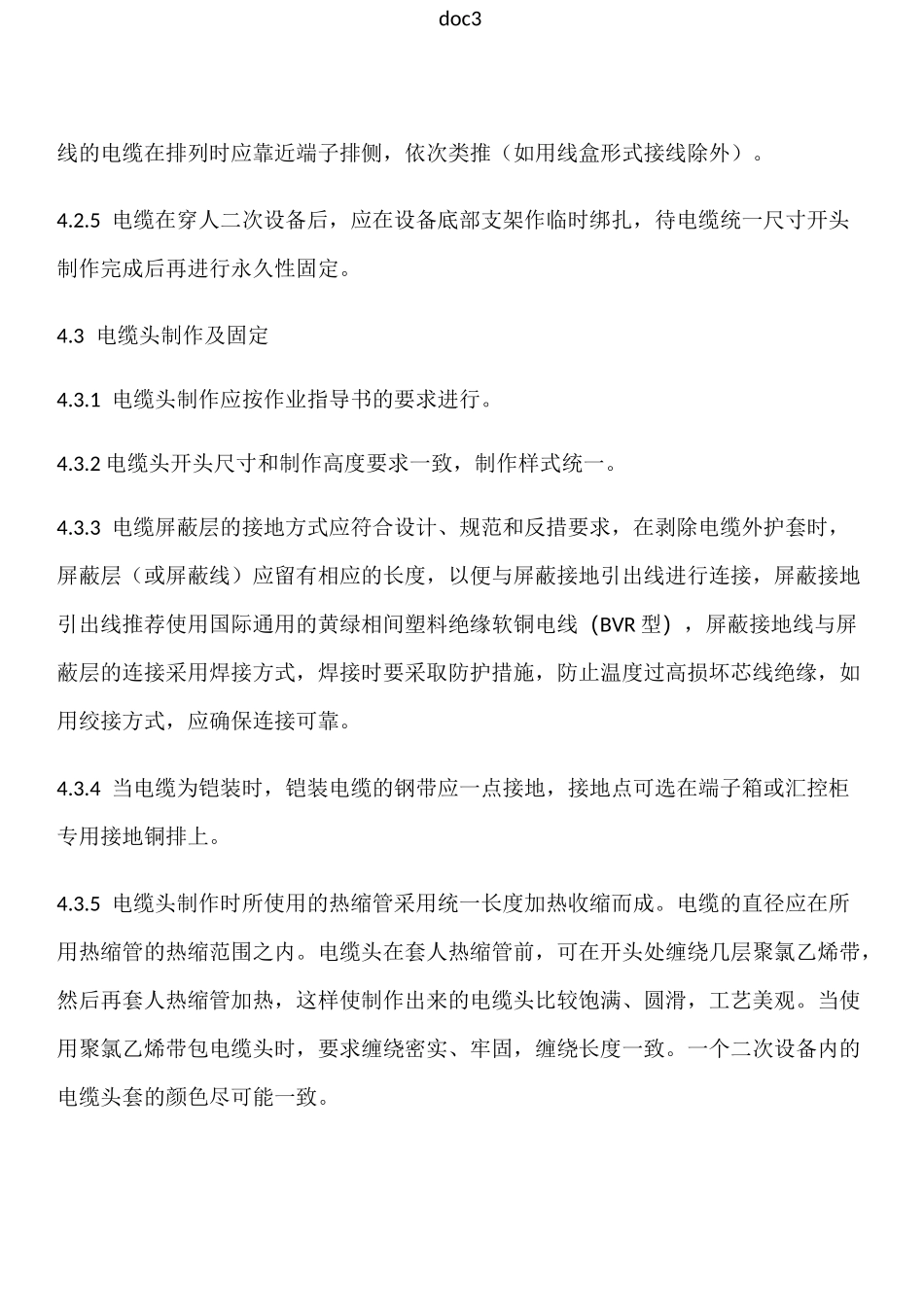

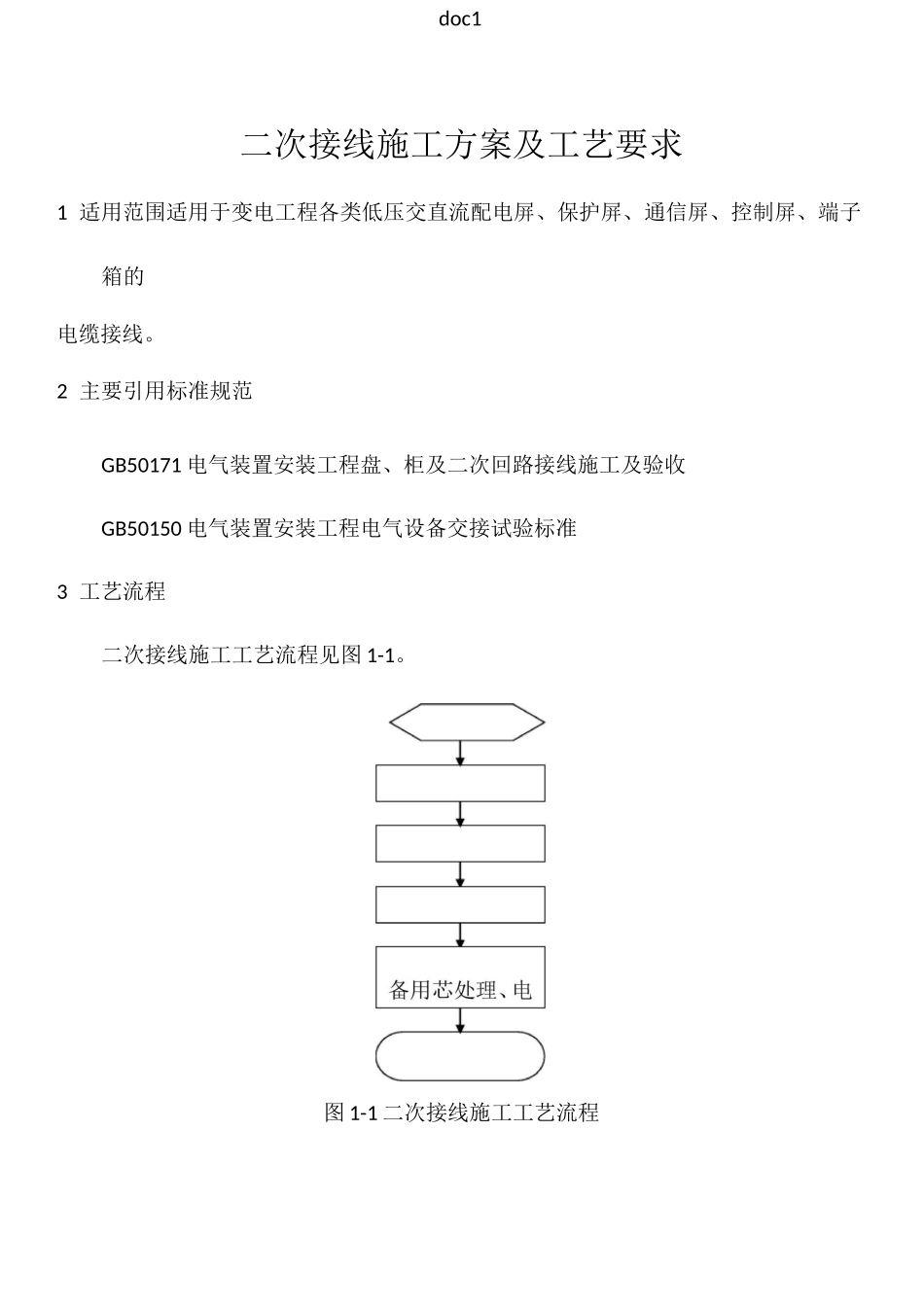

doc1二次接线施工方案及工艺要求1 适用范围适用于变电工程各类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。2 主要引用标准规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收GB50150 电气装置安装工程电气设备交接试验标准3 工艺流程二次接线施工工艺流程见图 1-1。图 1-1 二次接线施工工艺流程doc24 主要工艺流程质量控制要点4.1 施工准备4.1.1 技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底接线人员应提前熟悉二次线有关规程、规范、质量标准和施工图纸。4.1.2 人员组织：施工负责人、技术负责人、安质人员、二次线的作业人员组织到位4.1.3 工器具准备：计算机、电缆牌打印机、线号打印机、钢锯、螺丝刀、墙纸刀、钢丝钳等。4.1.4 材料准备：黄绿相间塑料绝缘接地线、热缩套、扎带、线帽管、电缆牌、镀锡铜线耳等。4.2 电缆排列4.2.1 首先按施工图纸要求，清点电缆数量应齐全，规格应与图纸或电缆清册相符。4.2.2 电缆在穿入二次设备前，先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整移动端子排位置，以留够空间给电缆接线。4.2.3 理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。排列时应注意尽量避免电缆交叉、弧垂不一致现象。4.2.4 为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端接doc3线的电缆在排列时应靠近端子排侧，依次类推（如用线盒形式接线除外）。4.2.5 电缆在穿人二次设备后，应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。4.3 电缆头制作及固定4.3.1 电缆头制作应按作业指导书的要求进行。4.3.2 电缆头开头尺寸和制作高度要求一致，制作样式统一。4.3.3 电缆屏蔽层的接地方式应符合设计、规范和反措要求，在剥除电缆外护套时，屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线（BVR 型），屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。4.3.4 当电缆为铠装时，铠装电缆的钢带应一点接地，接地点可选在端子箱或汇控柜专用接地铜排上。4.3.5 电缆头制作时所使用的热缩管采用统一长度加热收缩而成。电缆的直径应在所用热缩管的...
