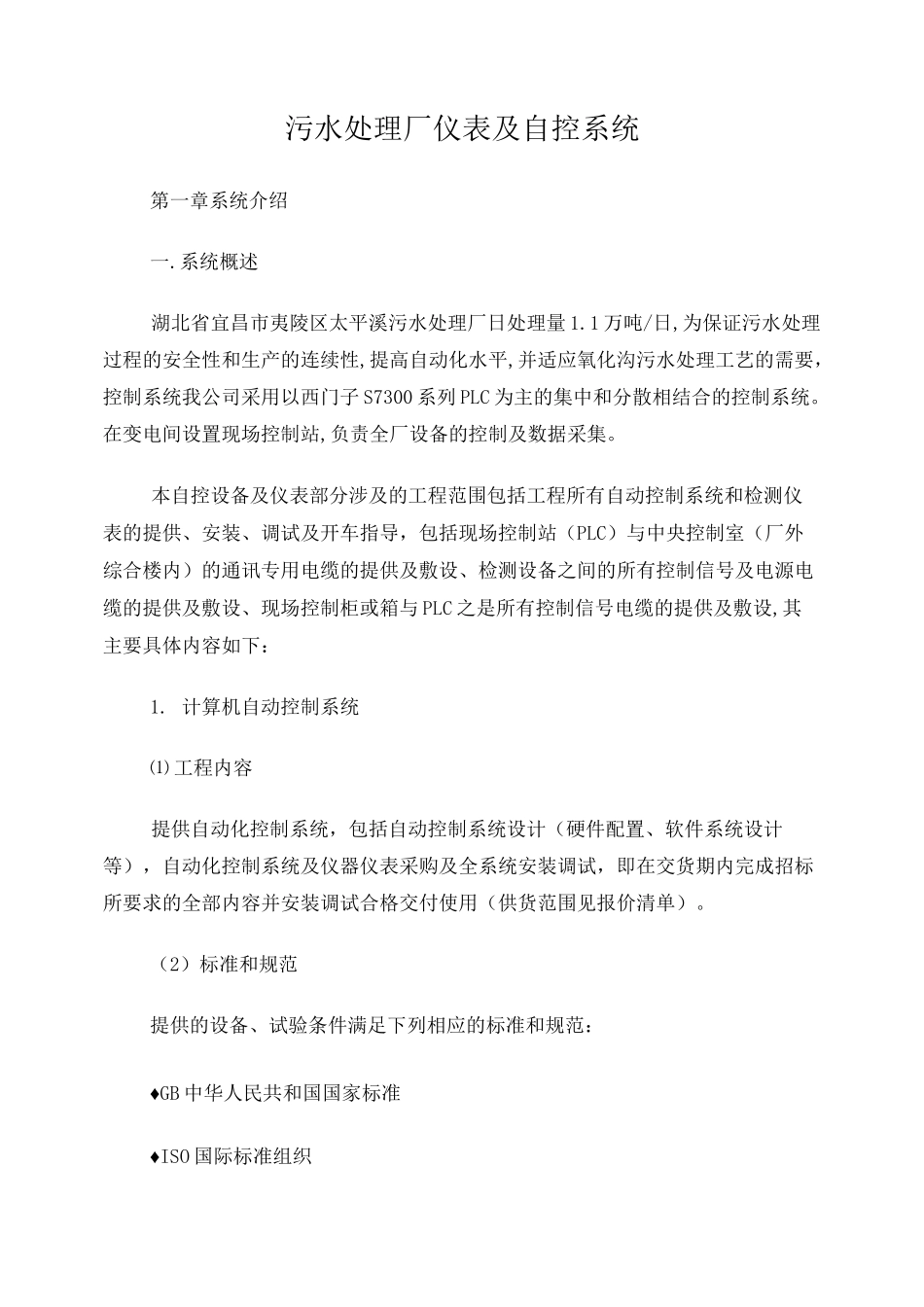

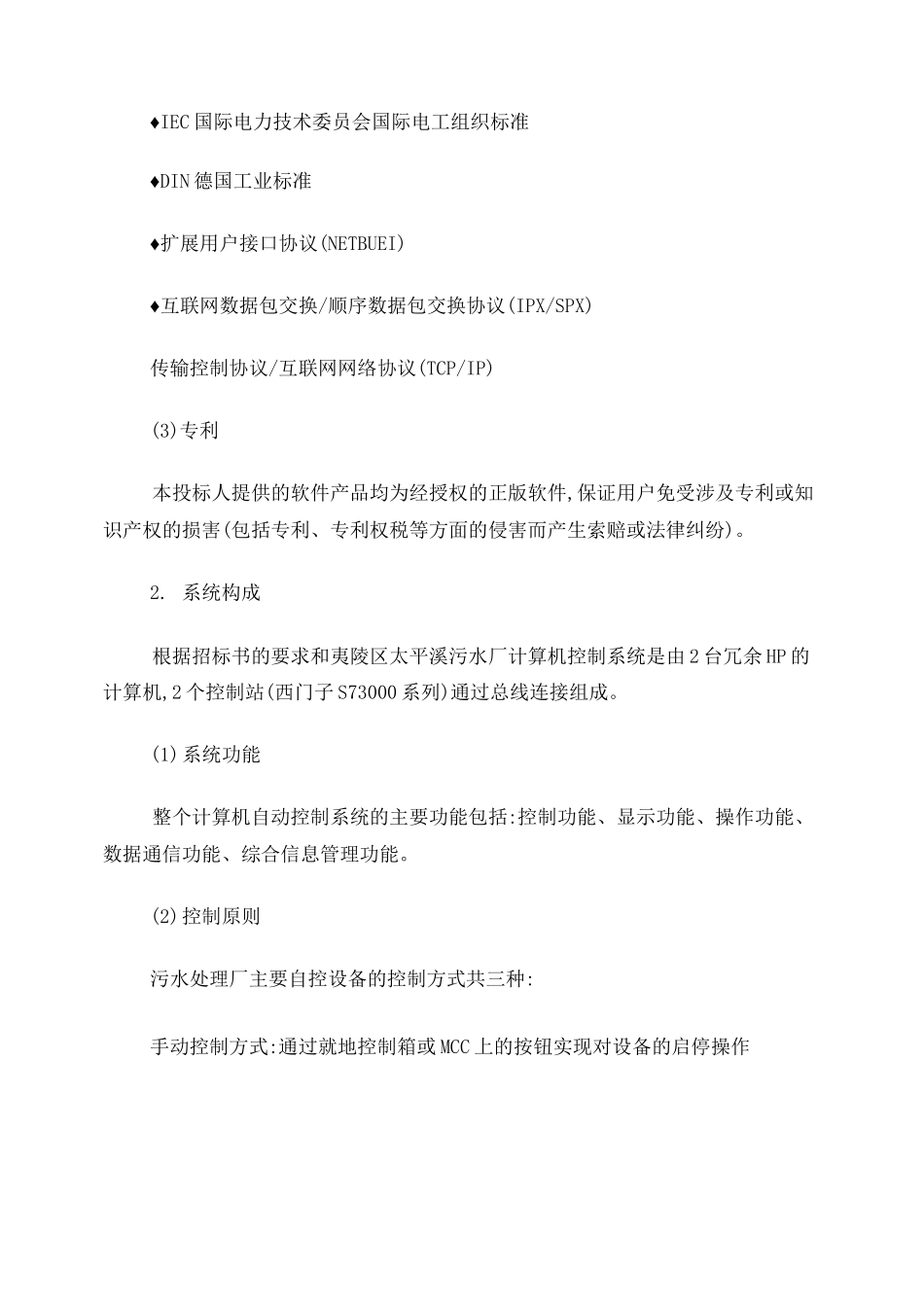

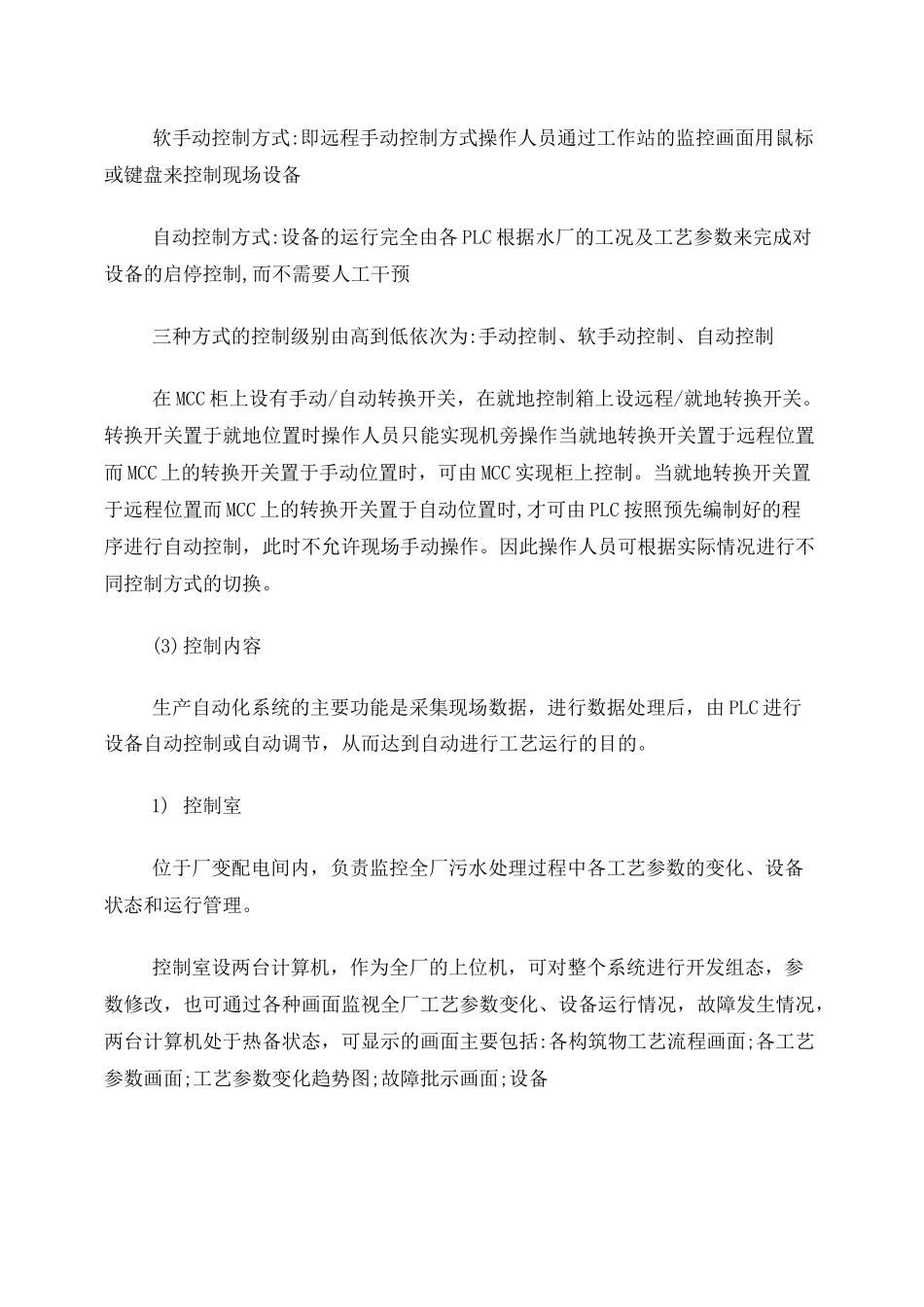

污水处理厂仪表及自控系统第一章系统介绍一.系统概述湖北省宜昌市夷陵区太平溪污水处理厂日处理量 1.1 万吨/日,为保证污水处理过程的安全性和生产的连续性,提高自动化水平,并适应氧化沟污水处理工艺的需要，控制系统我公司采用以西门子 S7300 系列 PLC 为主的集中和分散相结合的控制系统。在变电间设置现场控制站,负责全厂设备的控制及数据采集。本自控设备及仪表部分涉及的工程范围包括工程所有自动控制系统和检测仪表的提供、安装、调试及开车指导，包括现场控制站（PLC）与中央控制室（厂外综合楼内）的通讯专用电缆的提供及敷设、检测设备之间的所有控制信号及电源电缆的提供及敷设、现场控制柜或箱与 PLC 之是所有控制信号电缆的提供及敷设,其主要具体内容如下：1. 计算机自动控制系统⑴ 工程内容提供自动化控制系统，包括自动控制系统设计（硬件配置、软件系统设计等），自动化控制系统及仪器仪表采购及全系统安装调试，即在交货期内完成招标所要求的全部内容并安装调试合格交付使用（供货范围见报价清单）。（2）标准和规范提供的设备、试验条件满足下列相应的标准和规范：♦GB 中华人民共和国国家标准♦ISO 国际标准组织♦IEC 国际电力技术委员会国际电工组织标准♦DIN 德国工业标准♦扩展用户接口协议(NETBUEI)♦互联网数据包交换/顺序数据包交换协议(IPX/SPX)传输控制协议/互联网网络协议(TCP/IP)(3)专利本投标人提供的软件产品均为经授权的正版软件,保证用户免受涉及专利或知识产权的损害(包括专利、专利权税等方面的侵害而产生索赔或法律纠纷)。2. 系统构成根据招标书的要求和夷陵区太平溪污水厂计算机控制系统是由 2 台冗余 HP 的计算机,2 个控制站(西门子 S73000 系列)通过总线连接组成。(1)系统功能整个计算机自动控制系统的主要功能包括:控制功能、显示功能、操作功能、数据通信功能、综合信息管理功能。(2)控制原则污水处理厂主要自控设备的控制方式共三种:手动控制方式:通过就地控制箱或 MCC 上的按钮实现对设备的启停操作软手动控制方式:即远程手动控制方式操作人员通过工作站的监控画面用鼠标或键盘来控制现场设备自动控制方式:设备的运行完全由各 PLC 根据水厂的工况及工艺参数来完成对设备的启停控制,而不需要人工干预三种方式的控制级别由高到低依次为:手动控制、软手动控制、自动控制在 MCC 柜上设有手动/自动转换开关，在就地控制箱上设远程/就地转换开关。转换开关置于就地位置时操作人员只...
