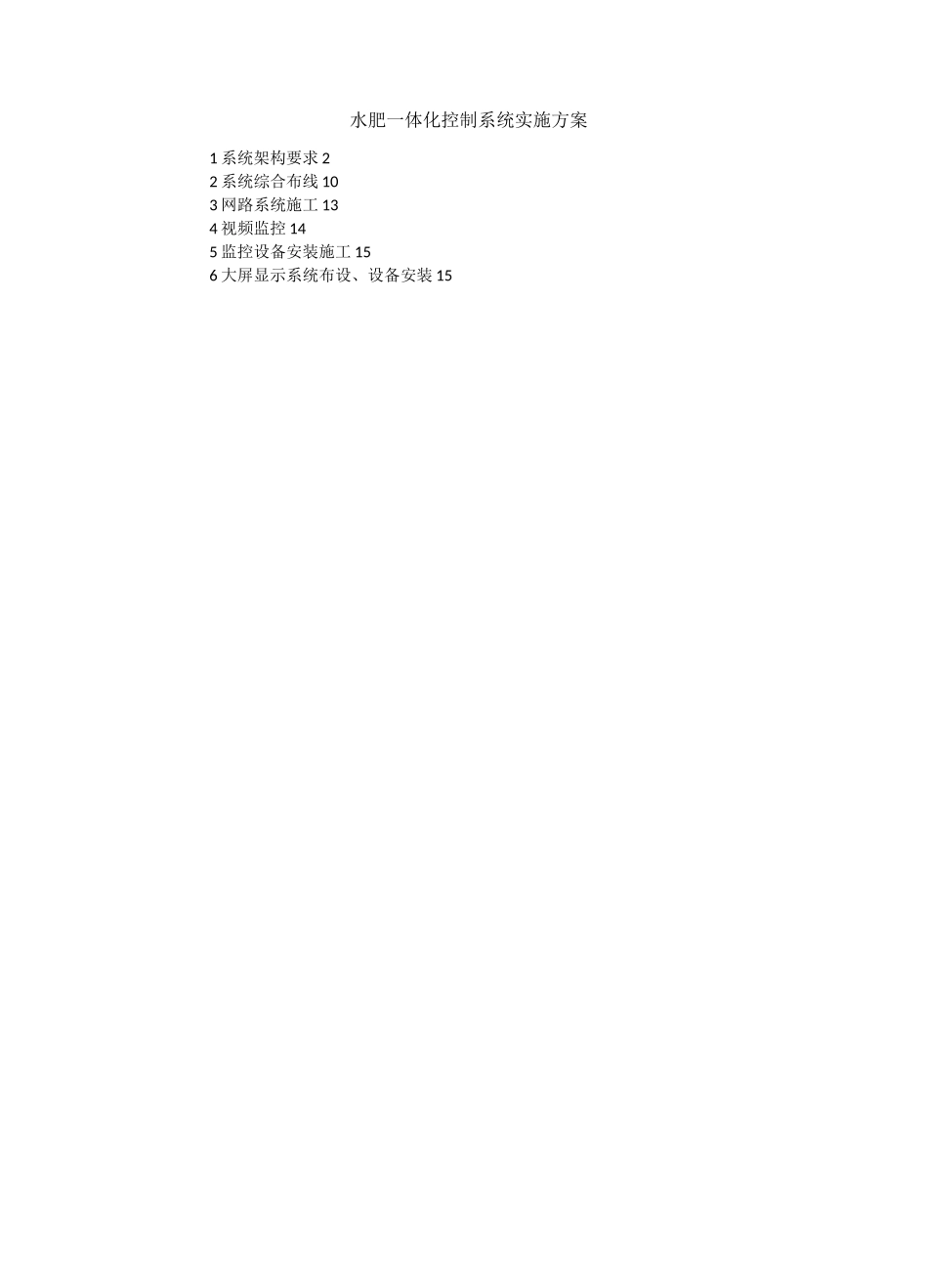

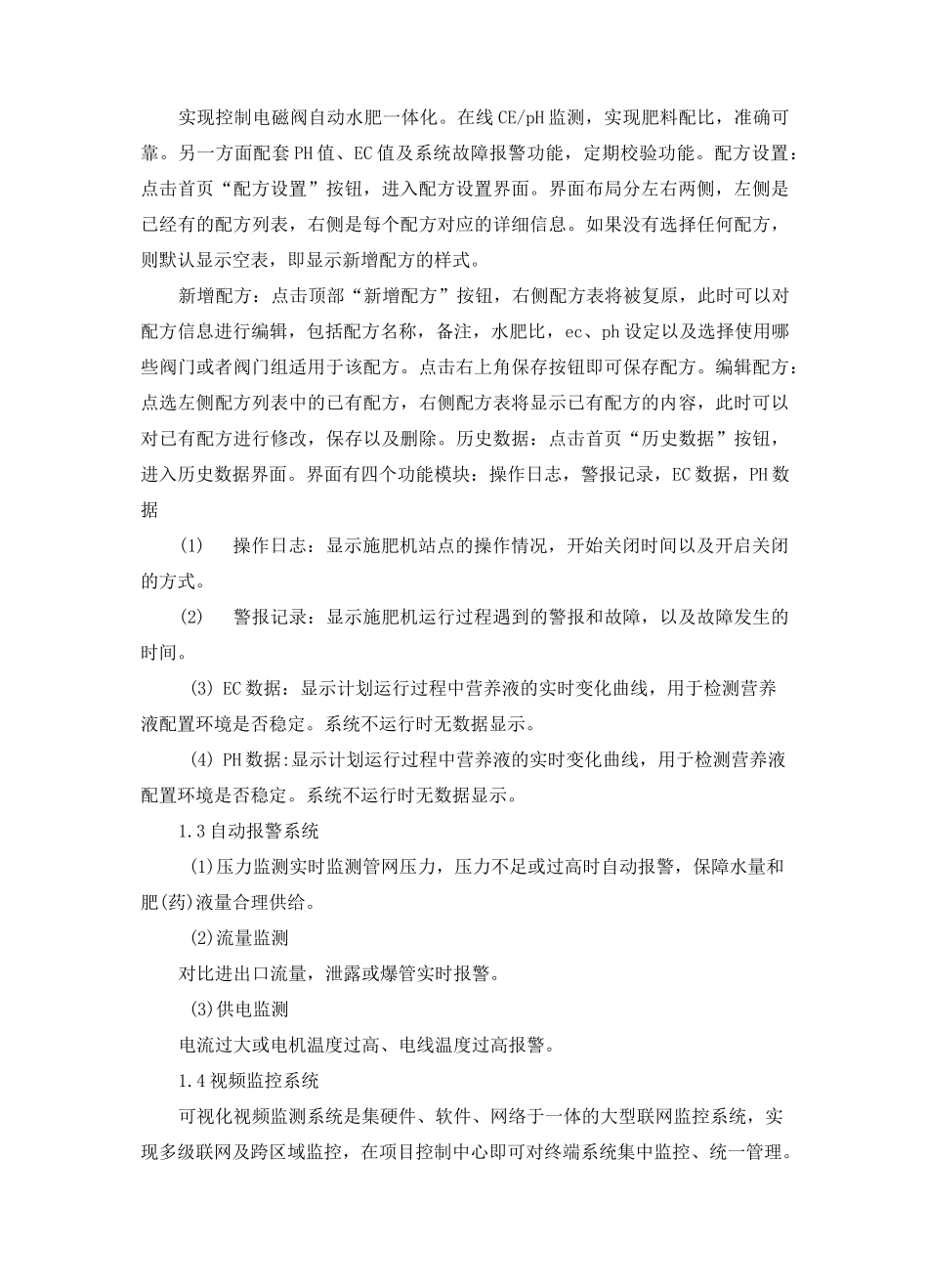

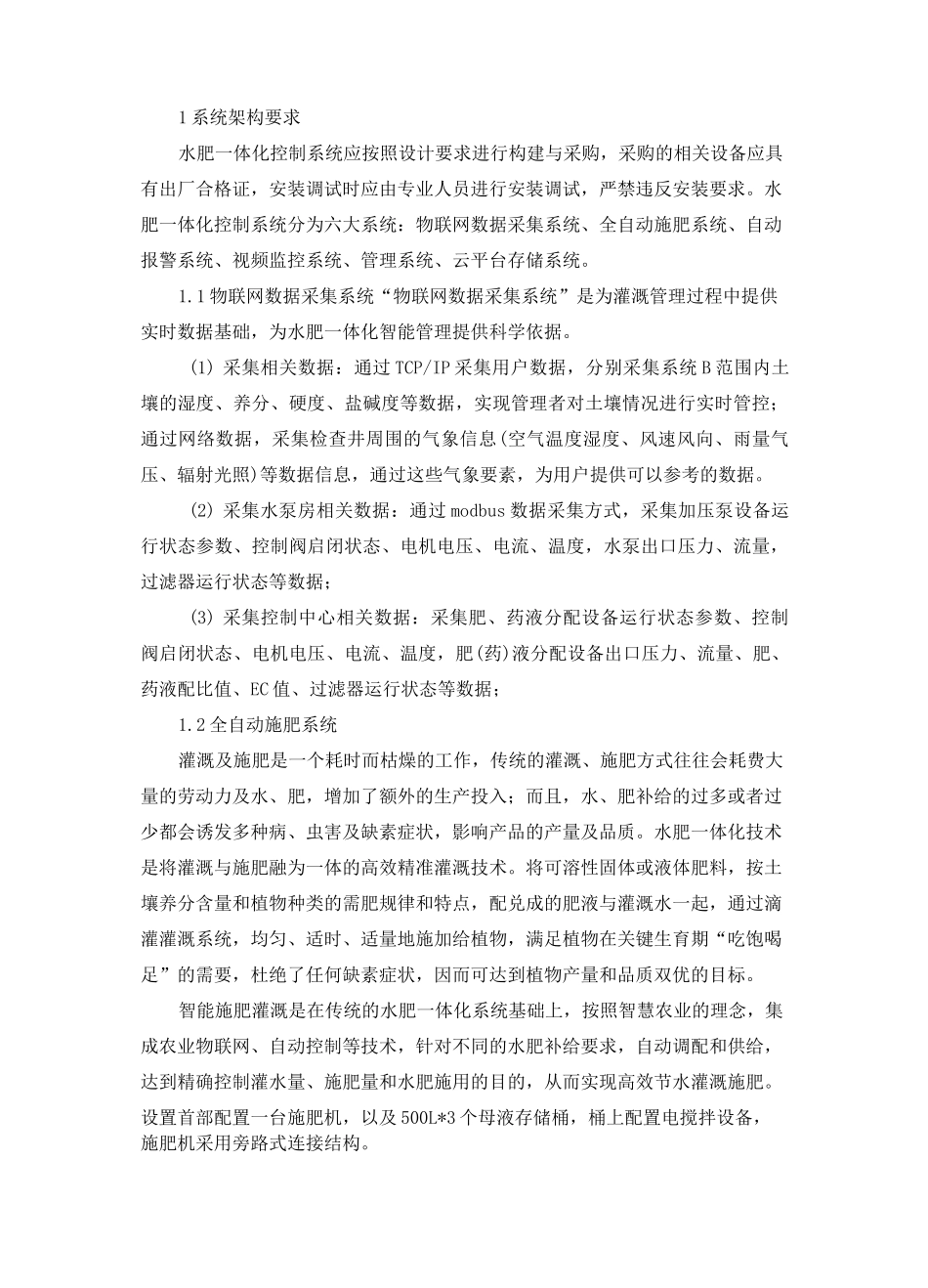

水肥一体化控制系统实施方案1 系统架构要求 22 系统综合布线 103 网路系统施工 134 视频监控 145 监控设备安装施工 156 大屏显示系统布设、设备安装 151 系统架构要求水肥一体化控制系统应按照设计要求进行构建与采购，采购的相关设备应具有出厂合格证，安装调试时应由专业人员进行安装调试，严禁违反安装要求。水肥一体化控制系统分为六大系统：物联网数据采集系统、全自动施肥系统、自动报警系统、视频监控系统、管理系统、云平台存储系统。1.1 物联网数据采集系统“物联网数据采集系统”是为灌溉管理过程中提供实时数据基础，为水肥一体化智能管理提供科学依据。(1) 采集相关数据：通过 TCP/IP 采集用户数据，分别采集系统 B 范围内土壤的湿度、养分、硬度、盐碱度等数据，实现管理者对土壤情况进行实时管控；通过网络数据，采集检查井周围的气象信息(空气温度湿度、风速风向、雨量气压、辐射光照)等数据信息，通过这些气象要素，为用户提供可以参考的数据。(2) 采集水泵房相关数据：通过 modbus 数据采集方式，采集加压泵设备运行状态参数、控制阀启闭状态、电机电压、电流、温度，水泵出口压力、流量，过滤器运行状态等数据；(3) 采集控制中心相关数据：采集肥、药液分配设备运行状态参数、控制阀启闭状态、电机电压、电流、温度，肥(药)液分配设备出口压力、流量、肥、药液配比值、EC 值、过滤器运行状态等数据；1.2 全自动施肥系统灌溉及施肥是一个耗时而枯燥的工作，传统的灌溉、施肥方式往往会耗费大量的劳动力及水、肥，增加了额外的生产投入；而且，水、肥补给的过多或者过少都会诱发多种病、虫害及缺素症状，影响产品的产量及品质。水肥一体化技术是将灌溉与施肥融为一体的高效精准灌溉技术。将可溶性固体或液体肥料，按土壤养分含量和植物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过滴灌灌溉系统，均匀、适时、适量地施加给植物，满足植物在关键生育期“吃饱喝足”的需要，杜绝了任何缺素症状，因而可达到植物产量和品质双优的目标。智能施肥灌溉是在传统的水肥一体化系统基础上，按照智慧农业的理念，集成农业物联网、自动控制等技术，针对不同的水肥补给要求，自动调配和供给，达到精确控制灌水量、施肥量和水肥施用的目的，从而实现高效节水灌溉施肥。设置首部配置一台施肥机，以及 500L*3 个母液存储桶，桶上配置电搅拌设备，施肥机采用旁路式连接结构。实现控制电磁阀自动水肥一体化。在...
