输油管道清洗方案要点

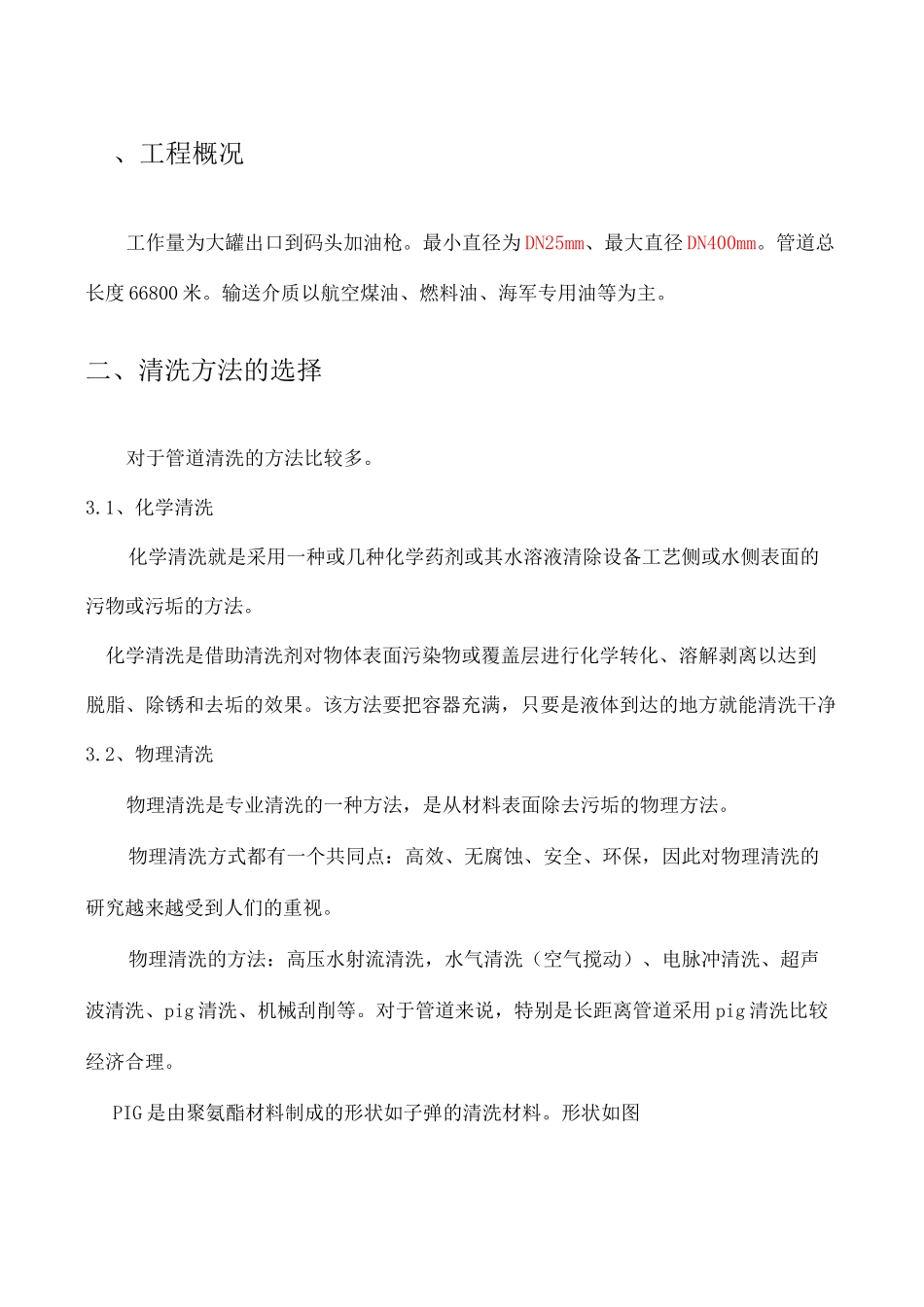

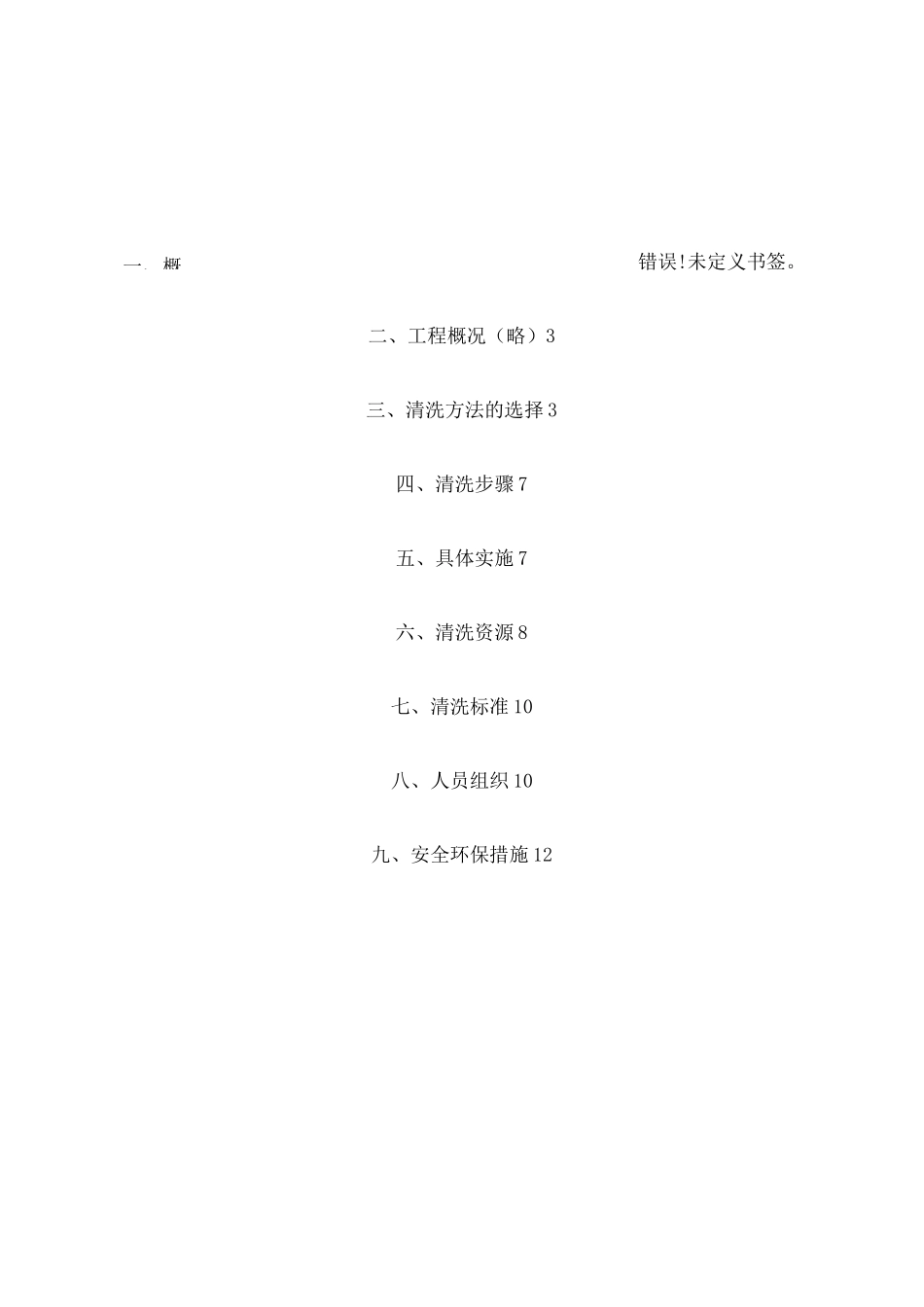

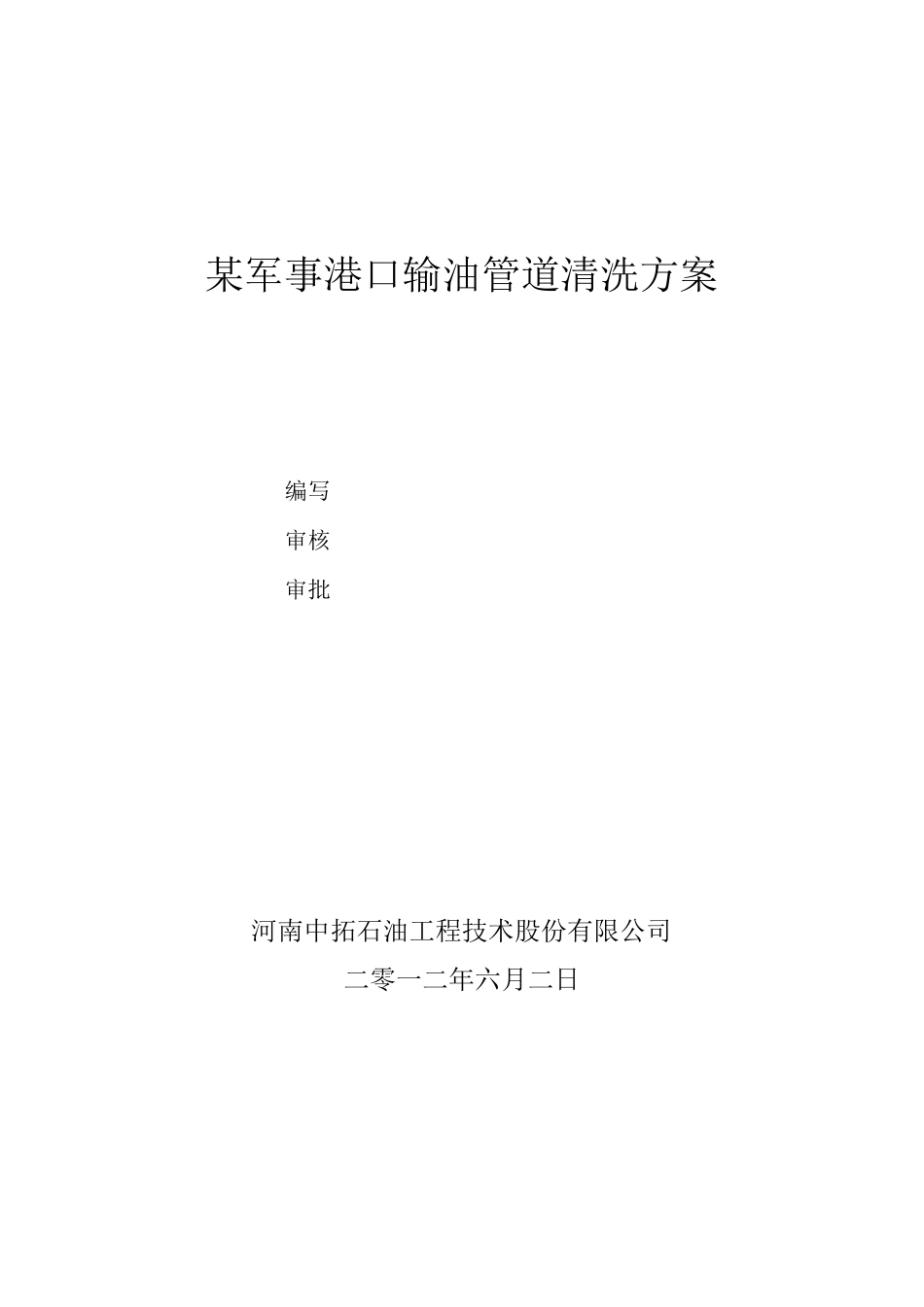

某军事港口输油管道清洗方案编写审核审批河南中拓石油工程技术股份有限公司二零一二年六月二日一、概错误!未定义书签。二、工程概况（略）3三、清洗方法的选择 3四、清洗步骤 7五、具体实施 7六、清洗资源 8七、清洗标准 10八、人员组织 10九、安全环保措施 12、工程概况工作量为大罐出口到码头加油枪。最小直径为 DN25mm、最大直径 DN400mm。管道总长度 66800 米。输送介质以航空煤油、燃料油、海军专用油等为主。二、清洗方法的选择对于管道清洗的方法比较多。3.1、化学清洗化学清洗就是采用一种或几种化学药剂或其水溶液清除设备工艺侧或水侧表面的污物或污垢的方法。化学清洗是借助清洗剂对物体表面污染物或覆盖层进行化学转化、溶解剥离以达到脱脂、除锈和去垢的效果。该方法要把容器充满，只要是液体到达的地方就能清洗干净3.2、物理清洗物理清洗是专业清洗的一种方法，是从材料表面除去污垢的物理方法。物理清洗方式都有一个共同点：高效、无腐蚀、安全、环保，因此对物理清洗的研究越来越受到人们的重视。物理清洗的方法：高压水射流清洗，水气清洗（空气搅动）、电脉冲清洗、超声波清洗、pig 清洗、机械刮削等。对于管道来说，特别是长距离管道采用 pig 清洗比较经济合理。PIG 是由聚氨酯材料制成的形状如子弹的清洗材料。形状如图它具有以下几个特点。⑴ 收缩性强，聚氨酯材料的范围 0.032〜0.128g/cm3,收缩比可达 35%。因此 PIG 具有很强通过性，能通过各种弯头、阀门、管件等。⑵ 强度高，采用不同的高分子弹性材料的混炼，以及异种高分子弹性材料的包覆外层。因此表面强度（抗拉伸、抗针入）高，能在较高压力和温度下进行清除污物而不损坏。有的还表面还有钢刷、铁钉等尖锐的突起物，使其能够清除硬垢。⑶ 尺寸规格齐全，PIG 的直径范围为 D5〜D3000mm,配合不同密度、不同表面包覆物得变化，可以适用于各种规格的管道清洗。⑷ 专用 PIG 种类较多，除了普通用的以外，还有很多特殊专用的，如新管道扫线用的、挤途专用的、除焦炭用的、隔离介质用的等等。清洗原理,PIG 清洗时需选用的直径比待清洗管道的直径略大些，一般过盈量 10%〜15%。在压力介质的推动下 PIG 在管道内行走运行，由于过盈量的存在，使得 PIG 与管道内壁表面紧密挤压，见图：在摩擦力的作用下，PIG 将附着在管内壁上的污垢除下。同时，PIG 后面的推动介质经过 PIG 圆周与隔壁之间的环隙到达 PIG前面，形成小流量高速度的环隙射...
