建筑工程技术实践报告 PCCP管道阴极保护施工方案

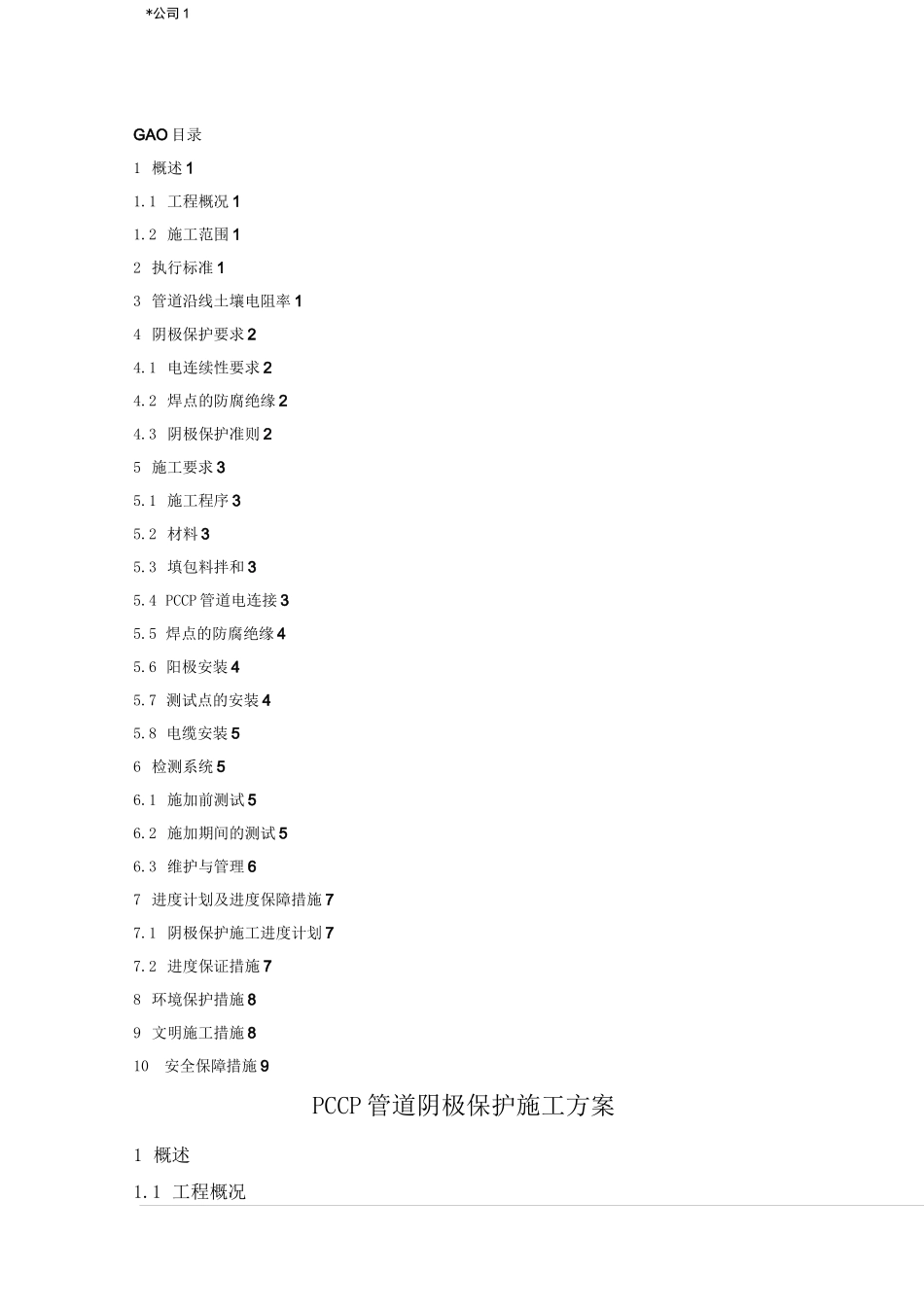

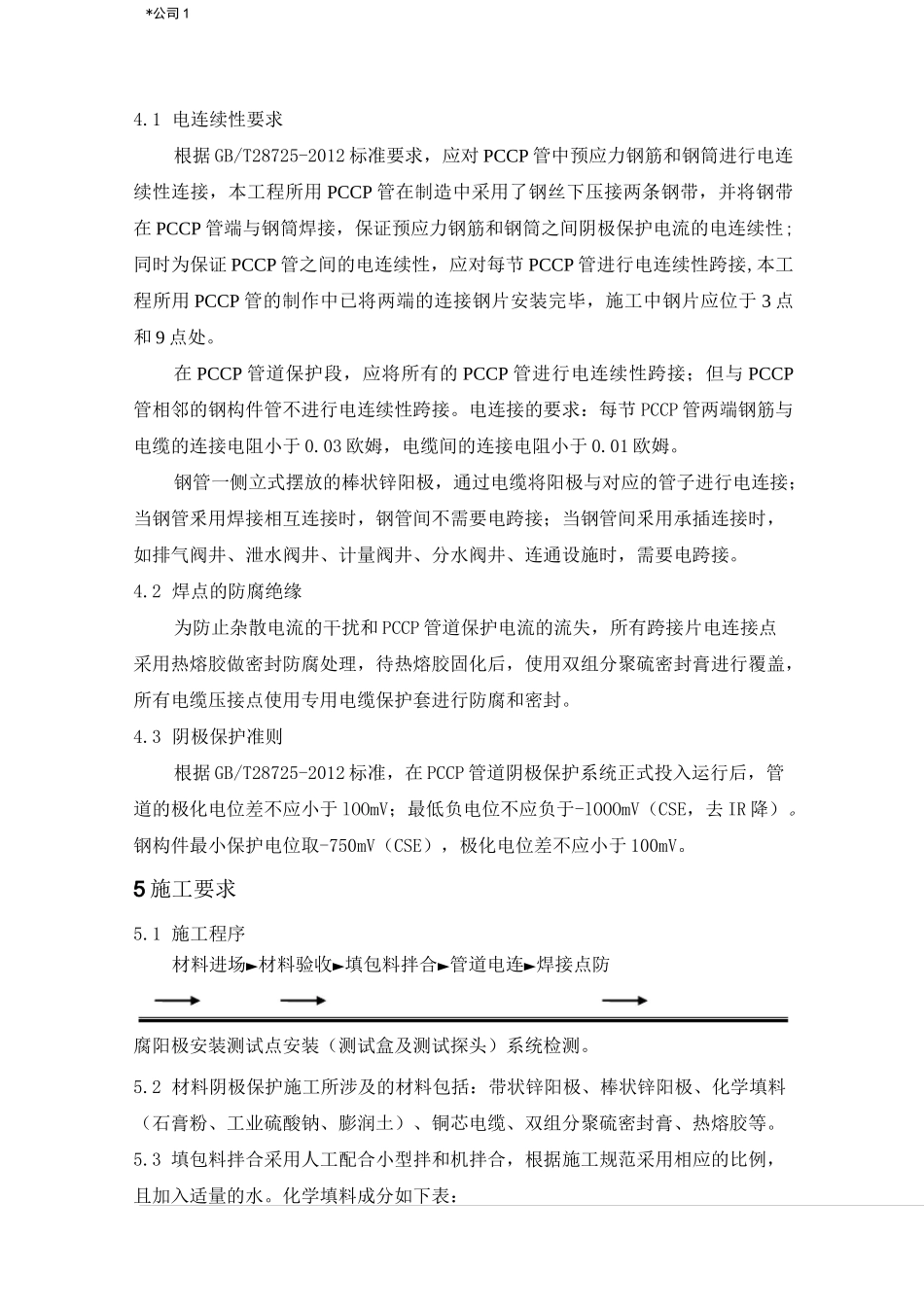

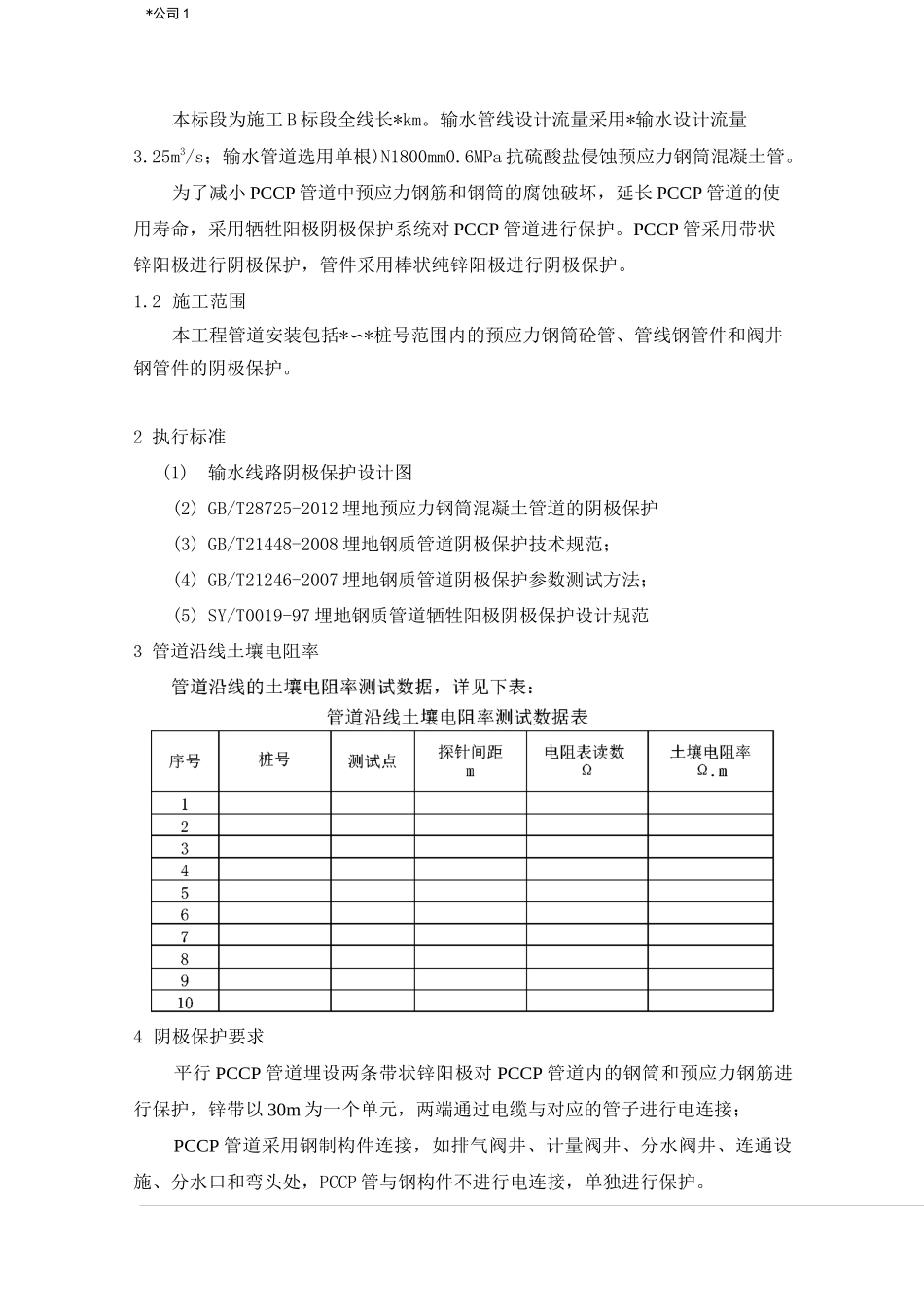

*公司 1GAO 目录1 概述 11.1 工程概况 11.2 施工范围 12 执行标准 13 管道沿线土壤电阻率 14 阴极保护要求 24.1 电连续性要求 24.2 焊点的防腐绝缘 24.3 阴极保护准则 25 施工要求 35.1 施工程序 35.2 材料 35.3 填包料拌和 35.4 PCCP 管道电连接 35.5 焊点的防腐绝缘 45.6 阳极安装 45.7 测试点的安装 45.8 电缆安装 56 检测系统 56.1 施加前测试 56.2 施加期间的测试 56.3 维护与管理 67 进度计划及进度保障措施 77.1 阴极保护施工进度计划 77.2 进度保证措施 78 环境保护措施 89 文明施工措施 810安全保障措施 9PCCP 管道阴极保护施工方案1 概述1.1 工程概况*公司 1本标段为施工 B 标段全线长*km。输水管线设计流量采用*输水设计流量3.25m3/s；输水管道选用单根)N1800mm0.6MPa 抗硫酸盐侵蚀预应力钢筒混凝土管。为了减小 PCCP 管道中预应力钢筋和钢筒的腐蚀破坏，延长 PCCP 管道的使用寿命，采用牺牲阳极阴极保护系统对 PCCP 管道进行保护。PCCP 管采用带状锌阳极进行阴极保护，管件采用棒状纯锌阳极进行阴极保护。1.2 施工范围本工程管道安装包括*〜*桩号范围内的预应力钢筒砼管、管线钢管件和阀井钢管件的阴极保护。2 执行标准(1)输水线路阴极保护设计图(2) GB/T28725-2012 埋地预应力钢筒混凝土管道的阴极保护(3) GB/T21448-2008 埋地钢质管道阴极保护技术规范；(4) GB/T21246-2007 埋地钢质管道阴极保护参数测试方法；(5) SY/T0019-97 埋地钢质管道牺牲阳极阴极保护设计规范3 管道沿线土壤电阻率4 阴极保护要求平行 PCCP 管道埋设两条带状锌阳极对 PCCP 管道内的钢筒和预应力钢筋进行保护，锌带以 30m 为一个单元，两端通过电缆与对应的管子进行电连接；PCCP 管道采用钢制构件连接，如排气阀井、计量阀井、分水阀井、连通设施、分水口和弯头处，PCCP 管与钢构件不进行电连接，单独进行保护。*公司 14.1 电连续性要求根据 GB/T28725-2012 标准要求，应对 PCCP 管中预应力钢筋和钢筒进行电连续性连接，本工程所用 PCCP 管在制造中采用了钢丝下压接两条钢带，并将钢带在 PCCP 管端与钢筒焊接，保证预应力钢筋和钢筒之间阴极保护电流的电连续性;同时为保证 PCCP 管之间的电连续性，应对每节 PCCP 管进行电连续性跨接,本工程所用 PCCP 管的制作中已将两端的连接钢片安装完毕，施工中钢片应位于 3 点和 9 点处。在 PCCP 管道...
