净化空调自控系统仪表安装及调试

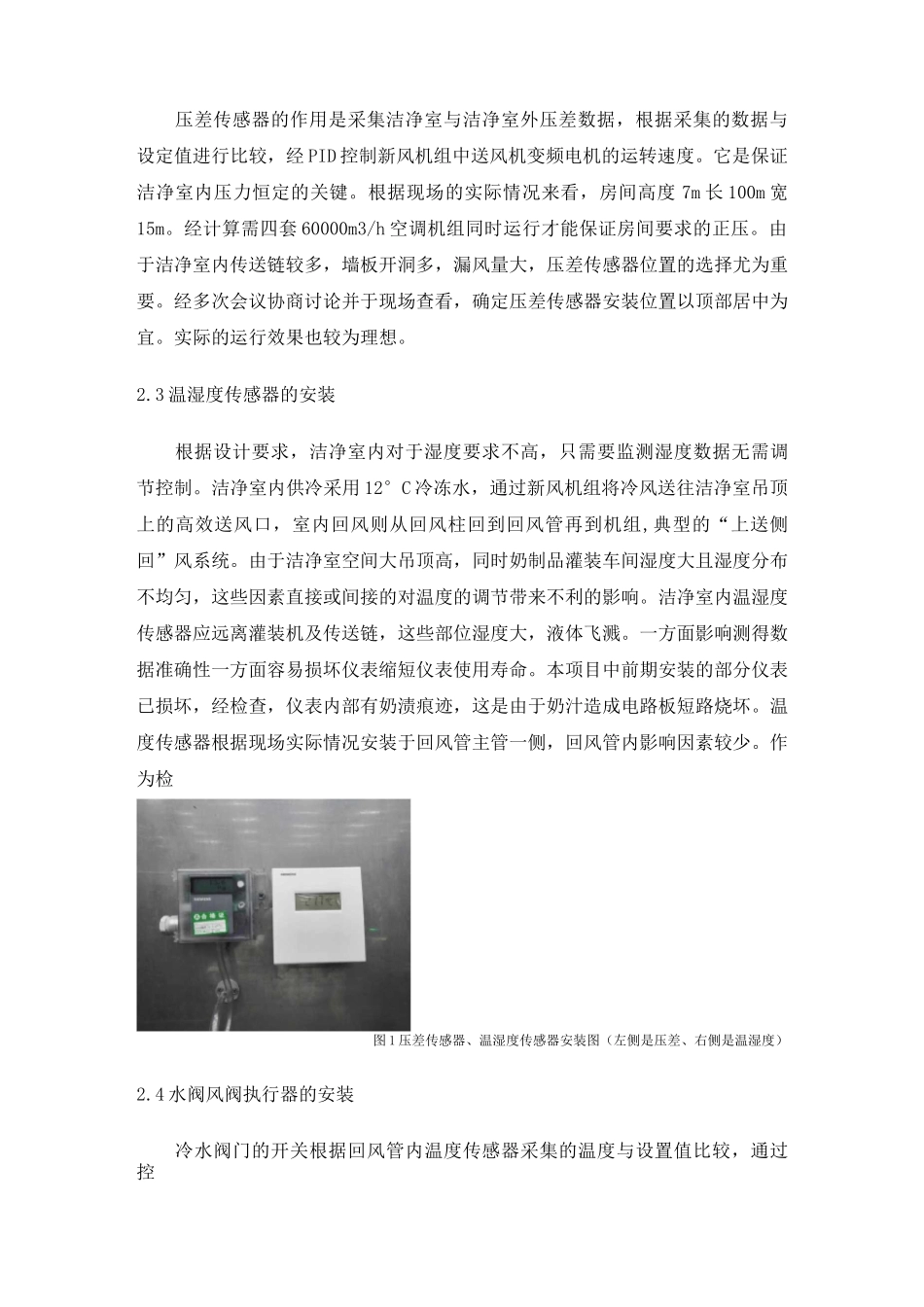

净化空调自控系统仪表安装及调试摘要：本文主要介绍某车间净化空调系统自动化仪表安装过程中的一些注意事项，同时提出对同类厂房自控系统调试的一些思考。关键字：净化空调系统自控仪表安装调试1、前言随着科学技术的突飞猛进，对产品加工要求越来越高，洁净室应用而生。洁净室工程为了满足加工的精细化、高纯度、高质量、高可靠的要求，建造能够对尘埃（微生物）、温湿度、静压差、振动等严格控制的洁净的生产环境。目前越来越多的食品饮料加工企业关键加工工序均采用洁净技术。本文以某奶制品企业灌装车间为例，重点介绍净化空调自控仪表安装及调试相关。2、净化空调系统仪表安装要点洁净室工程主要包括室内装修、电气系统、水系统和净化空调系统等。净化空调系统做为洁净室工程中核心部分，对洁净室工程成败起着关键作用。而净化空调系统中自控仪表起着采集原始数据和执行控制器指令，其重要作用不言而喻。2.1 项目简介本项目应业主要求，灌装工艺做为整个制品生产的重要工序，要求在洁净室内完成。洁净度要求达到动态十万级静态万级。洁净室内保持一定正压差，新风机组依据房间压力自动变频。控制器检测送回风温度与设定值进行比较，用 PID控制冷水阀开度以达到温度要求。本项目未对房间湿度和制热进行相关要求。由业主提出的控制要求，通过深化设计梳理出关键的自控仪表的安装：压差传感器的安装、温湿度传感器安装、水阀风阀执行器的安装、现场触摸屏的安装等。2.2 压差传感器的安装压差传感器的作用是采集洁净室与洁净室外压差数据，根据采集的数据与设定值进行比较，经 PID 控制新风机组中送风机变频电机的运转速度。它是保证洁净室内压力恒定的关键。根据现场的实际情况来看，房间高度 7m 长 100m 宽15m。经计算需四套 60000m3/h 空调机组同时运行才能保证房间要求的正压。由于洁净室内传送链较多，墙板开洞多，漏风量大，压差传感器位置的选择尤为重要。经多次会议协商讨论并于现场查看，确定压差传感器安装位置以顶部居中为宜。实际的运行效果也较为理想。2.3 温湿度传感器的安装根据设计要求，洁净室内对于湿度要求不高，只需要监测湿度数据无需调节控制。洁净室内供冷采用 12°C 冷冻水，通过新风机组将冷风送往洁净室吊顶上的高效送风口，室内回风则从回风柱回到回风管再到机组,典型的“上送侧回”风系统。由于洁净室空间大吊顶高，同时奶制品灌装车间湿度大且湿度分布不均匀，这些因素直接或间接的对温度的调节带来不...
