数字电路与微机原理(08008660)

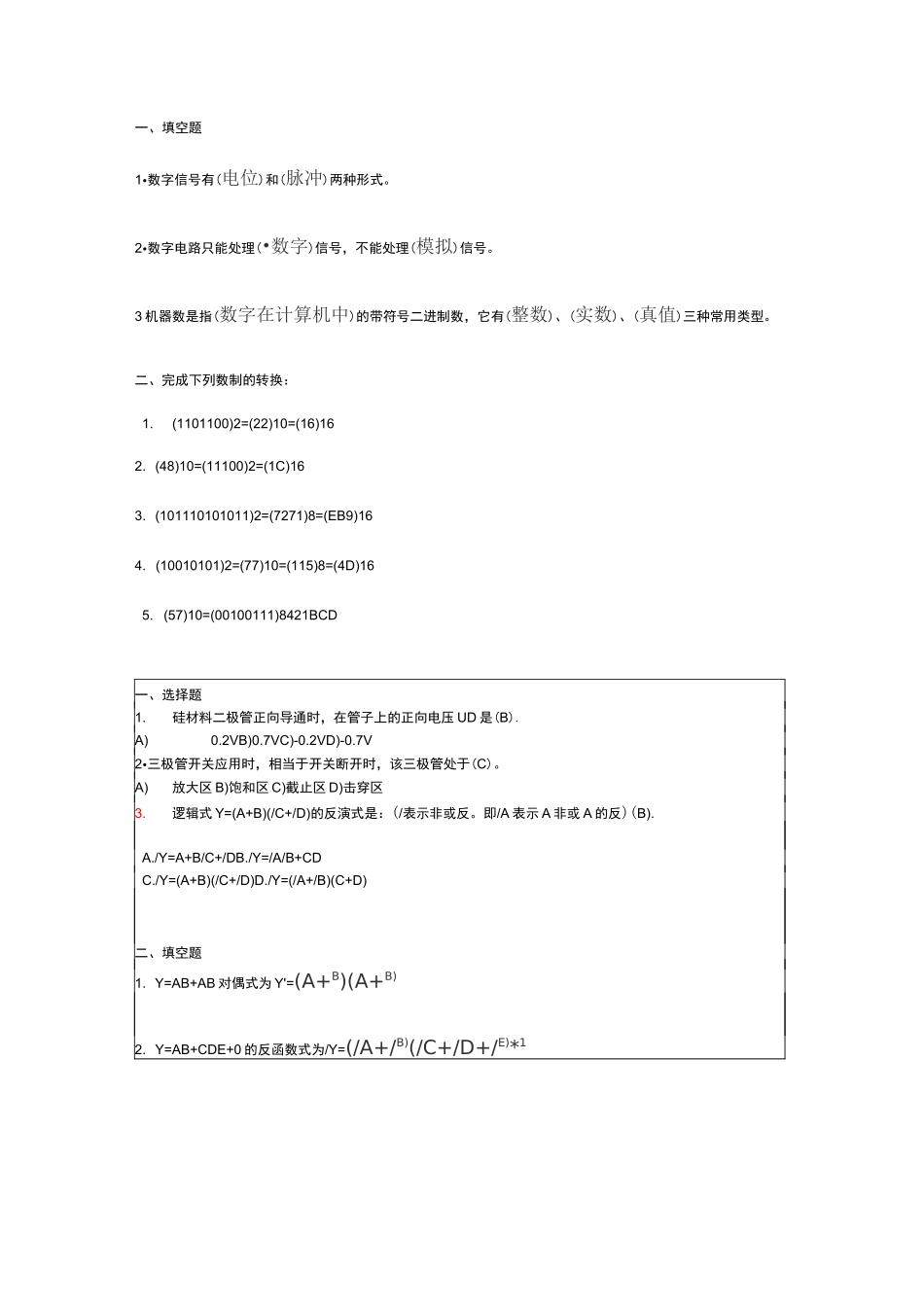

一、填空题1•数字信号有(电位)和(脉冲)两种形式。2•数字电路只能处理(•数字)信号，不能处理(模拟)信号。3 机器数是指(数字在计算机中)的带符号二进制数，它有(整数)、(实数)、(真值)三种常用类型。二、完成下列数制的转换：1.(1101100)2=(22)10=(16)162. (48)10=(11100)2=(1C)163. (101110101011)2=(7271)8=(EB9)164. (10010101)2=(77)10=(115)8=(4D)165. (57)10=(00100111)8421BCD一、选择题1.硅材料二极管正向导通时，在管子上的正向电压 UD 是(B).A)0.2VB)0.7VC)-0.2VD)-0.7V2•三极管开关应用时，相当于开关断开时，该三极管处于(C)。A)放大区 B)饱和区 C)截止区 D)击穿区3.逻辑式 Y=(A+B)(/C+/D)的反演式是：(/表示非或反。即/A 表示 A 非或 A 的反)(B).A./Y=A+B/C+/DB./Y=/A/B+CDC./Y=(A+B)(/C+/D)D./Y=(/A+/B)(C+D)二、填空题1. Y=AB+AB 对偶式为 Y'=(A+B)(A+B)2. Y=AB+CDE+0 的反函数式为/Y=(/A+/B)(/C+/D+/E)*13、51 个"1”连续进行异或运算，其结果是（1）。4、最基本的门电路是：（非门）、（与门）、（或门）。5、逻辑函数 F=/（A 异或 B），它的与或表达式为 F=（AB+/A/B）。6、当异或门的一个输入端接逻辑 1 时，可实现（反相器）的功能。一、填空题1.逻辑代数有（逻辑与）、（逻辑或）和（逻辑非）三种基本运算。2.逻辑代数的 3 条重要规则是指（代入规则）、（反演规则）和（对偶规则）。3.逻辑函数表达式有（标准与或式：用最小项累加）和（标准或与式：用最大项累乘）两种标准形式。4.逻辑函数 F=AB+/A/B（/表示非）的反函数/F=（AA'+BB'+AB'+A'B=AB'+A'B），对偶函数F'=（AB'+A'B）。5.电路的输出状态只与当前的输入状态有关，这种电路为（组合逻辑电路）。二、选择题（从下列各题的备选答案中选出 1 个正确答案）1.满足（B）时，与门输出为高电平。A）只要有一个或多个输入为高电平B）所有的输入都是高电平C）所有的输入都是低电平2•满足（B）时，或门输出为低电平。A）一^输入为高电平B）所有的输入都是低电平C）所有的输入都是高电平D）A 和 C 都对3.标准与或式是由（）构成的逻辑表达式。A）与项相或 B）最小项相或C）最大项相与 D）或项相与4.逻辑函数 F=A ㊉ B 和 G=AOB 满足关系（）。（本题有多个正确答案）A）F=/GB）F'=GC）F'=/GD）F=G ㊉ 1（/表示非））和系统总线组成的一、证明题1. A/B ㊉/AB=A/B+/AB（/表示非）二、化简题1、用代数化简法求下列函数的最简...
