电力用户用电信息采集系统终端装用及档案维护

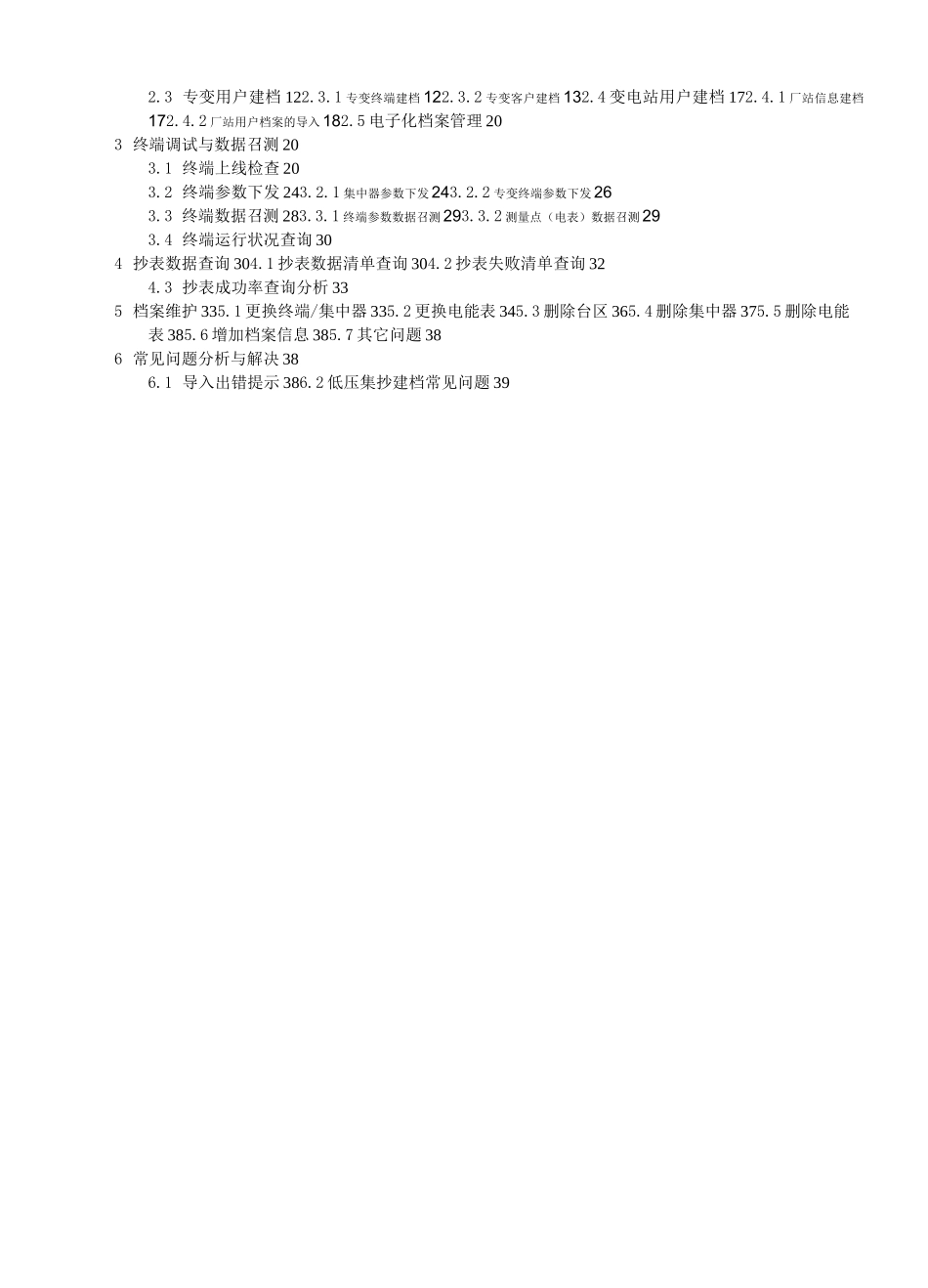

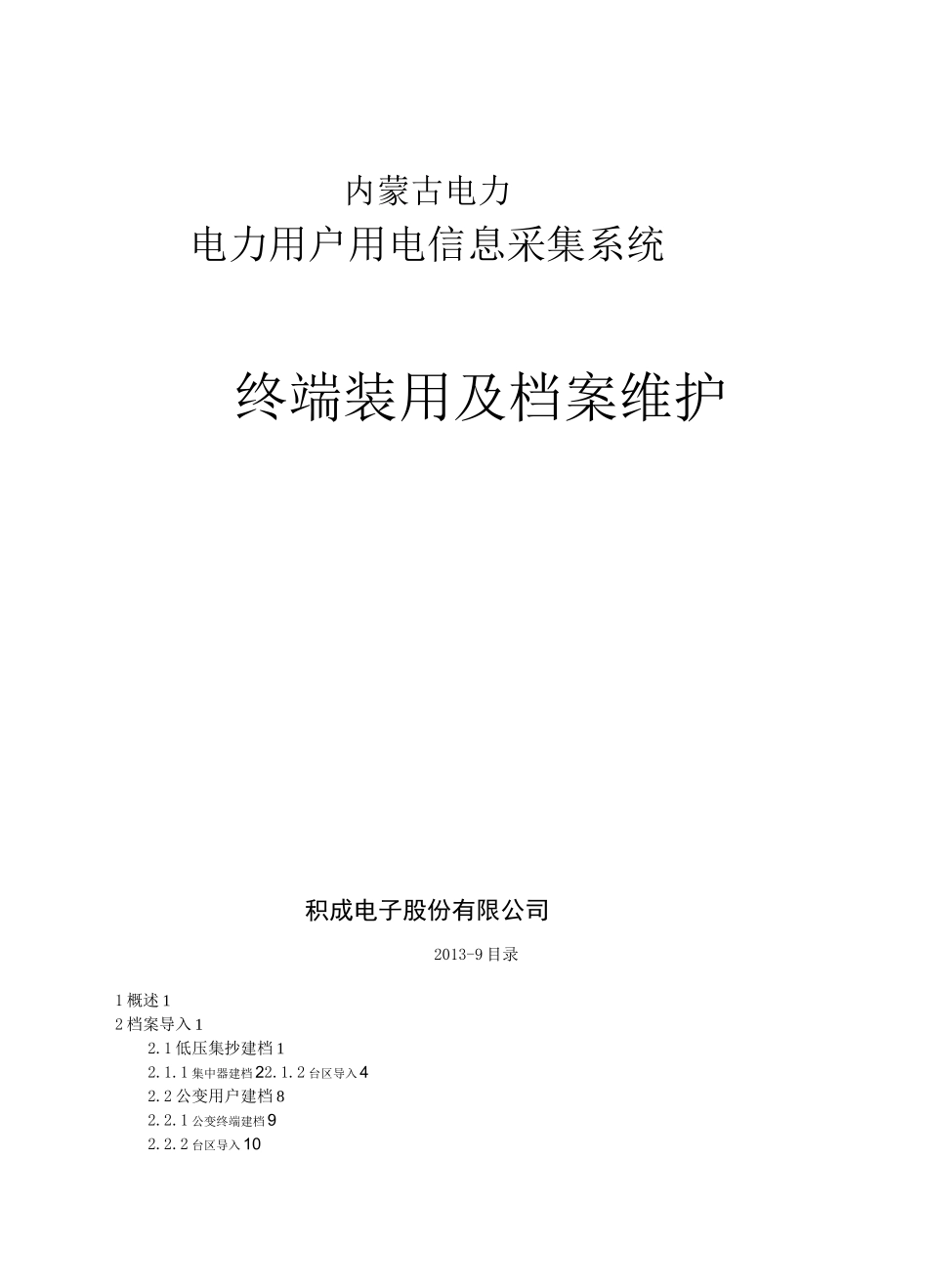

内蒙古电力电力用户用电信息采集系统终端装用及档案维护积成电子股份有限公司2013-9 目录1 概述 12 档案导入 12.1 低压集抄建档 12.1.1 集中器建档 22.1.2 台区导入42.2 公变用户建档 82.2.1 公变终端建档92.2.2 台区导入 102.3 专变用户建档 122.3.1 专变终端建档 122.3.2 专变客户建档 132.4 变电站用户建档 172.4.1 厂站信息建档172.4.2 厂站用户档案的导入182.5 电子化档案管理 203 终端调试与数据召测 203.1 终端上线检查 203.2 终端参数下发 243.2.1 集中器参数下发243.2.2 专变终端参数下发 263.3 终端数据召测 283.3.1 终端参数数据召测293.3.2 测量点（电表）数据召测 293.4 终端运行状况查询 304 抄表数据查询 304.1 抄表数据清单查询 304.2 抄表失败清单查询 324.3 抄表成功率查询分析 335 档案维护 335.1 更换终端/集中器 335.2 更换电能表 345.3 删除台区 365.4 删除集中器 375.5 删除电能表 385.6 增加档案信息 385.7 其它问题 386 常见问题分析与解决 386.1 导入出错提示 386.2 低压集抄建档常见问题 391 概述终端装接调试与档案维护关系紧密，需要配合进行，否则容易造成终端不上线、抄收成功率低、故障排查难等问题。同时，通过对档案导入模板的录入以及管理可以为采集系统安装在现场的设备维护工作提供信息化的管理，提高现场维护的规范化和可追溯性。本文档的主要目的是使用电信息采集系统的应用人员清晰系统中各类操作之间的逻辑关系和维护原则，能够为现场终端装接、调试、维护以及档案清理、故障排查、提高抄收成功率等工作提供帮助。用电信息采集系统首要任务是自动抄表，要完成对某个计量点的自动抄表，一般需要完成以下工作：一、档案导入：主站应用人员在主站系统中建立相关档案，包括用户信息、采集设备信息、计量信息以及对象之间的相互关系。档案分为低压档案、专变档案、配变档案、变电站档案四类，每类档案包括各自设备的参数，用于主站与现场终端的通信，实现对现场设备的采集、设置等。二、终端装接：终端施工人员领用终端，按照装接顺序（例如按照线路进行逐条线路下的终端装接）到现场安装终端、接入 485 方式电表，现场通过掌机、万用表等维护工具检查接线、终端抄表、上线等环节，保障终端现场装接的正确性，降低现场问题概率。三、自动抄表调试：终端装接完成后，需要主站应用人员和现场终端装接人员配合，完成对终端通信和抄...
