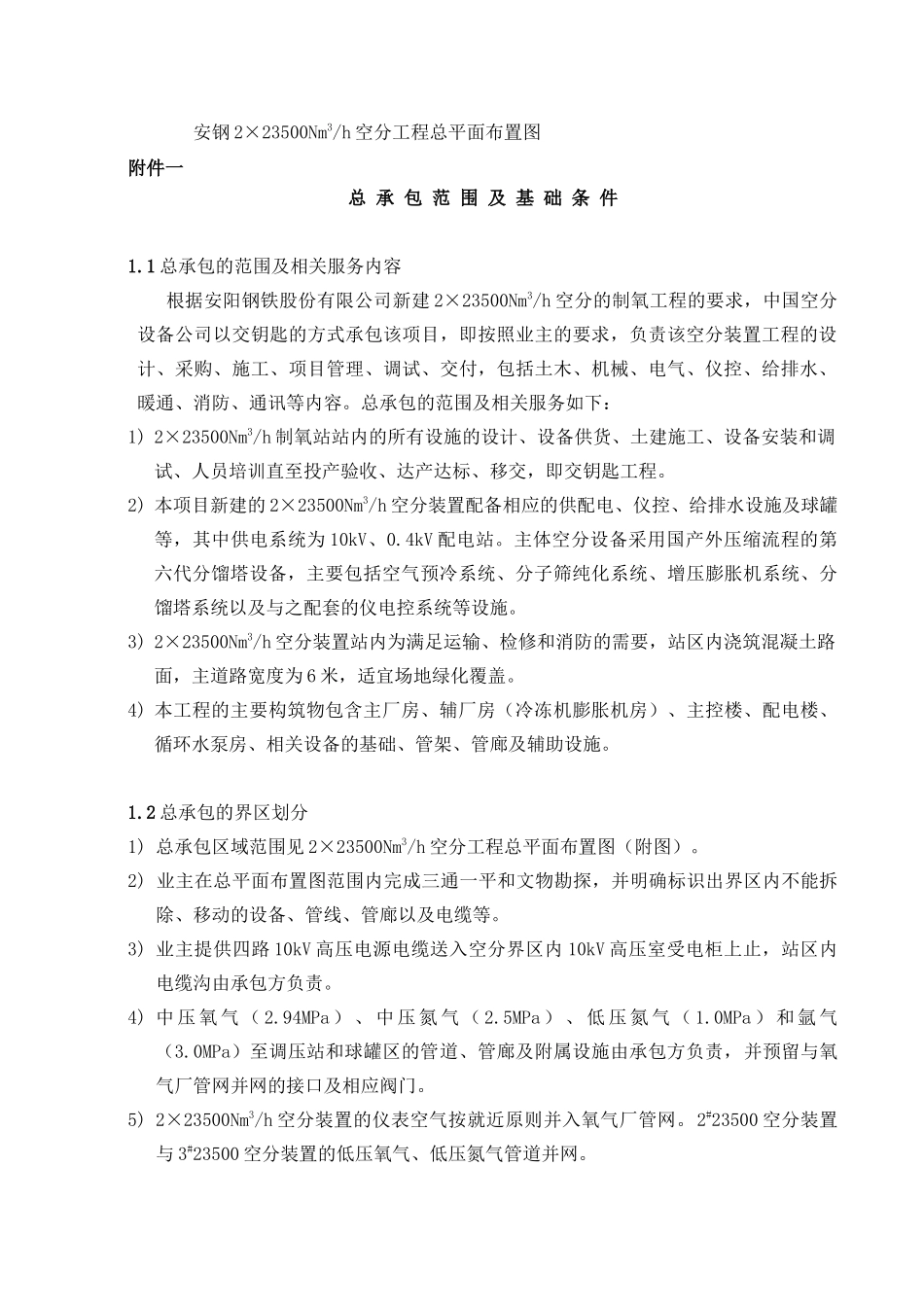

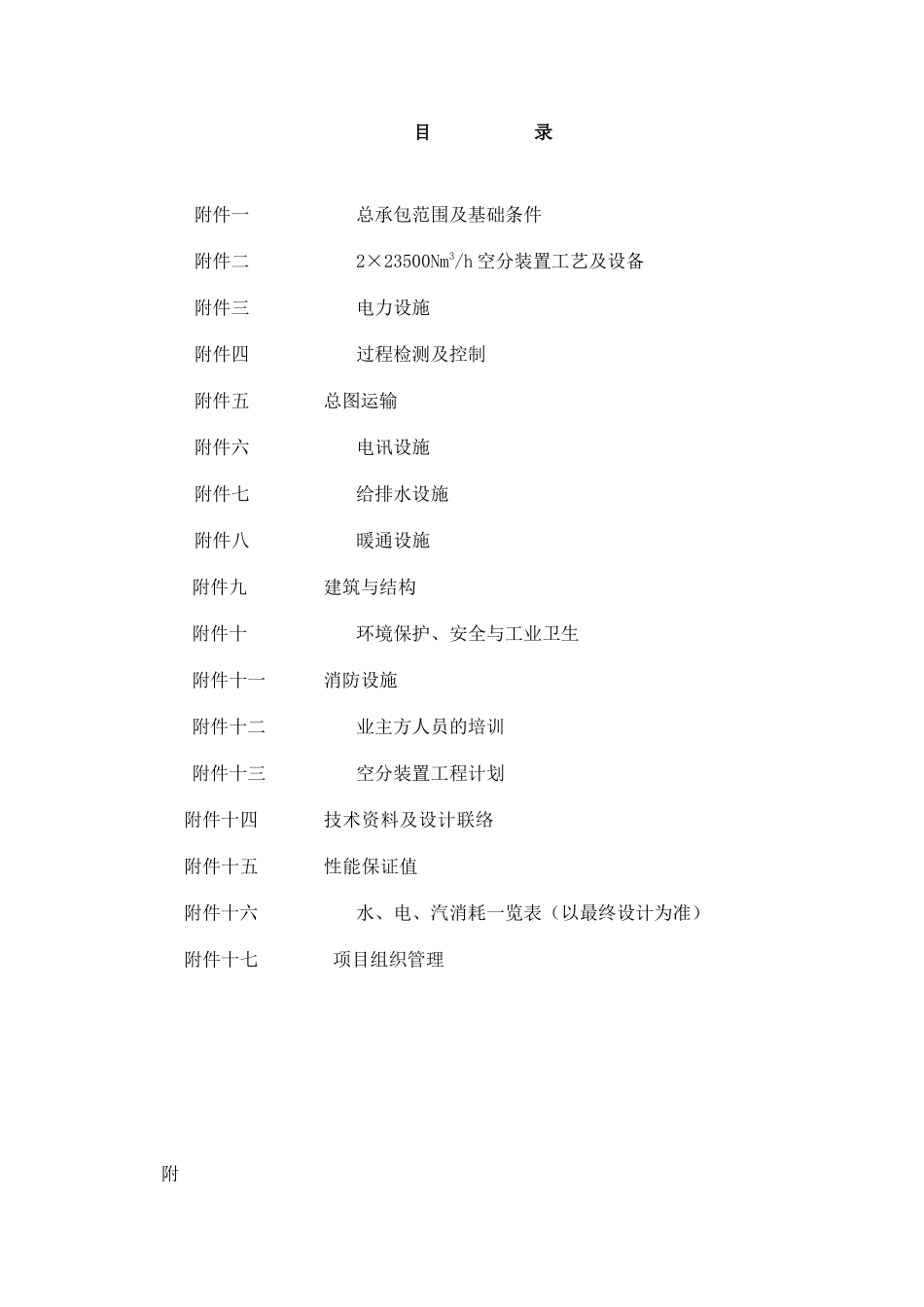

安 阳 钢 铁 股 份 有 限 公 司2×23500Nm3/h 空分工程总承包合同附件 业 主：安阳钢铁股份有限公司承包方：中国空分设备公司二 OO 五年五月十八日目 录附件一 总承包范围及基础条件附件二 2×23500Nm3/h 空分装置工艺及设备附件三 电力设施附件四 过程检测及控制附件五 总图运输附件六 电讯设施附件七 给排水设施附件八 暖通设施附件九 建筑与结构附件十 环境保护、安全与工业卫生附件十一 消防设施附件十二 业主方人员的培训附件十三 空分装置工程计划附件十四 技术资料及设计联络附件十五 性能保证值附件十六 水、电、汽消耗一览表（以最终设计为准）附件十七 项目组织管理附安钢 2×23500Nm3/h 空分工程总平面布置图附件一 总 承 包 范 围 及 基 础 条 件1.1 总承包的范围及相关服务内容 根据安阳钢铁股份有限公司新建 2×23500Nm3/h 空分的制氧工程的要求，中国空分设备公司以交钥匙的方式承包该项目，即按照业主的要求，负责该空分装置工程的设计、采购、施工、项目管理、调试、交付，包括土木、机械、电气、仪控、给排水、暖通、消防、通讯等内容。总承包的范围及相关服务如下：1) 2×23500Nm3/h 制氧站站内的所有设施的设计、设备供货、土建施工、设备安装和调试、人员培训直至投产验收、达产达标、移交，即交钥匙工程。2) 本项目新建的 2×23500Nm3/h 空分装置配备相应的供配电、仪控、给排水设施及球罐等，其中供电系统为 10kV、0.4kV 配电站。主体空分设备采用国产外压缩流程的第六代分馏塔设备，主要包括空气预冷系统、分子筛纯化系统、增压膨胀机系统、分馏塔系统以及与之配套的仪电控系统等设施。3) 2×23500Nm3/h 空分装置站内为满足运输、检修和消防的需要，站区内浇筑混凝土路面，主道路宽度为 6 米，适宜场地绿化覆盖。4) 本工程的主要构筑物包含主厂房、辅厂房（冷冻机膨胀机房）、主控楼、配电楼、循环水泵房、相关设备的基础、管架、管廊及辅助设施。1.2 总承包的界区划分1) 总承包区域范围见 2×23500Nm3/h 空分工程总平面布置图（附图）。2) 业主在总平面布置图范围内完成三通一平和文物勘探，并明确标识出界区内不能拆除、移动的设备、管线、管廊以及电缆等。3) 业主提供四路 10kV 高压电源电缆送入空分界区内 10kV 高压室受电柜上止，站区内电缆沟由承包方负责。4) 中 压 氧 气 （ 2.94MPa ） 、 中 压 氮 气 （ 2.5MPa ） 、 ...
