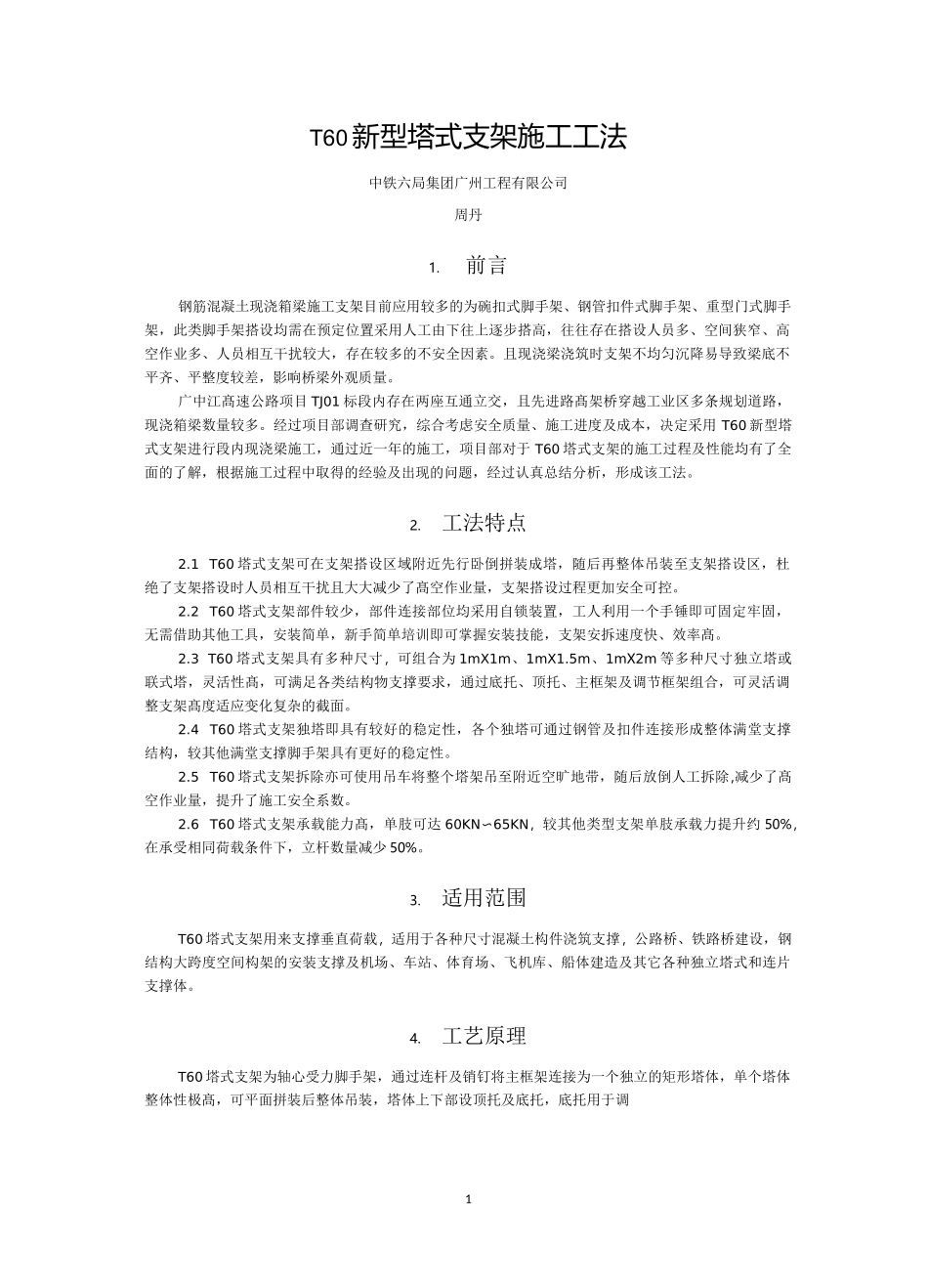

T60新型塔式支架施工工法

1T60 新型塔式支架施工工法中铁六局集团广州工程有限公司周丹1.前言钢筋混凝土现浇箱梁施工支架目前应用较多的为碗扣式脚手架、钢管扣件式脚手架、重型门式脚手架，此类脚手架搭设均需在预定位置采用人工由下往上逐步搭高，往往存在搭设人员多、空间狭窄、高空作业多、人员相互干扰较大，存在较多的不安全因素。且现浇梁浇筑时支架不均匀沉降易导致梁底不平齐、平整度较差，影响桥梁外观质量。广中江髙速公路项目 TJ01 标段内存在两座互通立交，且先进路髙架桥穿越工业区多条规划道路，现浇箱梁数量较多。经过项目部调查研究，综合考虑安全质量、施工进度及成本，决定采用 T60 新型塔式支架进行段内现浇梁施工，通过近一年的施工，项目部对于 T60 塔式支架的施工过程及性能均有了全面的了解，根据施工过程中取得的经验及出现的问题，经过认真总结分析，形成该工法。2.工法特点2.1 T60 塔式支架可在支架搭设区域附近先行卧倒拼装成塔，随后再整体吊装至支架搭设区，杜绝了支架搭设时人员相互干扰且大大减少了髙空作业量，支架搭设过程更加安全可控。2.2 T60 塔式支架部件较少，部件连接部位均采用自锁装置，工人利用一个手锤即可固定牢固，无需借助其他工具，安装简单，新手简单培训即可掌握安装技能，支架安拆速度快、效率髙。2.3 T60 塔式支架具有多种尺寸，可组合为 1mX1m、1mX1.5m、1mX2m 等多种尺寸独立塔或联式塔，灵活性髙，可满足各类结构物支撑要求，通过底托、顶托、主框架及调节框架组合，可灵活调整支架髙度适应变化复杂的截面。2.4T60 塔式支架独塔即具有较好的稳定性，各个独塔可通过钢管及扣件连接形成整体满堂支撑结构，较其他满堂支撑脚手架具有更好的稳定性。2.5T60 塔式支架拆除亦可使用吊车将整个塔架吊至附近空旷地带，随后放倒人工拆除,减少了髙空作业量，提升了施工安全系数。2.6T60 塔式支架承载能力髙，单肢可达 60KN〜65KN，较其他类型支架单肢承载力提升约 50%，在承受相同荷载条件下，立杆数量减少 50%。3.适用范围T60 塔式支架用来支撑垂直荷载，适用于各种尺寸混凝土构件浇筑支撑，公路桥、铁路桥建设，钢结构大跨度空间构架的安装支撑及机场、车站、体育场、飞机库、船体建造及其它各种独立塔式和连片支撑体。4.工艺原理T60 塔式支架为轴心受力脚手架，通过连杆及销钉将主框架连接为一个独立的矩形塔体，单个塔体整体性极髙，可平面拼装后整体吊装，塔体上下部设顶托及底托，底托用于调独塔...
