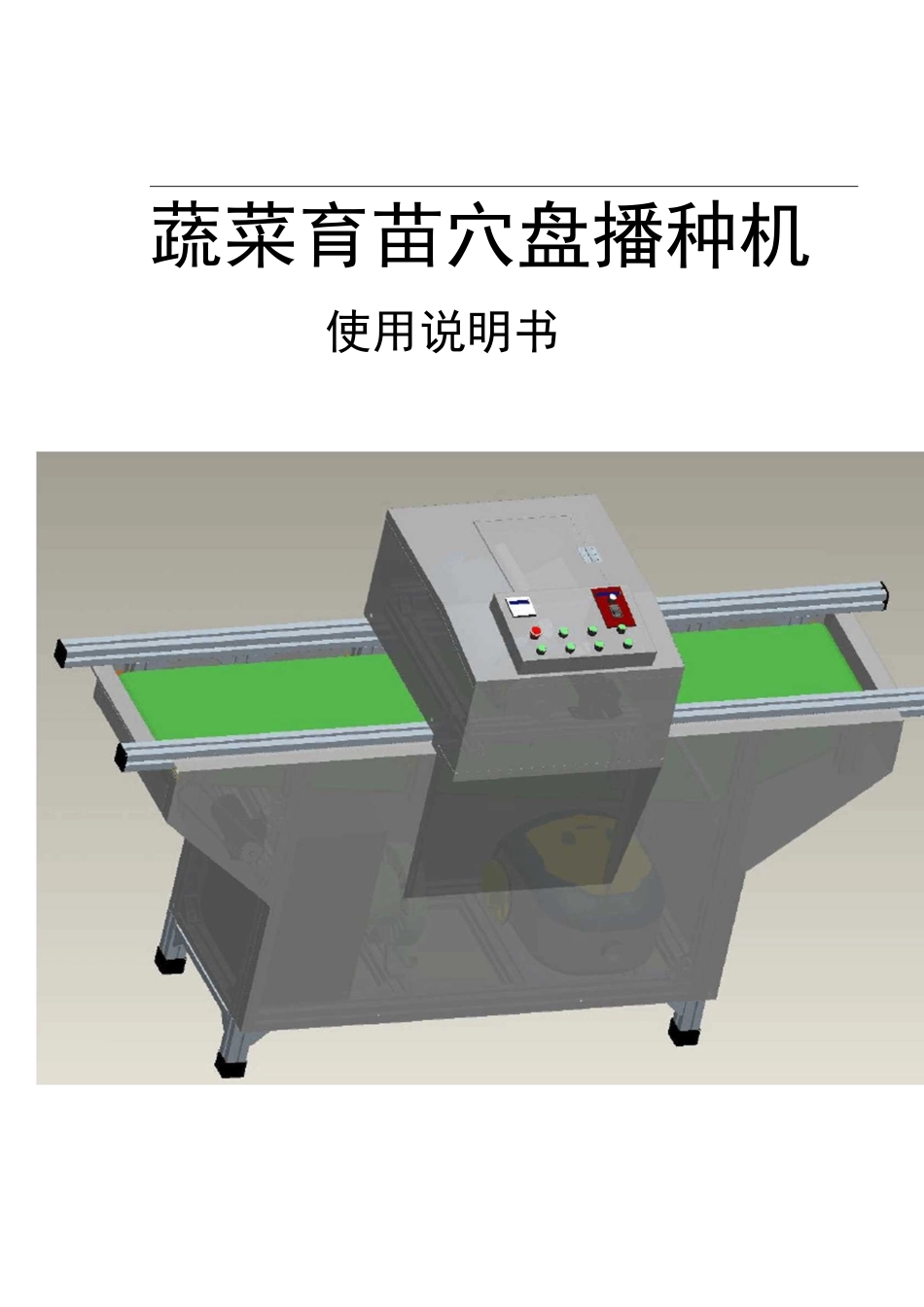

蔬菜育苗穴盘播种机使用说明书VIP专享

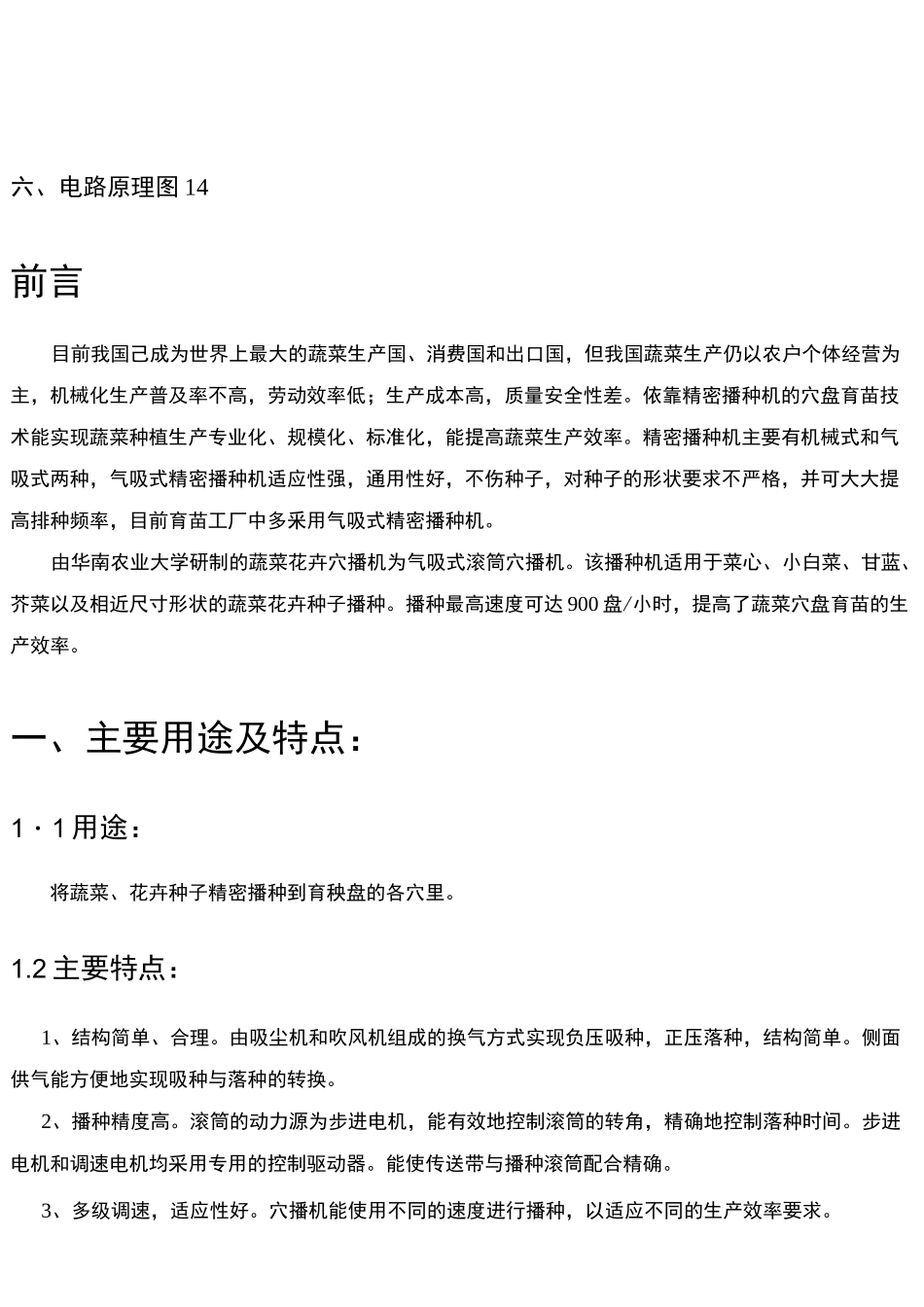

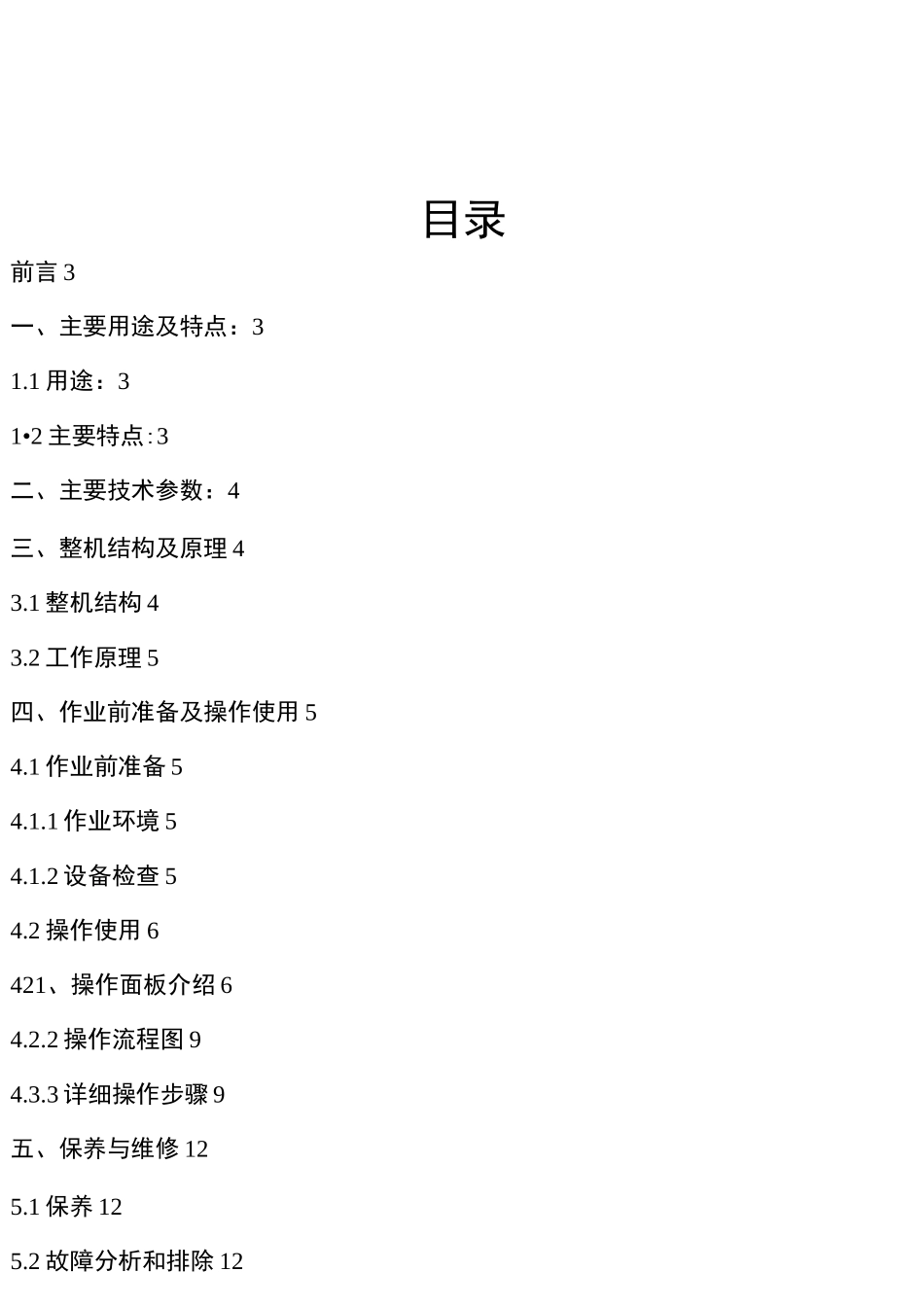

蔬菜育苗穴盘播种机使用说明书目录前言 3一、主要用途及特点：31.1 用途：31•2 主要特点:3二、主要技术参数：4三、整机结构及原理 43.1 整机结构 43.2 工作原理 5四、作业前准备及操作使用 54.1 作业前准备 54.1.1 作业环境 54.1.2 设备检查 54.2 操作使用 6421、操作面板介绍 64.2.2 操作流程图 94.3.3 详细操作步骤 9五、保养与维修 125.1 保养 125.2 故障分析和排除 12六、电路原理图 14前言目前我国己成为世界上最大的蔬菜生产国、消费国和出口国，但我国蔬菜生产仍以农户个体经营为主，机械化生产普及率不高，劳动效率低；生产成本高，质量安全性差。依靠精密播种机的穴盘育苗技术能实现蔬菜种植生产专业化、规模化、标准化，能提高蔬菜生产效率。精密播种机主要有机械式和气吸式两种，气吸式精密播种机适应性强，通用性好，不伤种子，对种子的形状要求不严格，并可大大提高排种频率，目前育苗工厂中多釆用气吸式精密播种机。由华南农业大学研制的蔬菜花卉穴播机为气吸式滚筒穴播机。该播种机适用于菜心、小白菜、甘蓝、芥菜以及相近尺寸形状的蔬菜花卉种子播种。播种最高速度可达 900 盘/小时，提高了蔬菜穴盘育苗的生产效率。一、主要用途及特点：1・1 用途：将蔬菜、花卉种子精密播种到育秧盘的各穴里。1.2 主要特点：1、结构简单、合理。由吸尘机和吹风机组成的换气方式实现负压吸种，正压落种，结构简单。侧面供气能方便地实现吸种与落种的转换。2、播种精度高。滚筒的动力源为步进电机，能有效地控制滚筒的转角，精确地控制落种时间。步进电机和调速电机均采用专用的控制驱动器。能使传送带与播种滚筒配合精确。3、多级调速，适应性好。穴播机能使用不同的速度进行播种，以适应不同的生产效率要求。二、主要技术参数:外形尺寸 mm：（长 X 宽 X 高）1720X500X1100适用育秧盘72 孔标准育秧盘适用种子大小直径 1.0MM 以上输入电压 V：单相 220V平均单粒率：98.33%平均空穴率；0.56%平均多粒率：1.11%播种效率：300〜900 盘/小时三、整机结构及原理3.1 整机结构整机结构示意图见图 13.2 工作原理根据气力滚筒式排种器的工作原理（如图 3.1 所示），排种器工作时，吸种腔把种子吸附在滚筒表面的吸种孔上；当种子随滚筒转到排种器正下方位置时，吸种腔转换为落种腔，种子在自重及正气压作用下被吹落下去。此时，穴盘在输送带的传送下到达落种区，且滚筒表面上的第一行种子正好落入第一排穴...
