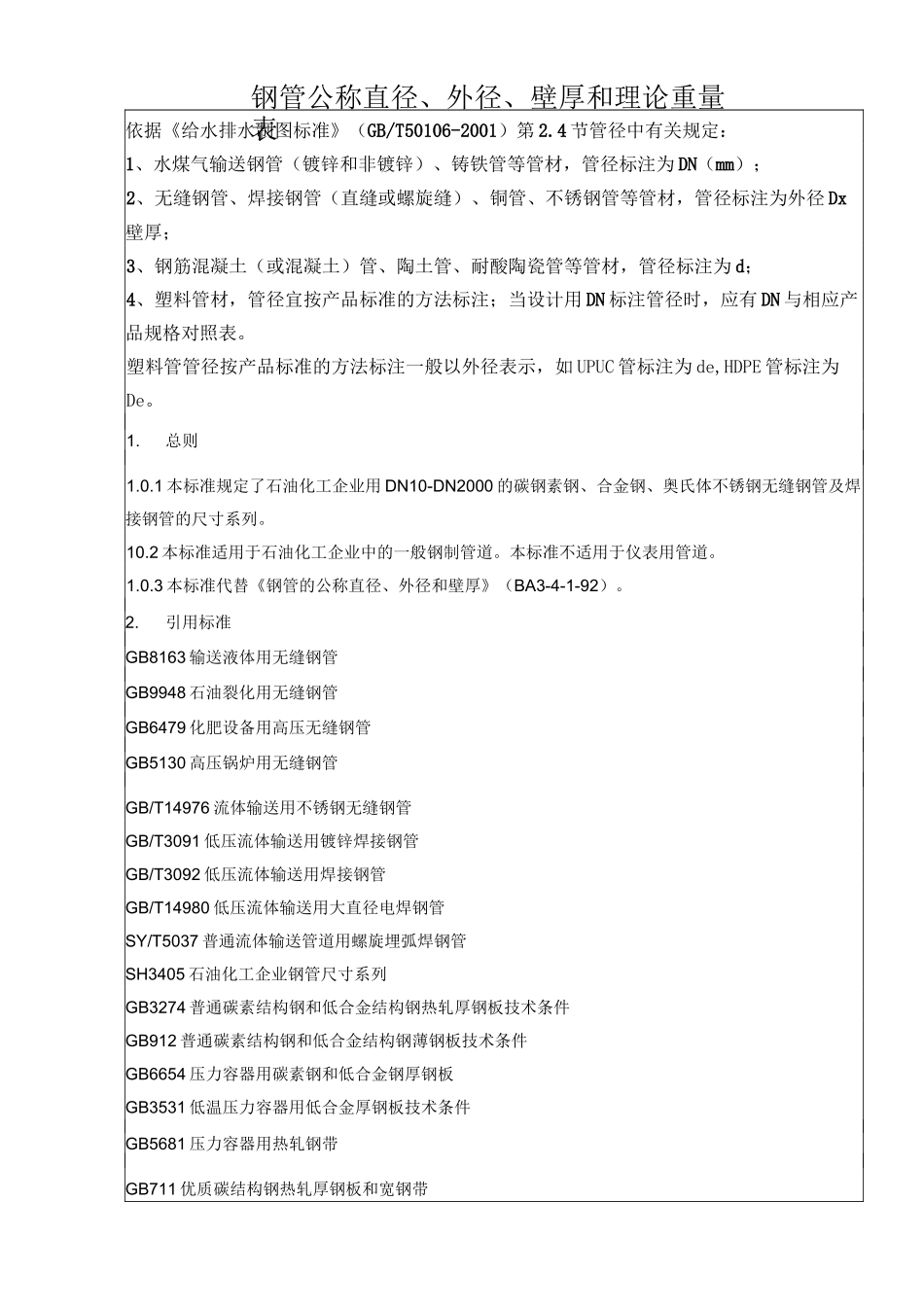

钢管公称直径、外径、壁厚和理论重量表依据《给水排水制图标准》（GB/T50106-2001）第 2.4 节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为 DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径 Dx壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为 d；4、塑料管材，管径宜按产品标准的方法标注；当设计用 DN 标注管径时，应有 DN 与相应产品规格对照表。塑料管管径按产品标准的方法标注一般以外径表示，如 UPUC 管标注为 de,HDPE 管标注为De。1.总则1.0.1 本标准规定了石油化工企业用 DN10-DN2000 的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。10.2 本标准适用于石油化工企业中的一般钢制管道。本标准不适用于仪表用管道。1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。2.引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带13GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。3.一般规定3.0.1 中国石油化工总公司标准 SH3045-96《石油化工企业钢管尺寸系列》已颁布代替 SHJ405-89 并开始实施.o 考虑国内目前钢管及管道法兰组件生产和供应的实际情况。全部执行该标准尚有一定困难。本标准基本按照 SH3405-96 的规定，但作了若干修改，主要有；a)公称直径 DN350〜DN1000 钢管的外径仍按我院现行规定编制，以便于与机械部法兰(JB/T81-94〜JB/T86-94)配套连接。b)考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。c)本标准列出了中国石化总公司标准《石油化工企业钢管尺...
