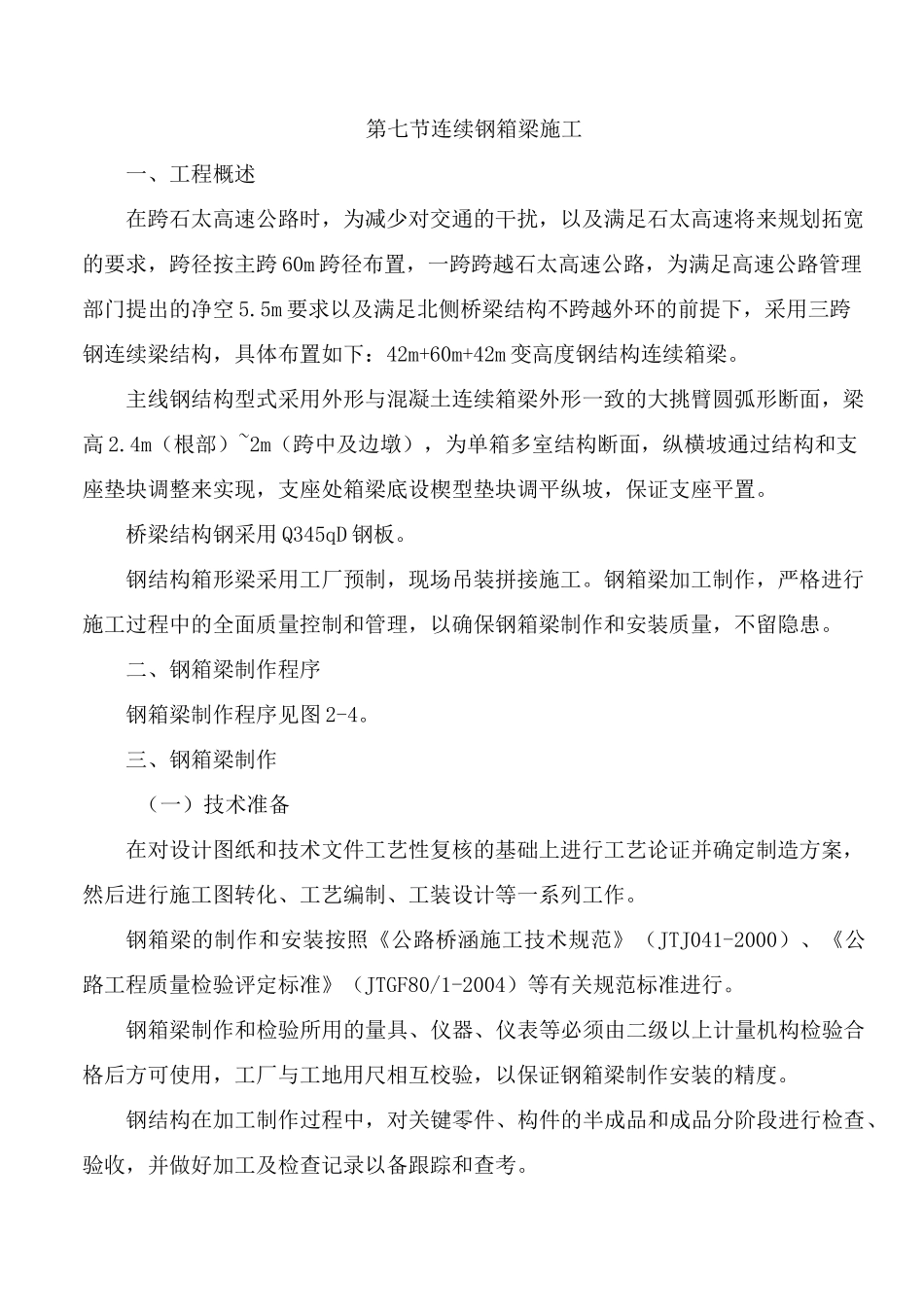

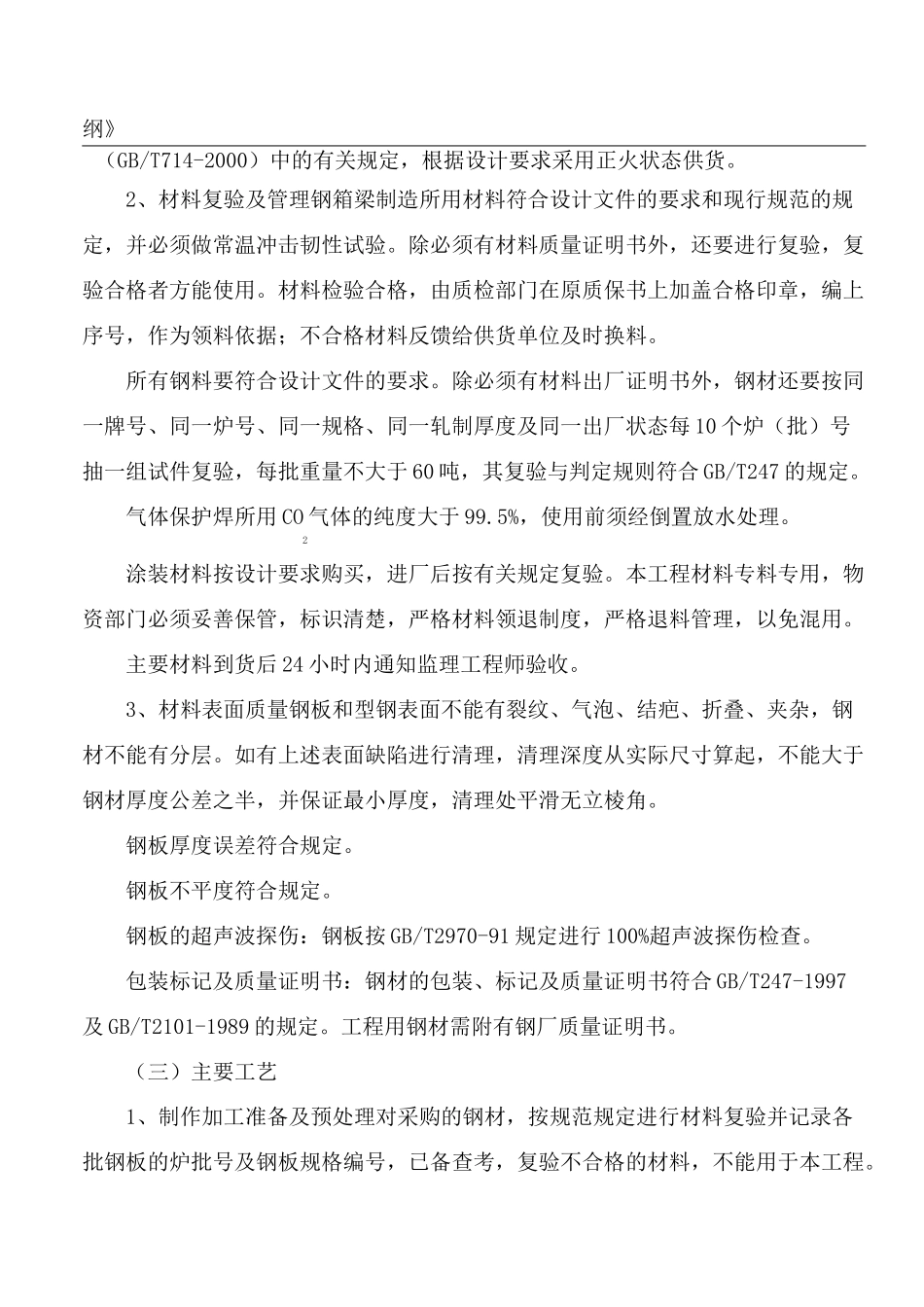

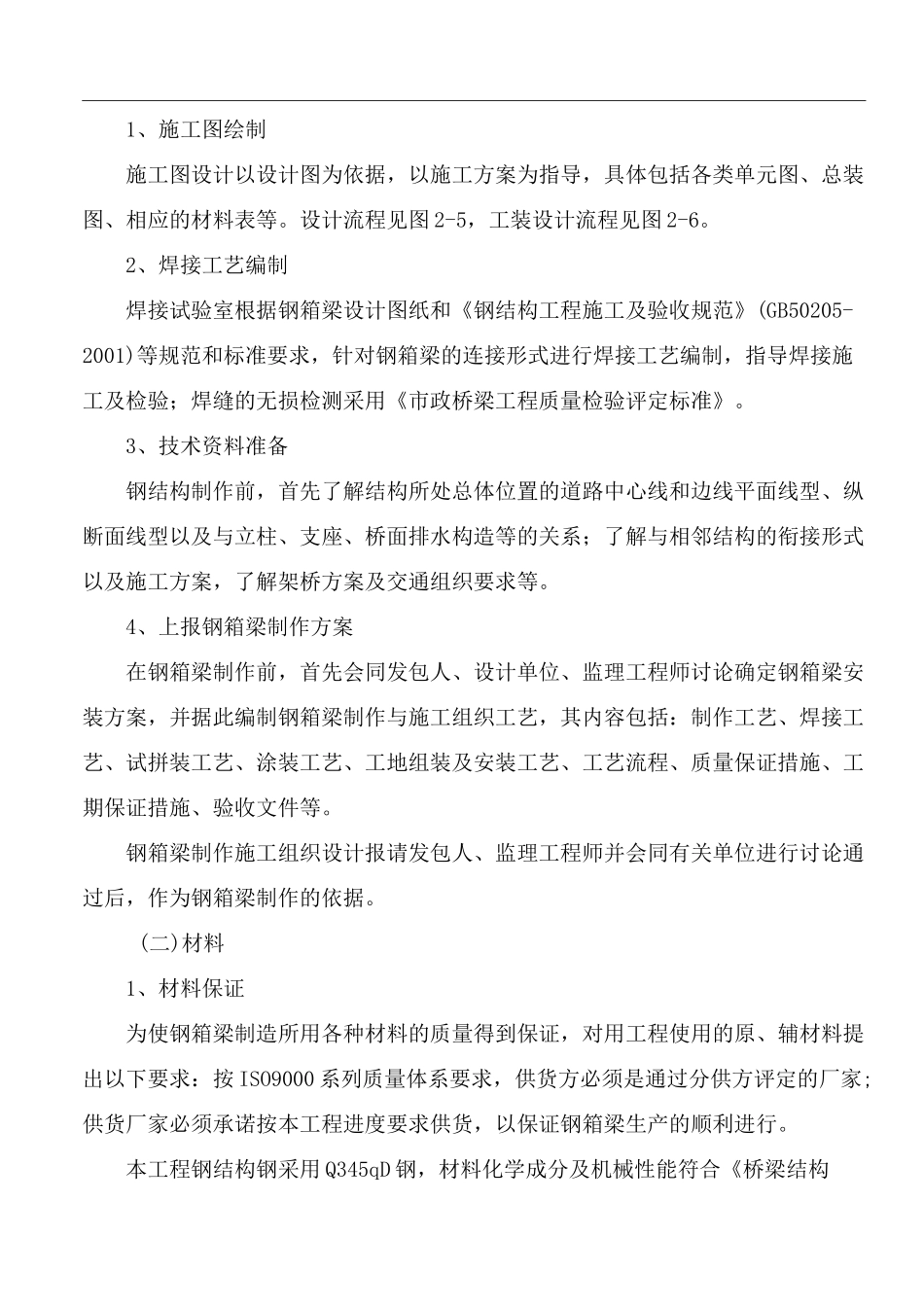

第七节连续钢箱梁施工一、工程概述在跨石太高速公路时，为减少对交通的干扰，以及满足石太高速将来规划拓宽的要求，跨径按主跨 60m 跨径布置，一跨跨越石太高速公路，为满足高速公路管理部门提出的净空 5.5m 要求以及满足北侧桥梁结构不跨越外环的前提下，采用三跨钢连续梁结构，具体布置如下：42m+60m+42m 变高度钢结构连续箱梁。主线钢结构型式采用外形与混凝土连续箱梁外形一致的大挑臂圆弧形断面，梁高 2.4m（根部）~2m（跨中及边墩），为单箱多室结构断面，纵横坡通过结构和支座垫块调整来实现，支座处箱梁底设楔型垫块调平纵坡，保证支座平置。桥梁结构钢采用 Q345qD 钢板。钢结构箱形梁采用工厂预制，现场吊装拼接施工。钢箱梁加工制作，严格进行施工过程中的全面质量控制和管理，以确保钢箱梁制作和安装质量，不留隐患。二、钢箱梁制作程序钢箱梁制作程序见图 2-4。三、钢箱梁制作（一）技术准备在对设计图纸和技术文件工艺性复核的基础上进行工艺论证并确定制造方案，然后进行施工图转化、工艺编制、工装设计等一系列工作。钢箱梁的制作和安装按照《公路桥涵施工技术规范》（JTJ041-2000）、《公路工程质量检验评定标准》（JTGF80/1-2004）等有关规范标准进行。钢箱梁制作和检验所用的量具、仪器、仪表等必须由二级以上计量机构检验合格后方可使用，工厂与工地用尺相互校验，以保证钢箱梁制作安装的精度。钢结构在加工制作过程中，对关键零件、构件的半成品和成品分阶段进行检查、验收，并做好加工及检查记录以备跟踪和查考。1、施工图绘制施工图设计以设计图为依据，以施工方案为指导，具体包括各类单元图、总装图、相应的材料表等。设计流程见图 2-5，工装设计流程见图 2-6。2、焊接工艺编制焊接试验室根据钢箱梁设计图纸和《钢结构工程施工及验收规范》(GB50205-2001)等规范和标准要求，针对钢箱梁的连接形式进行焊接工艺编制，指导焊接施工及检验；焊缝的无损检测采用《市政桥梁工程质量检验评定标准》。3、技术资料准备钢结构制作前，首先了解结构所处总体位置的道路中心线和边线平面线型、纵断面线型以及与立柱、支座、桥面排水构造等的关系；了解与相邻结构的衔接形式以及施工方案，了解架桥方案及交通组织要求等。4、上报钢箱梁制作方案在钢箱梁制作前，首先会同发包人、设计单位、监理工程师讨论确定钢箱梁安装方案，并据此编制钢箱梁制作与施工组织工艺，其内容包括：制作工艺、焊接工艺、试拼装工艺、涂装工艺、工...
